CST諧振腔體設計分析—CST2013設計實例

    下面是一個使用CST2013仿真分析諧振腔的應用實例。作為一個典型的CST2013應用設計實例，你將學會如何使用本征模求解器來仿真分析計算諧振腔體問題。

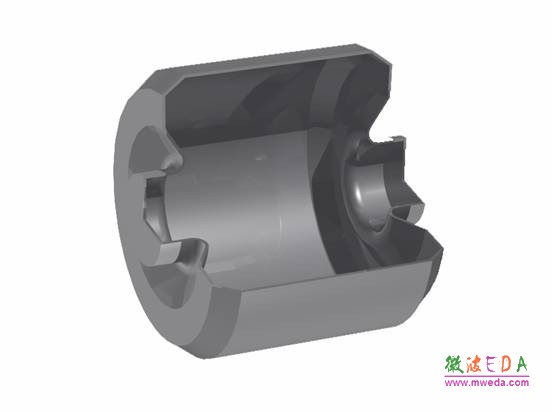

    由于圖示要分析的諧振腔是旋轉對稱的，所以可以通過沿著軸線旋轉一個剖面的方式來創建諧振器模型。此外，由于模型也是沿著中心剖面對稱，所以建模時可以把模型沿著對稱剖面一分為二，只創建模型的一部分。模型建好了，分析的過程是相對是比較簡單的。教程中將告訴你本征模諧振器的具體設置分析操作，以及如何查看分析結果，并計算Q值。

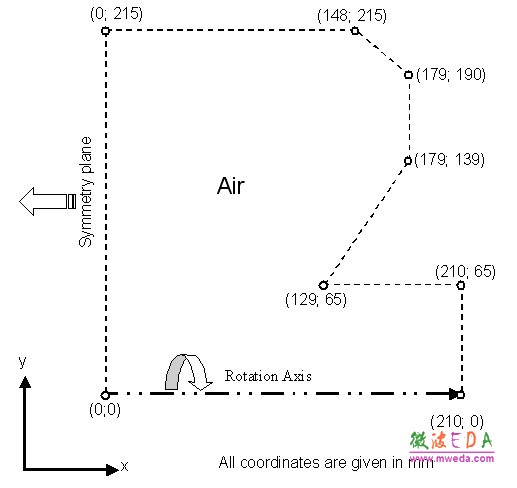

    腔體模型的截面多邊形如下圖所示。注意，由于模型的對稱性，這里只需繪制模型的半對稱面。圖中，各個頂點位置坐標的單位是毫米(mm)。

    下面來介紹具體的建模操作。

    建模操作步驟

    新建設計項目

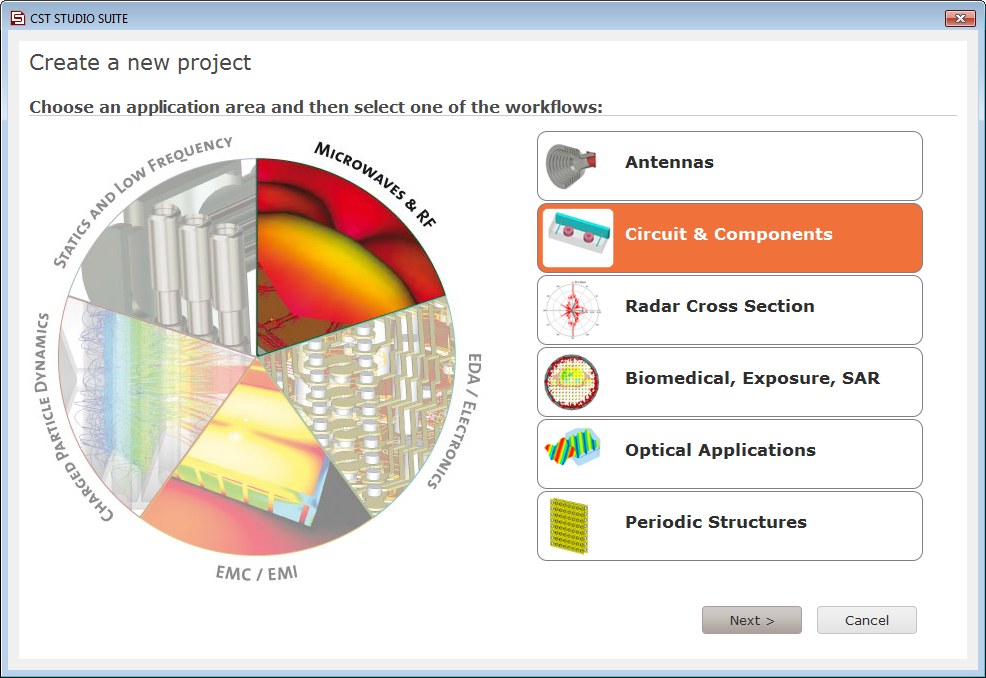

    啟動CST STUDIO SUITE，打開CST主界面，單擊Create Project 按鈕，在彈出對話框中選擇Microwaves & RF，如下圖所示。

    對于諧振器和濾波器結，請選擇Circuits & Components Waveguide & Cavity Filters  Eigenmode

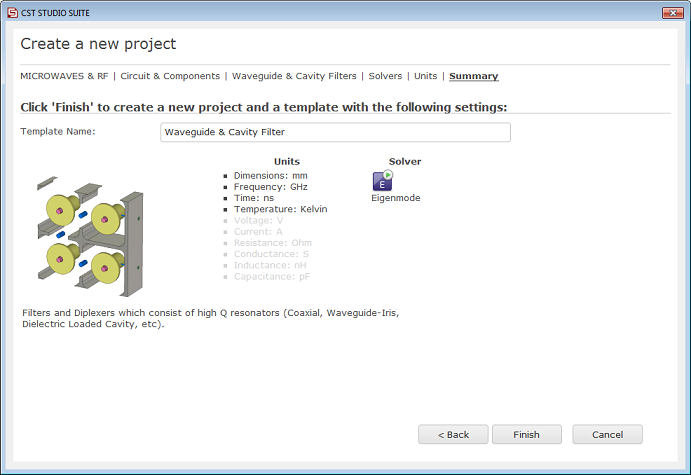

    這個設計模板默認設置的單位是毫米和GHz，默認的背景材料是理想導體pec，默認電邊界條件是電邊界。然后單擊 Next > 按鈕，進入下圖所示窗口，給出相關默認設置信息。

    最后單擊Finish按鈕，保存項目模板，并新建一個CST設計工程。
