CST微波工作室和Agilent ADS 協同仿真連接設置

1. 在 ADS中安裝 Design Kits（1）：

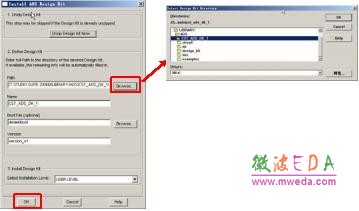

2. 安裝 Design Kits（2）

注意：CST2008和 CST2006 兩版本的路徑不同：
      CST STUDIO SUITE 2008/LIBRARY / ADS / CST_ADS_DK_1 /  (2008)；
      CST STUDIO SUITE 2006 / LIBRARY/MACROS / MWS/ADS / CST_ADS_DK_1 / (2006) 。

    如果CST 和ADS 沒有安裝在同一臺機子上，也可以將該文件拷貝到安裝ADS的PC 機上，再按照相同的方法安裝。

3. 復制 Agilent ADS Plug in

    A）將 CST STUDIO SUITE 2008\Agilent ADS Plugin\下的 gem_CstCmptDLL29.dll 文件復制到 ADS安裝目錄 bin文件夾下（ADS2006A\bin）。

   B）對于 ADS2005A: 覆蓋 bin文件夾原有的 gem_CstCmptDLL29.dll；（建議將原有文件重名名為 gem_CstCmptDLL29_bak.dll ）。

    C) 對于 ADS2006A，將 bin文件夾原有的 gem_CstCmptDLL31.dll更名為 gem_CstCmptDLL31_bak.dll（備 份）再將 gem_CstCmptDLL29.dll 改名為 gem_CstCmptDLL31.dll 。

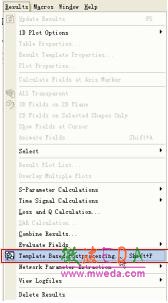

4. CST MWS 中的設置（1）：利用 Results >Template Based Postprocessing 打開后處理模板對話框。

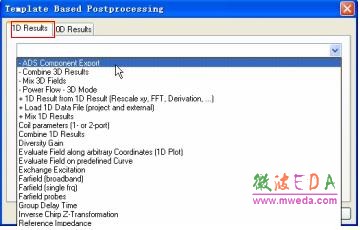

5. CST MWS 中的設置（2）：在后處理模板的 1D Results 頁面下選擇：-ADS Component Export，以便將 S 參 量保存到本地數據庫中。
