CST系統級RS仿真（一）- 天線建模

作者 | Zhou Ming

輻射抗擾度（Radiate Susceptibility）：又稱為輻射敏感度，是基本的EMS測試項目之一。該試驗模擬設備遭受射頻輻射干擾的情況下，抵抗外部電磁干擾的一種能力。通常，民用電子設備參考國際標準IEC 61000-4-3。CST的RS仿真的干擾源可以使用平面波或者3D天線模型，這里我們介紹使用3D天線來模擬RS仿真測試的方法。這種方法更貼近實測場景，仿真精度更高。

利用CST Antenna Magus創建LPDA天線模型

RS測試頻段80MHz-6GHz，對于不同頻段，需要采用不同類型的天線。本次我們重點介紹的是80-1G頻段采用LPDA天線的建模方法。在開始建模之前，我們需要先初步了解LPDA天線的規格參數，下圖是一個典型的LPDA天線的規格。

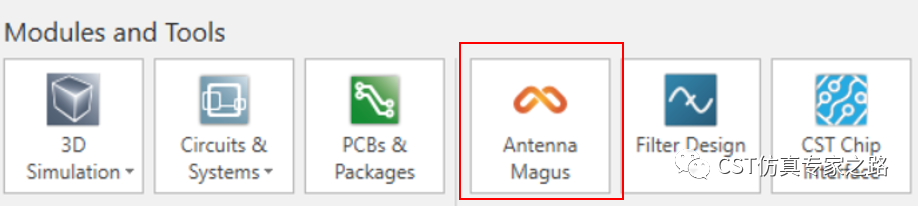

已知LPDA天線規格后，我們開始利用CST Antenna Magus進行建模操作。Antenna Magus是CST專有天線庫，包含了將近400種不同類型的天線，可以根據客戶指定的規格，快速實現天線的3D建模。

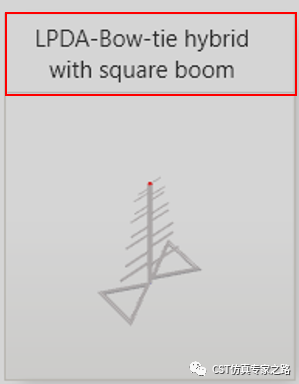

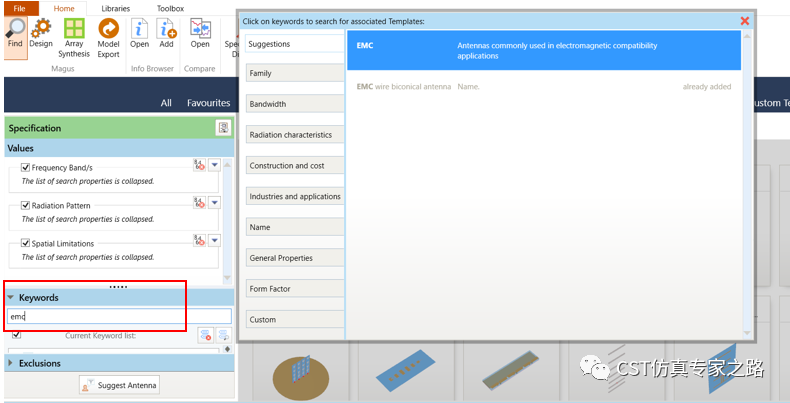

打開Antenna Magus之后，在Keywords里面輸入EMC，選擇LPDA天線。

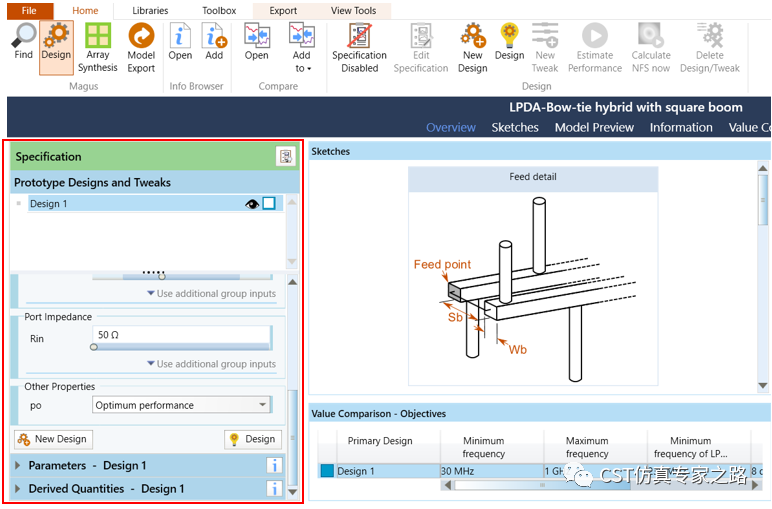

在Specification里面設置天線規格參數，主要包括帶寬、增益等參數，可以參考前面的天線規格進行設置。

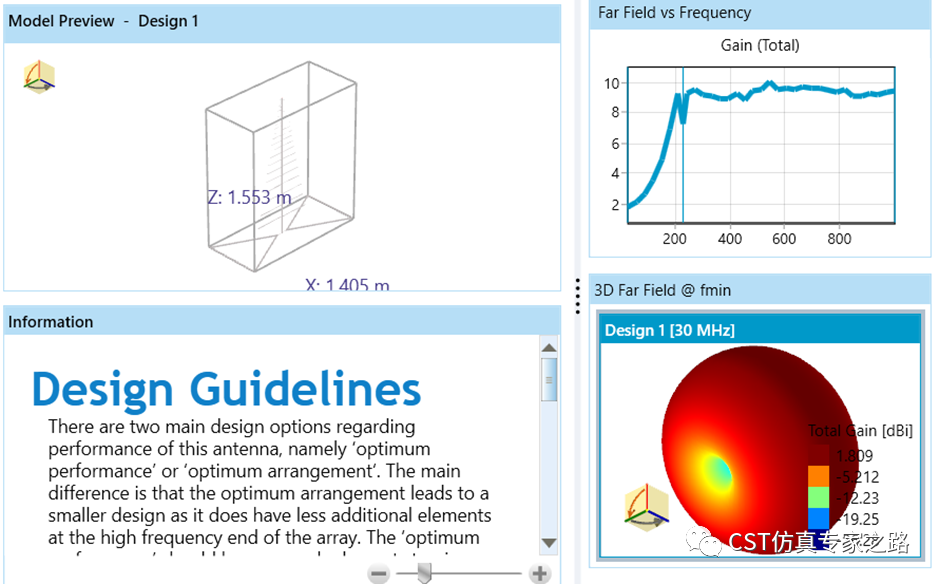

設置規格參數后，點擊Design生成3D模型，然后點擊Estimate Performance進行性能評估。可以看到天線的增益、方向圖等結果。

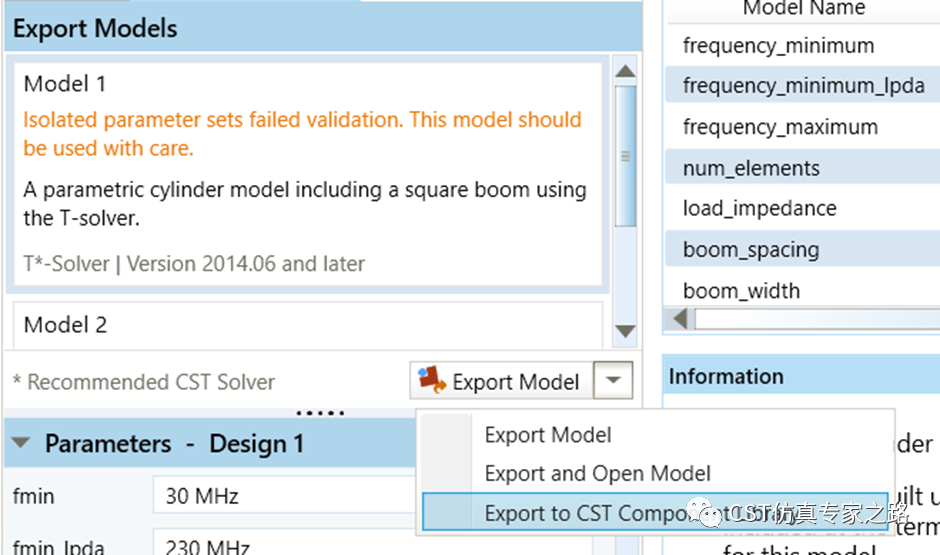

接下來可以輸出天線模型到CST Component Library，方便今后調用。

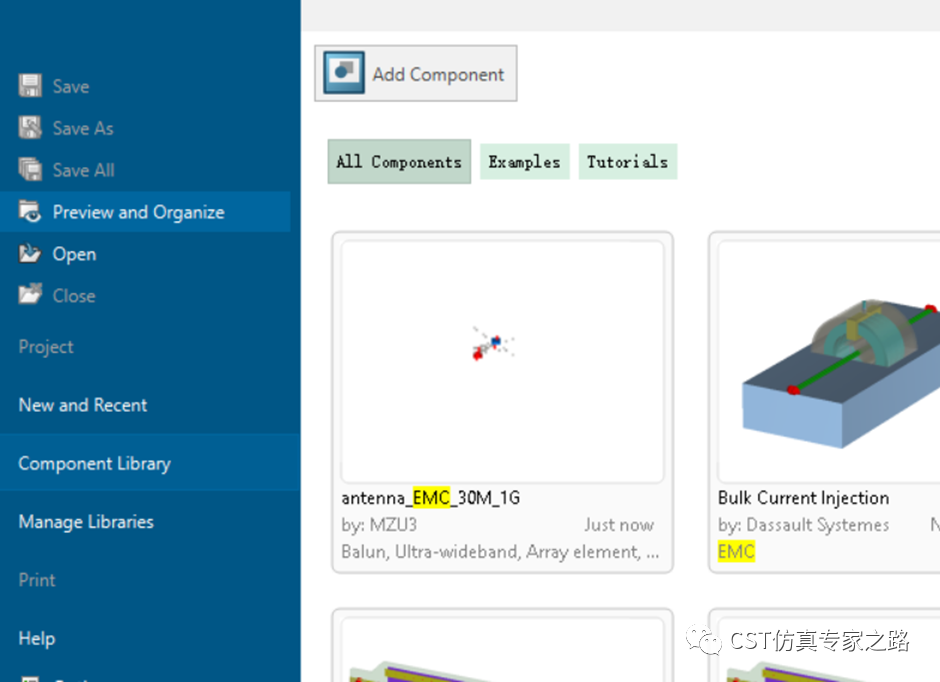

可以看到，剛剛生成的LPDA模型已經加載到CST Component Library里面。

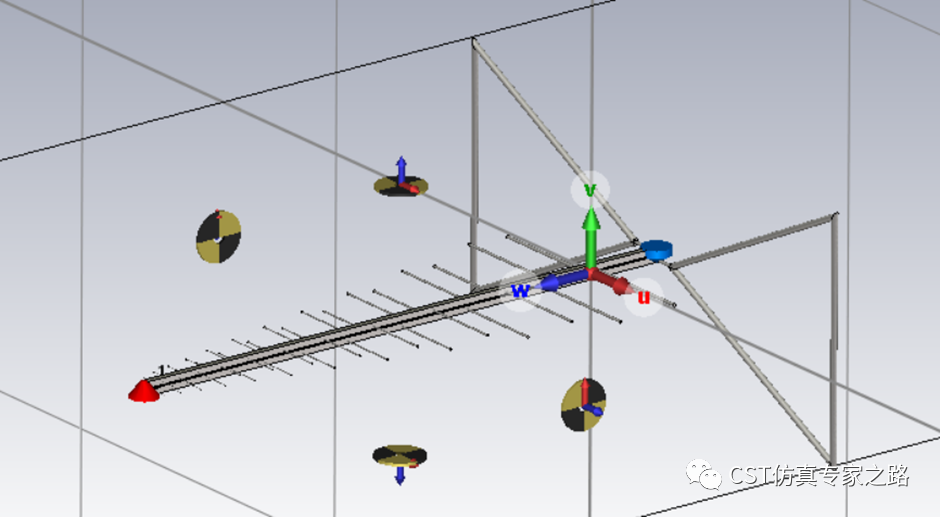

直接調用模型庫的文件，生成3D天線模型，進行下面的仿真。
