帶電介質桅桿的圓形反射平面螺旋天線CST仿真分析

續接上次講解的內容：http://www.oijmkh01.cn/rfnote/398.html

概述螺旋天線(helical antenna)是一種具有螺旋形狀的天線。它由導電性能良好的金屬螺旋線組成，通常用同軸線饋電，同軸線的心線和螺旋線的一端相連接，同軸線的外導體則和接地的金屬網(或板)相連接。螺旋天線的輻射方向與螺旋線圓周長有關。當螺旋線的圓周長比一個波長小很多時，輻射最強的方向垂直于螺旋軸;當螺旋線圓周長為一個波長的數量級時，最強輻射出現在螺旋旋軸方向上。

目的：使用Helix，Circle和Cylinder基元來構建帶/不帶絕緣桅桿的圓形反射器的螺旋天線。

感興趣的結果：各個方向的輻射圖。

說明：天線的工作頻率為0.3 GHz。

o仿真：將螺旋線放在電介質桅桿上

仿真結構：

下圖顯示了帶圓形反射器的螺旋形天線。

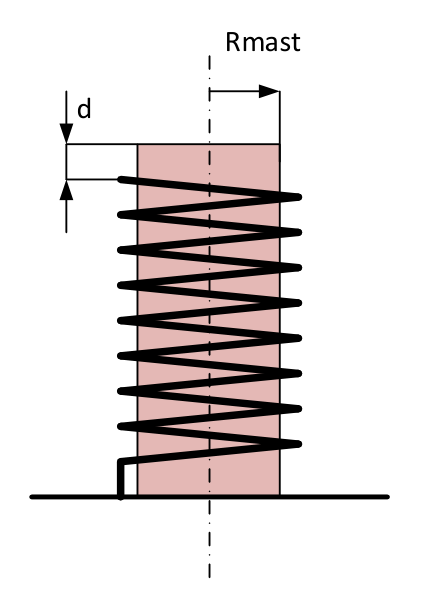

將螺旋線放在電介質桅桿上，示意圖如下所示：

添加新的材料，如下所示：

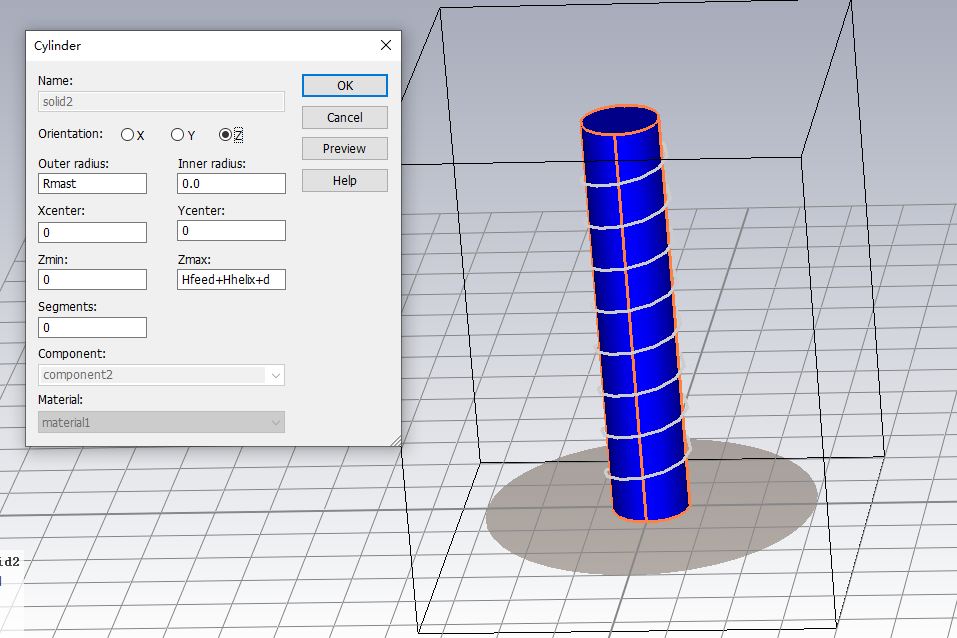

創建電介質桅桿，如下所示：

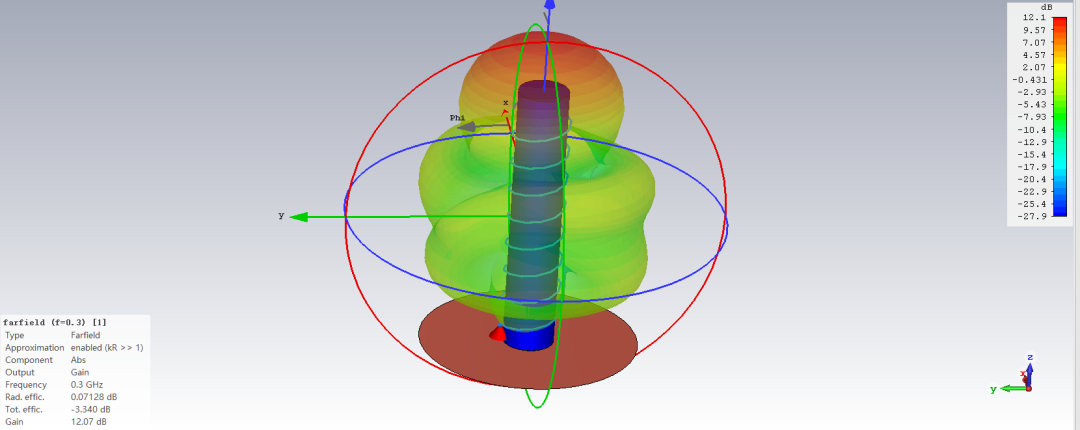

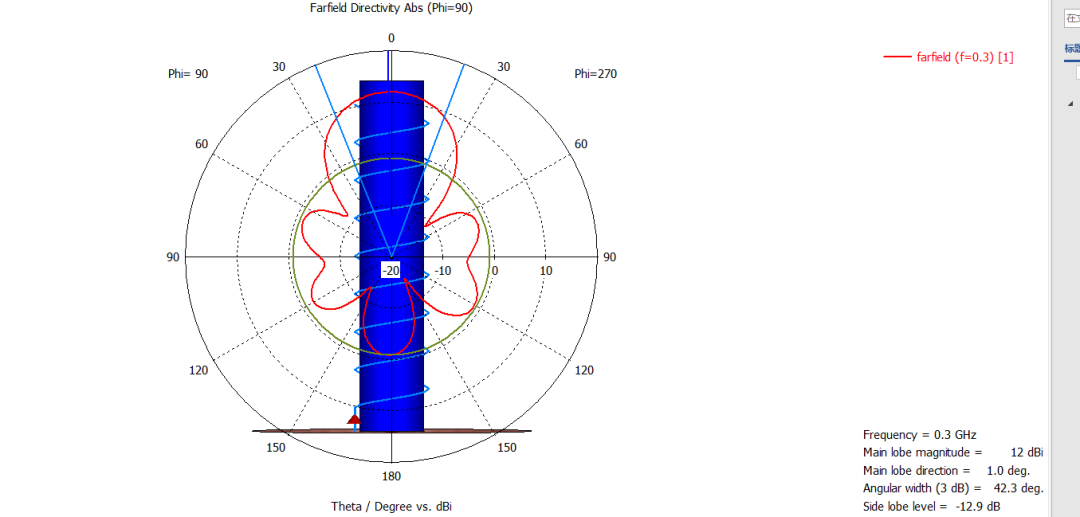

計算并查看結果，如下所示：
