HFSS仿真2×2 線極化矩形微帶貼片天線陣
文章來源: 本站原創 錄入: mweda.com
3 2×2 側饋貼片天線陣的仿真
設計2組完全相同的2×1 側饋貼片天線陣連接,一般陣列之間的距離為0.75λ~0.8λ。經過多次仿真,兩陣元間的距離為44mm。

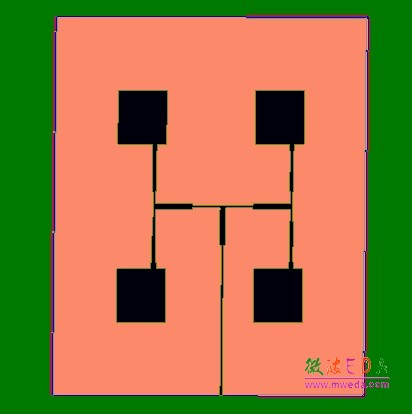

3.1 2×2 貼片天線陣的設計模型

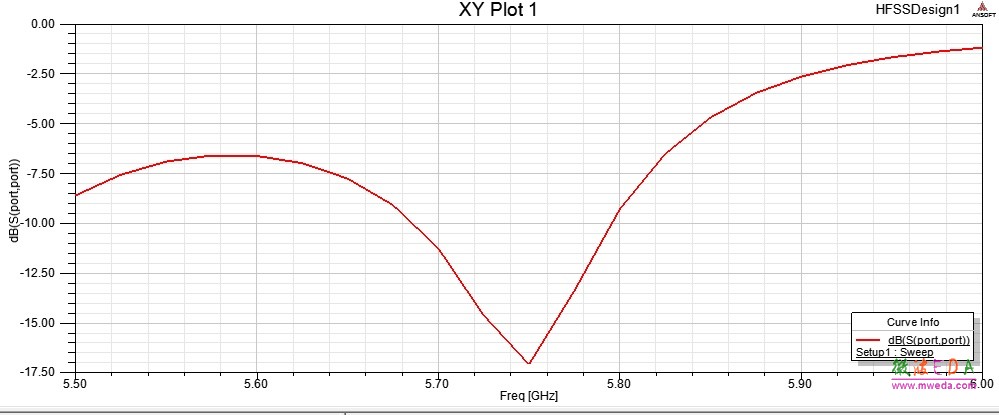

3.2 S11 仿真結果
可以看到,天線的諧振頻率為5.75GHz,反射系數為-17dB。結果表明,反射系數S11 具有與單個天線單元、2×1 矩形天線陣相同的諧振頻率5.75GHz。且有反射系數曲線可以看出,在中心頻率5.75GHz 兩側,S11 變化迅速,方向性好。
3.3 三維增益方向圖

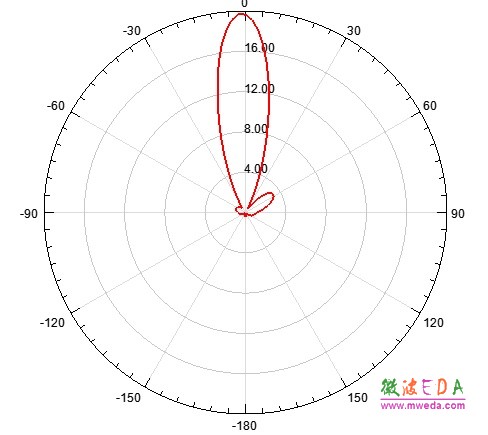

3.4 E平面方向圖
由方向圖可以看出,2×2 天線陣的主瓣增益相對于單個天線單元、2×1 矩形天線陣有明顯的增強。且主瓣寬度較小,存在旁瓣,但旁瓣較小。

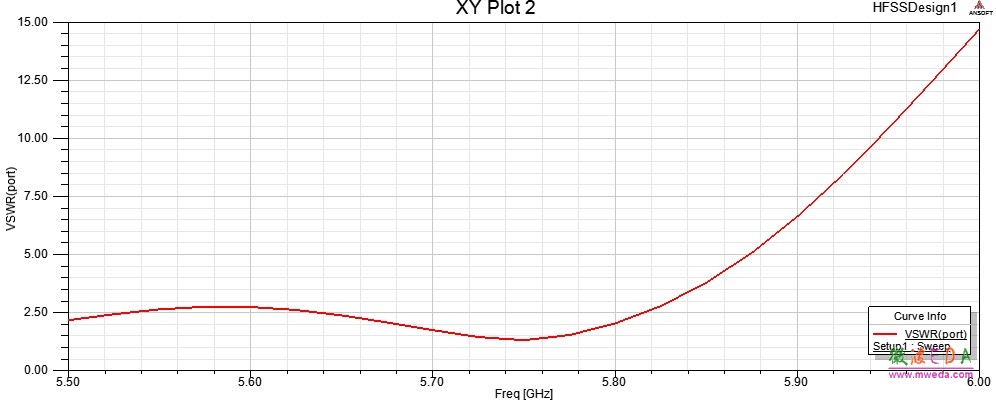

3.5 駐波比
駐波比在諧振頻率5.75GHz 兩側約100MHz 的頻段內滿足VSWR<2,符合要求。
4 設計總結
本實驗利用HFSS13.0設計了一款工作于C波段中心頻率在5.75GHz的矩形貼片線極化微帶雷達天線陣列。其設計的重難點是矩形貼片天線尺寸的確定,貼片天線T 形頭、天線 陣列的匹配網絡的設計。通過由單個天線,到 2×1 天線陣,再到2×2 天線陣的連續設計,先較粗略地計算出尺寸,再經過多次的優化仿真,得到了比較理想的結果。最終得到的天線 陣較單個天線方向性增強,輻射增益加大,但反射也有一定的加大,帶寬有一定程度的降低,總體而言,其性能得到了大幅的提高。
-
