4.6 HFSS中物體模型的幾何變換操作

    到目前為止，我們已經學習了在 HFSS 中如何創建基本模型、如何改變模型視圖以及如 何選擇物體等內容，接下來我們將討論更高級的操作—模型的幾何變換。模型的幾何變換 包括如何移動物體模型、如何復制物體模型以及如何改變物體模型的大小等操作。

   對物體模型進行幾何變換前，需要事先選中物體。下面的操作我們都假設你已經事先選 中了需要進行幾何變換的物體。

    1．移動物體

    移動物體模型的操作在主菜單【Edit】→【Arrange】子菜單欄里，主要有以下3 種。

    Move：平移操作。沿著指定的矢量線段移動選中的物體模型到新的位置。

    Rotate：旋轉移動。讓選中物體繞指定的坐標軸旋轉設定的角度。其旋轉中心為坐標 原點，旋轉圍繞的坐標軸和旋轉角度在執行該項操作命令后彈出的對話框中設定。從主菜單 欄選擇【Edit】→【Arrange】→【Rotate】命令，執行旋轉操作后，會彈出如圖 4.28 所示的 “旋轉操作設置”對話框。例如，對話框中，Axis 項選擇 Z，Angle 項輸入 90deg，則表示物 體模型以坐標原點為中心，繞 z 軸旋轉 90°。

圖 4.28 旋轉物體操作

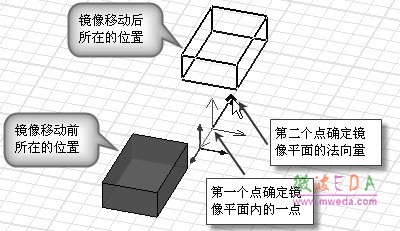

    Mirror：鏡像移動。移動選中的物體到設定平面的鏡像位置。選擇該操作命令后，需 要通過兩個點來設定鏡像平面，具體的設定過程如下。首先，在三維模型窗口單擊鼠標左鍵 或者在狀態欄輸入準確坐標值確定第一個點，該點為鏡像平面經過的一個點；然后移動鼠標 光標到第二個點的位置，單擊左鍵確定，這兩個點構成的矢量線段即為鏡像平面的法向量； 由鏡像平面內的一點和鏡像平面的法向量即可確定鏡像平面的位置。鏡像移動操作如圖 4.29 所示。

圖 4.29 鏡像移動操作

    2．復制物體

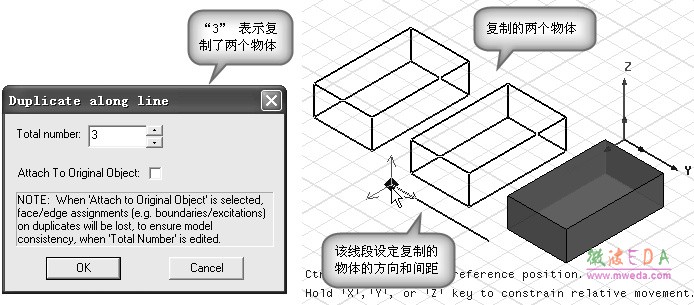

    復制物體的操作命令在主菜單【Edit】→【Duplicate】子菜單欄里，主要有以下 3 種。 Along Line：沿著矢量線段復制物體模型。該操作通過兩個點確定的矢量線段來 設定復制的物體相對于原物體的距離和方向，矢量線段的方向即為復制的物體相對于原物體 的方向，矢量線段的長度即為復制的物體相對于原物體的距離。執行該操作命令后，會彈出 如圖 4.30 所示的 Duplicate along line 對話框，在該對話框中可以設置復制物體模型的個數， 這里設置的個數是被復制物體和復制物體的總數，即輸入 2 表示要復制一個物體，輸入 3 表 示要復制兩個物體，依此類推；另外，如果勾選對話框中的 Attach To Original Object 復選框， 將不會復制原物體所包含的端口設置和邊界條件信息。

圖 4.30 沿矢量線段復制物體的操作

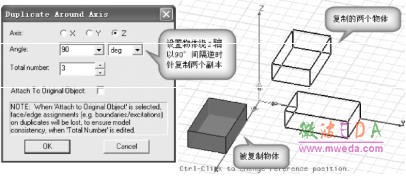

    Around Axis：繞坐標軸復制物體模型。該操作是以坐標原點為中心，以設定的角度繞 x、y、z 軸復制選中的物體，如圖 4.31 所示。角度、坐標軸以及復制的物體個數可以在彈出的 Duplicate Around Axis 對話框中設置。其中，輸入負值角度表示復制的物體按順時針方向排列，輸入正值角度表示復制的物體按逆時針方向排列。

圖 4.31 繞坐標軸復制物體的操作

    Mirror：鏡像復制。復制選中物體到設定平面的鏡像位置。該操作中鏡像平面的 確定和鏡像移動操作一樣。

    3．改變物體大小

    物體大小尺寸變換操作有兩個。

    （1）【Edit】→【Arrange】→【Offset】：在 x、y、z 方向上以同樣的大小增大或減小物體 尺寸。執行該操作命令會彈出如圖 4.32 所示的 Offset 對話框，要求用戶輸入物體尺寸的改變 量，其中輸入負數表示物體尺寸減小的值，輸入正數表示物體尺寸增大的值。例如在彈出對 話中輸入 2cm，則表示物體在 x、y、z 方向上都增大 2cm。

圖 4.32 Offset 對話框

    （2）【Edit】→【Scale】：在 x、y、z 方向上以不同的大小增大或減小物體尺寸，x、y、z 方向上增大或減小的尺寸可以分別設置。

    注意： 幾何變換中的物體平移（Move）、旋轉（Rotate）以及縮放（Scale）操作和 4.4 節改變視圖中的平移（Pan）、旋 轉（Rotate）以及縮放（Zoom）操作是完全不同的。 幾何變換的相關操作命令都在【Edit】下拉菜單中，而改變視圖的相關操作命令是 在【View】下拉菜單中。幾何變換中的平移、旋轉操作命令是把物體模型從原先 的位置移動到新的位置，也就是說物體的坐標位置已經改變；而改變視圖里的平移、 旋轉操作只是讓用戶從不同的視角去觀察物體，其坐標位置并沒有變化。同樣，幾 何變換里的縮放操作是改變了物體模型的實際大小尺寸，而改變視圖的縮放操作并 沒有改變物體模型的尺寸，只是改變了物體的顯示方式。
