HFSS仿真2×2 線極化矩形微帶貼片天線陣

文章來源: 本站原創    錄入: mweda.com

    1.3 單個貼片天線的仿真結果

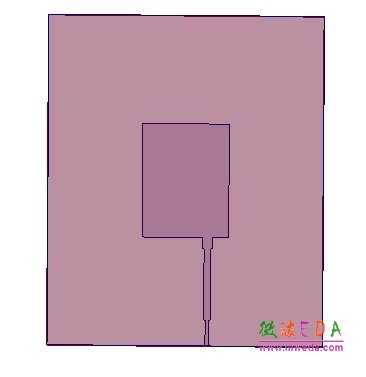

    （1）單個貼片天線的設計模型

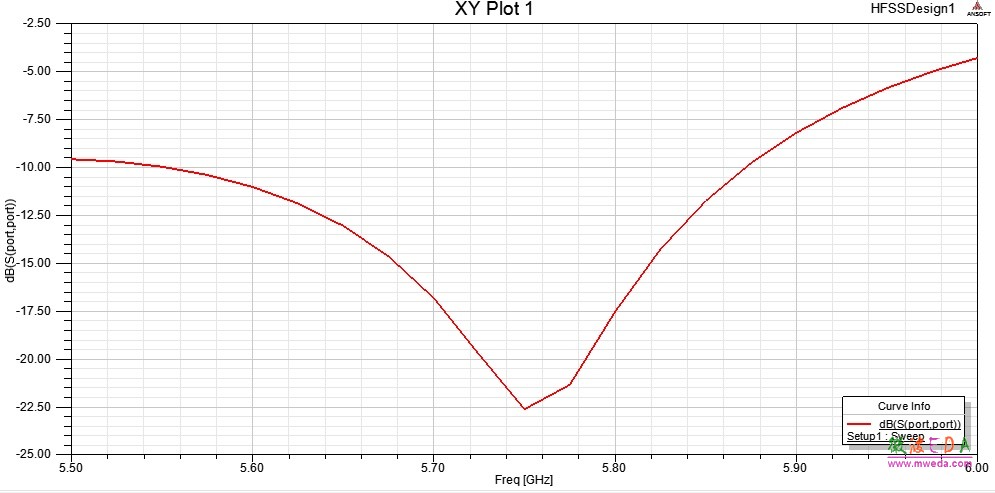

    （2）反射系數 S11 仿真結果 可以看到，反射系數 S11 在 5.75GHz 時最小，為-22.5dB。

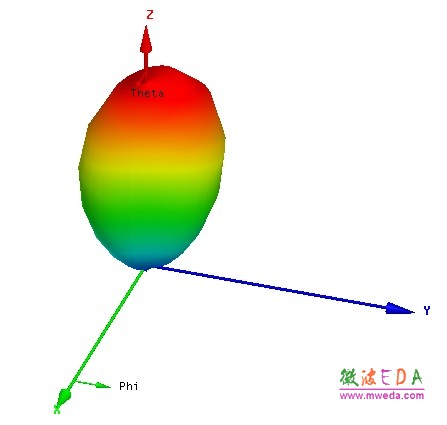

    （3）三維增益方向圖

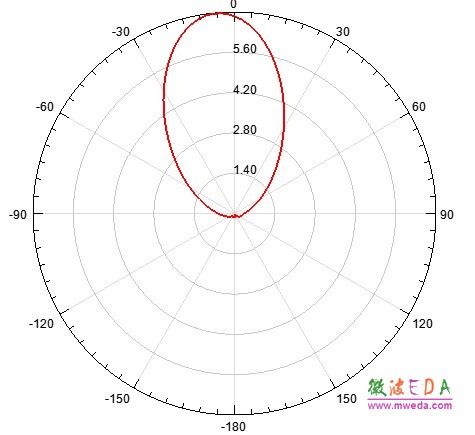

（4）E 平面方向圖

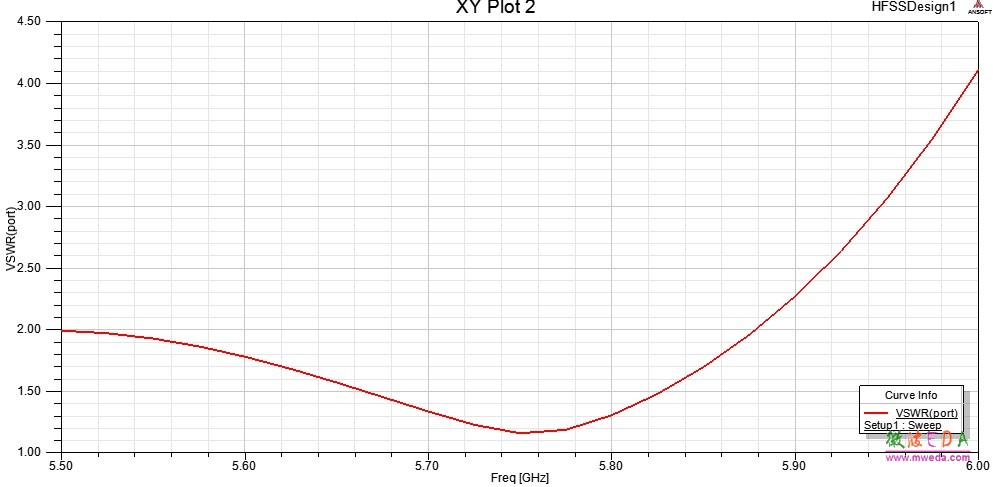

（5）駐波比VSWR

    結合方向圖和駐波比曲線，可以看出，對于單帖片天線，天線的增益較小，約為7dB；帶寬較大，以 5.75GHz 為中心頻率，在約260MHz 的范圍內滿足VSWR<2。
