9.3-9.4  新建HFSS工程并創建環形定向耦合器模型

    向材料庫中添加新的介質材料，并設置其為建模時使用的默認材料；新添加材料的相對介電常數為2.33，介質損耗正切為0.000429。

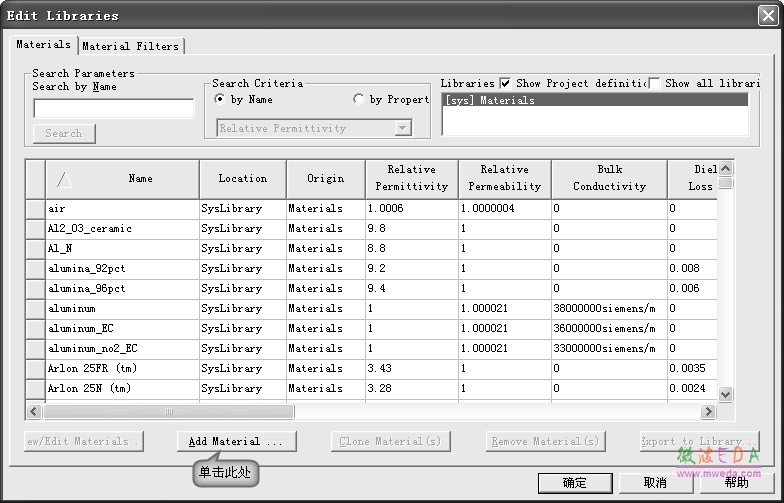

    從主菜單欄中選擇【Tools】→【Edit Configured Libraries】→【Materials】命令，打開如圖 9.7 所示的Edit Libraries 對話框。

圖9.7 Edit Libraries 對話框

    單擊該對話框的按鈕，打開如圖9.8 所示的 View/Edit Material 對話框。在View/Edit Material 對話框中，Material Name 項輸入材料名稱 My_Sub，Relative Permittivity 項對應的Value 值處輸入相對介電常數 2.33，Dielectric Loss Tangent 項對應的 Value 值處輸入介質的損耗正切 0.000429。然后單擊OK按鈕，退出對話框，完成向材料庫中添加新材料的操作。

圖 9.8 View/Edit Material 對話框

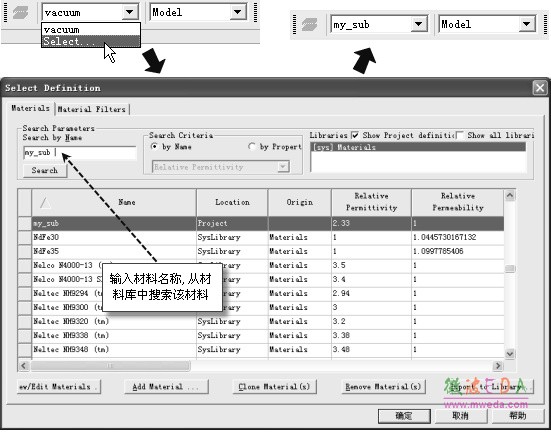

    單擊工具欄中設置默認材料的快捷方式，從其下拉列表中選擇“Select…”，打開Select Definition 對話框；在該對話框的 Search By Name 項輸入新添加的材料名稱 My_Sub，從材料庫中搜索到該材料，并將其單擊選中；然后單擊確定按鈕，此時即設置 My_Sub 為當前建 模所使用的默認材料，并顯示在工具欄設置默認材料快捷方式處。整個過程如圖 9.9 所示。

圖 9.9 設置建模所使用的默認材料

    9.4.5 創建帶狀線介質層模型

    創建一個正六邊體模型作為帶狀線的介質層，其材料屬性為 My_Sub，正六邊體外接圓半徑長度為 length/cos(30deg)，高度為 2.286mm，并命名為 Substrate。

    從主菜單欄選擇【Draw】→【Regular Polyhedron】命令，或者單擊工具欄的按鈕，進入創建正多邊體模型的狀態。在 3D 模型窗口的任一位置單擊鼠標左鍵確定一個點；然后在 xy 面 移動鼠標光標，繪制出一個圓形后，單擊鼠標左鍵確定第二個點；最后沿著 z 軸方向移動鼠標光標，繪制出一個圓柱形后單擊鼠標左鍵確定第三個點。此時，彈出如圖9.10所示的Segment number 對話框，在對話框中輸入數字 6，表示創建的是正六邊體模型，然后單擊OK按鈕結束。

圖 9.10 Segment Number 對話框

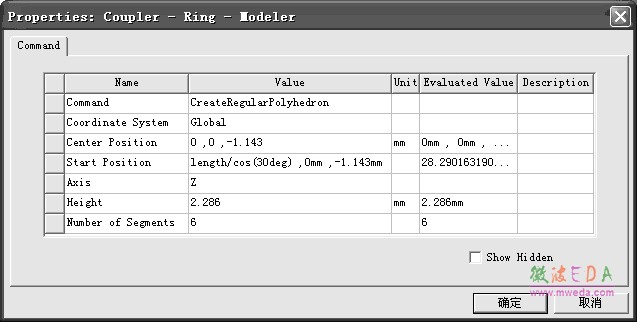

    單擊OK按鈕后，彈出所創建的正六邊體模型的“屬性”對話框，單擊“屬性”對話框的 Command 選項卡，在 Center Position 項對應的 Value 值處輸入正六邊形的底面圓心坐標（0，0，1.143）；在 Start Position 項對應的 Value 值處輸入坐標值（length/cos(30deg)，0mm，-1.143mm）， 設置正六邊形的半徑為 length/cos(30deg)，其中length 是前面定義的設計變量；在 Height 項對應 的 Value 值處輸入正六邊形的高度 2.286；其他項保持默認值不變，如圖 9.11 所示。

圖 9.11 “屬性”對話框的 Command 選項卡界面

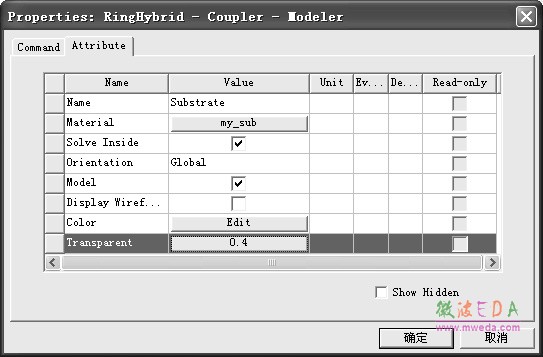

    然后，單擊屬性對話框的 Attribute 選項卡，在 Name 項對應的 Value 值處輸入正六邊體的名稱 Substrate；單擊 Transparent 項對應 Value 值處的按鈕，設置正六邊體的透明度為 0.4；因為在前面已經設置新添加的材料 My_Sub 為建模默認材料，所以此處 Material 項對應的材料即為 My_Sub，不需要重新分配；其他項保持默認值不變，如圖 9.12 所示。最后單擊確定按鈕，即創建了一個外接圓半徑為 length/cos(30deg)，高度為 2.286mm，材料屬性為 My_Sub，名稱為 Substrate 的正六邊體模型。

圖 9.12  屬性對話框的Attribute 選項卡界面

   注意： 在HFSS 中，三角函數的默認單位是弧度，如cos(30)表示30 弧度（約為291°） 對應的余弦函數值。而本例中，在定義模型半徑時需要計算的是30°對應的余弦值， 所以需要指定角度單位deg。

    注意： Transparent 項對應的是模型的透明度設置，其取值范圍為 0～1，0 表示物體模型不透明，1 表示物體全透明。

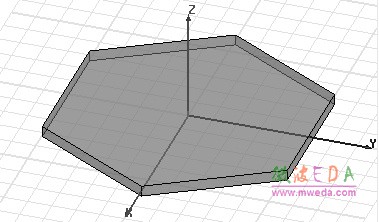

    從主菜單中選擇【View】→【Fit All】→【All Views】命令，或者按下快捷鍵 Crtl+D， 適合窗口大小全屏顯示所創建的模型，新建的正六邊體模型如圖 9.13 所示。

圖 9.13 新建的正六邊體模型
