9.3-9.4  新建HFSS工程并創建環形定向耦合器模型

    9.3  新建HFSS工程

     1．運行 HFSS 并新建工程

    雙擊桌面上的 HFSS 快捷方式，啟動 HFSS 軟件。HFSS 運行后，會自動新建一個工程文件，選擇主菜單欄【File】→【Save As】命令，把工程文件另存為 RingHybrid.hfss；然后右鍵單擊工程樹下的設計文件名 HFSSDesign1，從彈出菜單中選擇【Rename】命令項，把 設計文件重新命名為Coupler。

    2．設置求解類型

    設置當前設計為終端驅動求解類型。

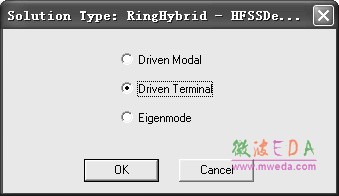

    從主菜單欄選擇【HFSS】→【Solution Type】命令，打開如圖 9.3 所示的 Solution Type 對話框，選中 Driven Terminal 單選按鈕，然后單擊按鈕，退出對話框，完成設置。

圖 9.3 設置求解類型

    9.4 創建環形定向耦合器模型

    9.4.1 設置默認的長度單位

    設置當前設計在創建模型時使用的默認長度單位為毫米。 從主菜單欄選擇【Modeler】→【Units】命令，打開如圖 9.4 所示的“模型長度單位設置”對話框。在該對話框中，Select units 項選擇毫米單位（mm），然后單擊OK按鈕，退出對話框，完成設置。

圖 9.4 “長度單位設置”對話框

    9.4.2 建模相關選項設置

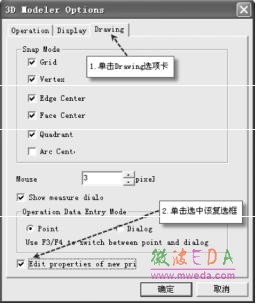

    從主菜單欄中選擇【Tools】→【Options】→【Modeler Options】命 令，打開3D Modeler Options 對話框。單擊對話框的Drawing 選項卡，選中Edit properties of new primitive 復選框，如圖9.5 所示。 然后單擊按鈕，退出對話框，完成設置。

圖 9.5 3D Modeler Options 對話框

    說明： 選中Edit properties of new primitive 復選框的目的在于，在當前工程中，每次完成新建一個物體模型后，都會自動彈出該物體模型的屬性對話框，方便用戶建模操作。如果不選中該復選框，在完成新建一個物體模型后，不會自動彈出屬 性對話框，這種情況下用戶如果需要編輯和更改物體屬性，可以在 HFSS 工作界面左下角的屬性窗口處修改。

    9.4.3 定義變量length

    定義一個設計變量 length，設置其初始值為 24.5mm。

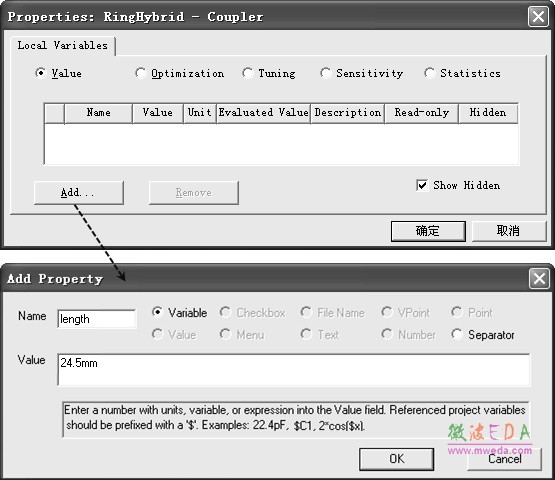

    從主菜單欄中選擇【HFSS】→【Design Properties】命令，打開“設計屬性”對話框。 在該對話框中，單擊 按鈕，打開Add Property 對話框；在 Add Property 對話框的 Name 項輸入變量名 length，Value 項輸入變量的初始值 24.5mm，如圖 9.6 所示。然后單擊OK按鈕，退回到屬性對話框。此時，屬性對話框會列出添加的變量 length，確認無誤后單擊屬性對話框的確定按鈕，完成變量定義。

圖 9.6 添加設計變量
