如何理解CMA中計算MWC時的MS

來源：CST仿真專家之路更新時間：2024-06-23 閱讀：

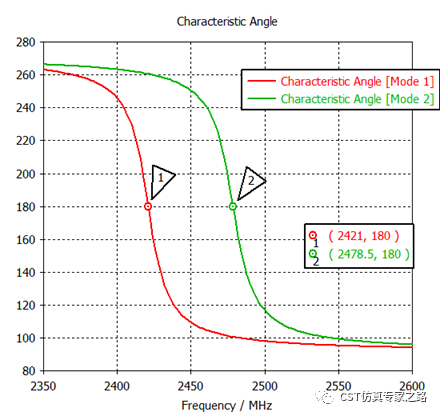

在上一篇關于CMA的文章：如何計算CMA中的模式加權系數MWC，簡單介紹了什么是MS，CA，MEC和MWC:

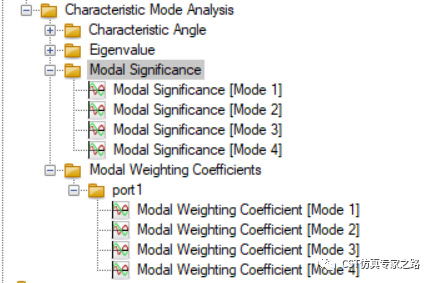

結論是需要添加端口激勵才可以得到MWC，后處理Combine results可以直接給出每個CMA模式對該激勵的遠場的貢獻，和直接激勵(非CMA)的遠場是一樣的。那么問題來了，加上端口之后，模式MS結果變得不一樣了，如何理解有無端口的MS區別呢？

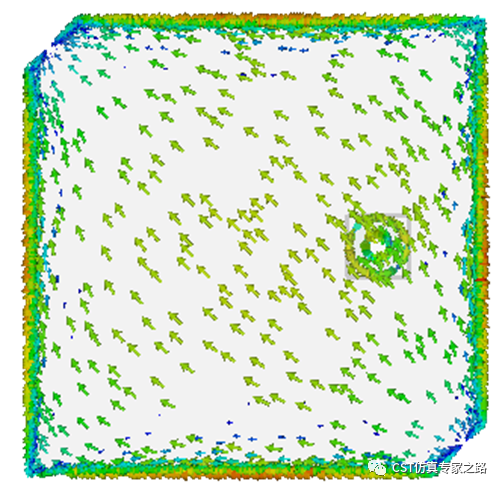

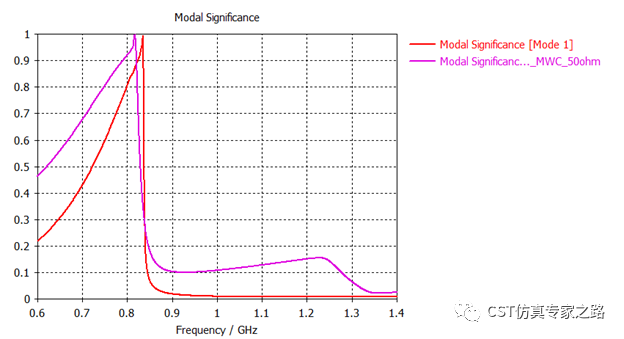

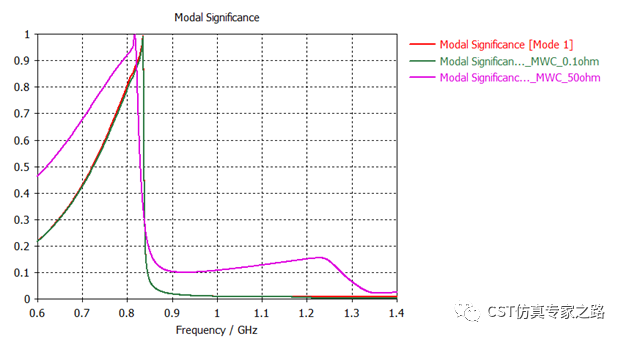

其實區別就在于端口阻抗，比如50ohm端口，有無該端口的模式1大不同：

其實就是端口阻抗替代部分PEC，導致結構阻抗Z=R+jX 中的R發生了變化，可通過使用小值端口阻抗來驗證：

再次強調，MS是和激勵無關的，這句話理解起來要給激勵加個限制，無阻抗的端口激勵。端口阻抗和激勵是分開的兩件事。

那么問題又來了，我們計算CMA中的MWC，需要添加端口，那么應該用一般天線的50歐姆端口還是近零歐姆端口呢？或者換個問法是，我們應該關注有源的MS還是無源的MS結果呢？其實近零歐姆端口是沒必要的，一是和實際饋電差別太大；二是流程上講，CMA分析第一步已經無源計算MS，第二步計算有源MWC，算回與無源一致的MS是無意義的。
