CST如何安裝和設置分布式計算？
作者 | Wang Yuanteng
最近常有用戶問到分布式計算設置相關問題。其實，幫助文檔中詳細介紹了分布式計算（Distributed Computing，簡稱DC）設置的方法，今天將DC設置的幾部分關鍵內容總結一下。
CST支持多核、GPU、DC和MPI四種高性能計算方式。DC支持互相獨立的計算任務，如頻域求解器不同頻點的計算、參數掃描或優化的計算、連續激勵多個端口。下面詳細介紹DC的系統架構、安裝和設置方式。
DC系統架構
在進行DC設置之前，我們首先需要了解一下DC系統架構：
工作原理主要分成以下幾個步驟：
Frontend即用戶前端，用戶從Frontend向DC Main Controller提交仿真作業。
DC Main Controller作為一個排隊系統，根據在求解器設置中輸入的條件選擇Solver Server（DC Main Controller可以連接任意數量的Frontend和DC Solver Server）。
DC Main Controller通過網絡將仿真任務發送到可用的選定服務器上。提交任務依據“先到先得”原則。
DC Solver Servers的作用是保持和MainController的通信，并在本地運行和控制求解器的可執行文件。
作業在DC Solver Server上一旦完成，就會被發送回DC Main Controller，排隊等待最終傳輸回相應Frontend。
Frontend提交仿真作業給分布式計算系統后，可以斷開(即關閉)CST前端。當Frontend再次連接到系統，它將自動接收當前打開的項目所有之前計算的仿真結果（這里Main Controller必須可以訪問lincense server）。
安裝和設置
Main Controller只需要安裝在網絡中的一臺計算機上，該計算機不一定要安裝CST Studio Suite其他組件。
Solver Server需要安裝在網絡中遠程運行仿真的每臺計算機上，且計算機需要安裝CST Studio Suite程序。
實際上，用戶安裝CST時如果選擇typical，DC Main Controller和DC Solver Server都會被安裝。并且，DC Main Controller和DC Solver Server安裝后會有一些默認設置，為了使DC更夠正常使用，我們需要搞明白幾個關鍵的設置。

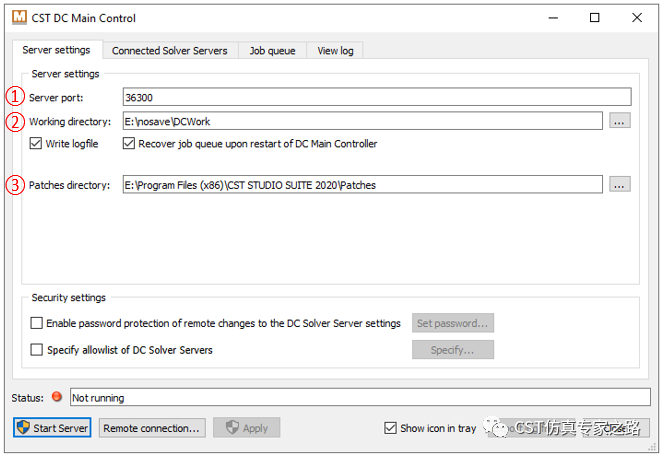

DC Main Controller
1：指定TCP/IP服務器端口，默認為36300。Main Controller將使用該端口與Frontend和Solver Server通信。需確保防火墻已配置，使該端口可以正常訪問。
2：需要指定一個工作目錄，所有仿真數據存儲在該目錄，直到仿真結果已成功傳輸回前端。強烈建議使用本地硬盤，避免不必要的網絡流量。該文件夾中存儲的數據量可能會很大，需確保有足夠的磁盤空間。
3: 補丁目錄，該目錄用作自動更新補丁包，允許將CST服務包自動分發和安裝到所有Solver Server。
該界面還包括安全設置，具體可以查閱help進行設置。
單擊Start Server即啟動DC Main Controller服務。

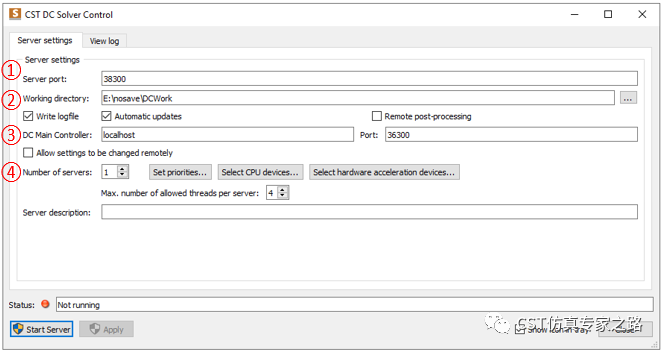

DC Solver Server
1：指定服務器端口號，默認為38300。該端口將用于求解器可執行文件和Solver Server通信以及Main Controller和Solver Server之間的通信。
2：指定工作目錄，當前仿真任務的數據將暫存在該目錄下。強烈建議使用本地硬盤，以避免不必要的網絡流量，因為數據傳輸過程會降低求解器性能。確保有足夠的磁盤空間來保存數據。
3：指定DC Main Controller計算機的名稱或IP地址，以及它的TCP/IP端口地址。點擊Start Server，Solver Server將自動連接到主控制器，即可以在Main Controller連接到的服務器列表中看到該服務器，如下圖。
指定DC Main Controller非常重要，前面所有內容不改都可以用，但這里不改可能會錯。默認的DC Main Controller是localhost，也就是本機。所以，當網絡中作為計算的機器安裝了Main Controller的時候，需要將本機的Main Controller服務停止掉，這里修改成實際使用的Main Controller機器。
根據以上信息我們可以知道，從設置角度來說，Frontend和Main Controller可以在同一臺機器上，甚至它們也可以和其中一臺Solver Server在同一臺機器上（但最好不要）。大家可以根據自己的資源情況和使用需求靈活設置。
4：指定本地計算機上運行的服務器的數量，即同時執行的求解器數量，默認為1。設置服務器數量后，點擊Select CPU device或Select Hardware acceleration device，可以將CPU或GPU分配給多個不同的Solver Server。
Set Priorities可以為每個求解器服務器設置優先級，數字越小，優先級越高。Max number of allowed threads per server 如字面意思，可以指定每個服務器允許的最大線程數，限制每個求解器運行所使用的CPU核數。注意，實際物理CPU核的數量其實是這個設置的上限。
另外，即使解算器服務器正在運行，上述大多數設置也可以修改。

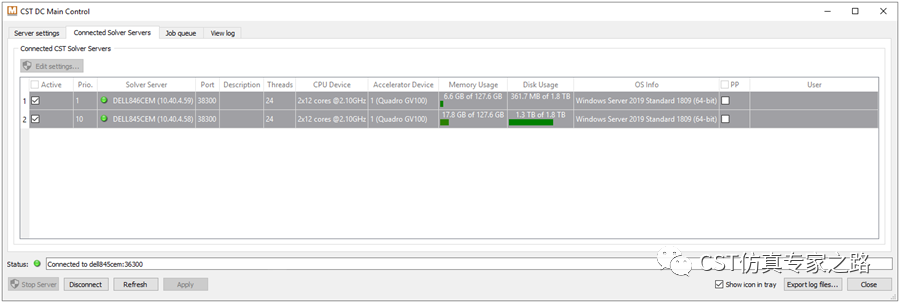

設置完成之后，回到MainController界面：
在這里可以找到有關已連接的Solver Server的信息，如可用內存、已安裝的CPU、已安裝的硬件加速設備和操作系統信息。單擊Active可以啟用或禁用特定的Solver Server，單擊PP可以要啟用或禁用特定服務器上的遠程后處理。這樣就完成了DC系統相關的設置，接下來去仿真任務中調用即可。
Frontend

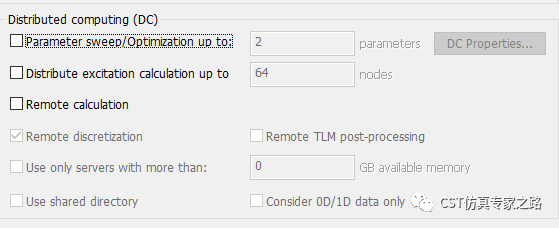

在仿真工程的Solver->Accleration->DC進行設置，即可以激活DC。DC支持三種應用方式：參數掃描/優化，分布激勵計算，遠程計算。
根據仿真需要，可以勾選DC使用的方式和設置數量，可參考FAQ049：如何設置硬件加速選項:GPU/DC/MPI/token DC部分（這里需要注意使用DC所帶來的的token消耗數量為所使用服務器CPU和GPU消耗token數總和），點擊OK，回到求解器界面點擊Start，即可以激活分布式計算。

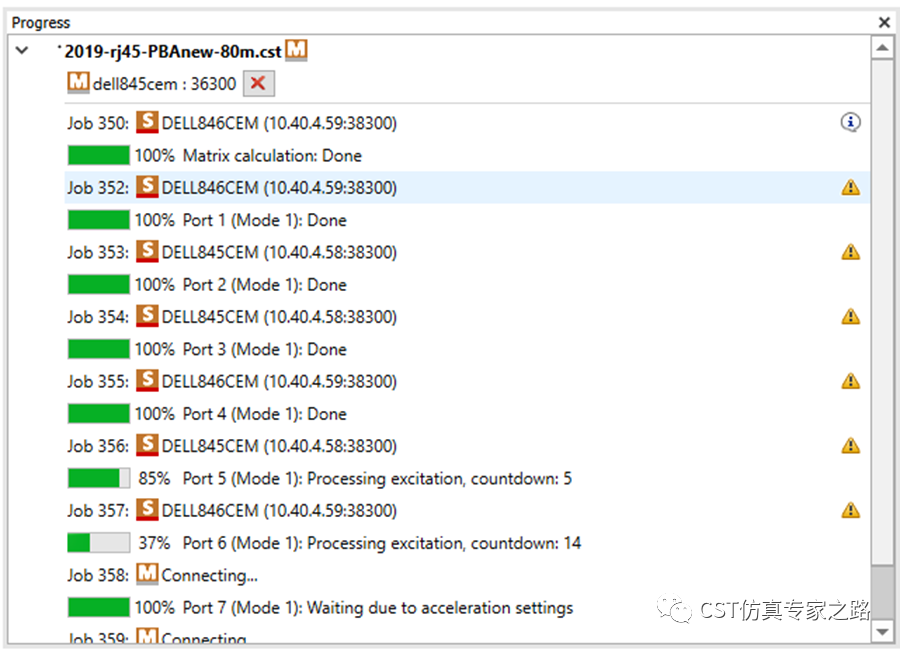

如果分布式作業正在運行，則可以在自動打開的“分布式計算狀態”窗口中查看進度。
