CST仿真如何獲得多端口同時激勵的仿真結果

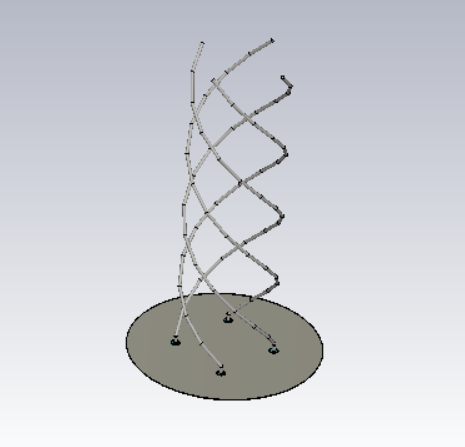

本期文章以四臂螺旋天線仿真為例，介紹三種實現多端口同時激勵的仿真方法。

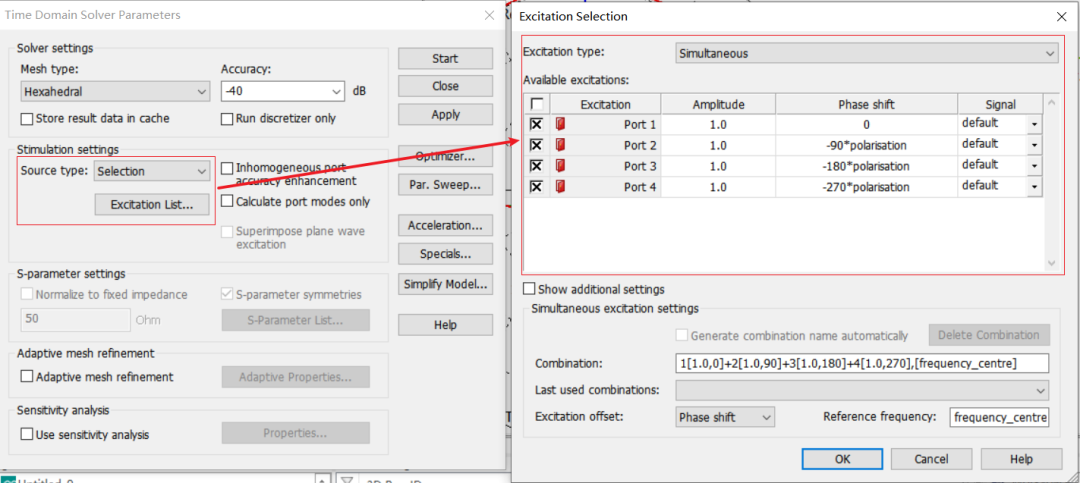

方法1：在Excitation List中設置同時激勵。

在求解器設置窗口中打開Excitation List設置對話框，勾選需要激活的端口并設置端口的幅度和相位。

在Excitation type下拉菜單中選擇：Simultaneous，設置多端口同時激勵。

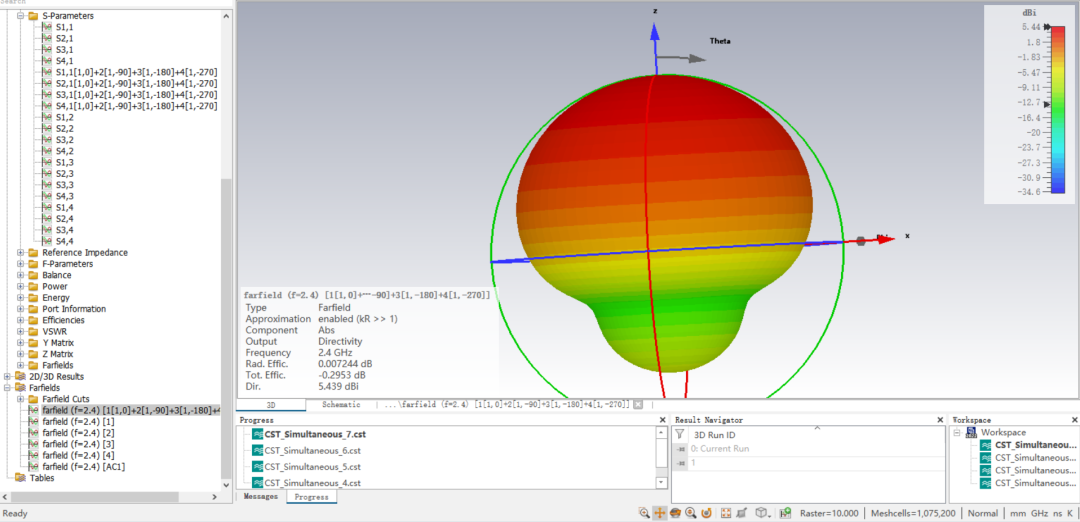

使用時域求解器進行仿真時，軟件只會求解四個端口同時激勵的結果，并不會對每個端口之一激勵。

方法2：通過Combime Results合并結果。

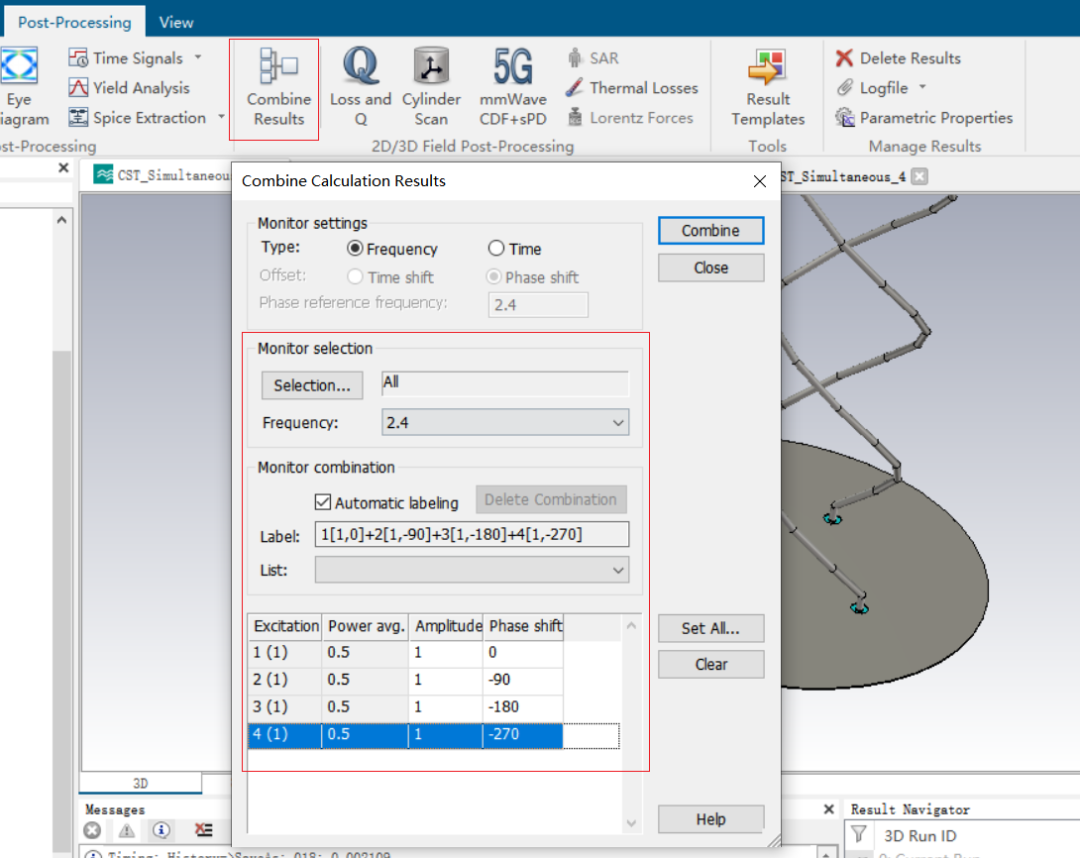

All Port Simulation計算完成后，點擊Combime Results圖標設置不同端口激勵的幅度和相位，點擊Combine按鈕快速完成結果合并。

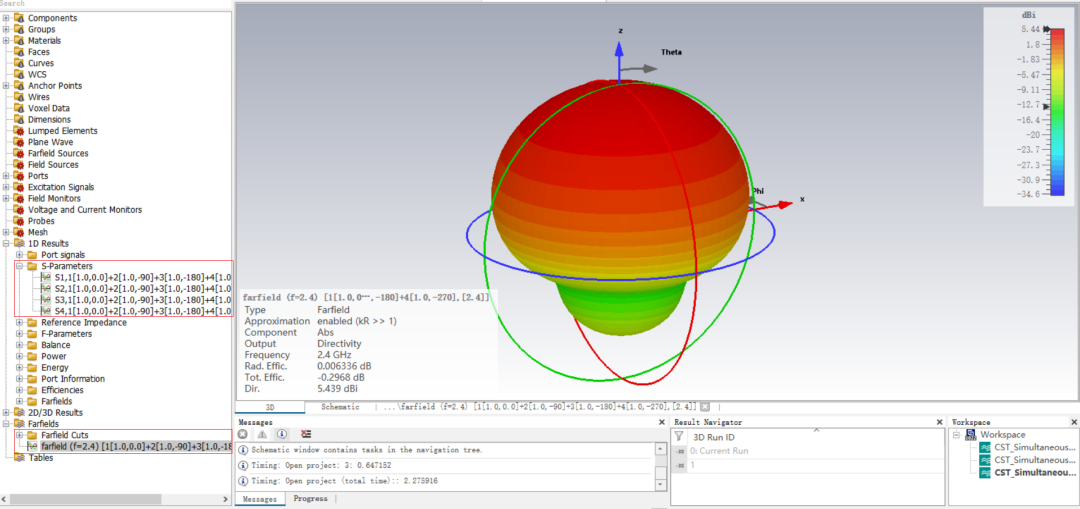

進行All Port Simulation計算之后，通過Combime Results合并結果不需要再次運行仿真。

方法3：在Schematic中通過AC Combine實現同時激勵。

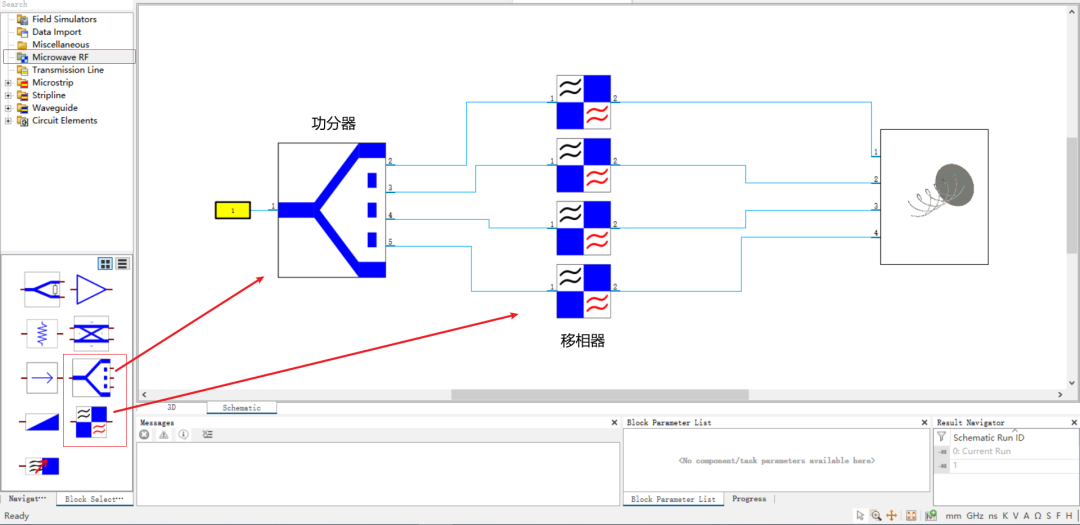

All Port Simulation計算完成后，切換到Schematic中添加功分器、移相器，搭建電路如下圖：

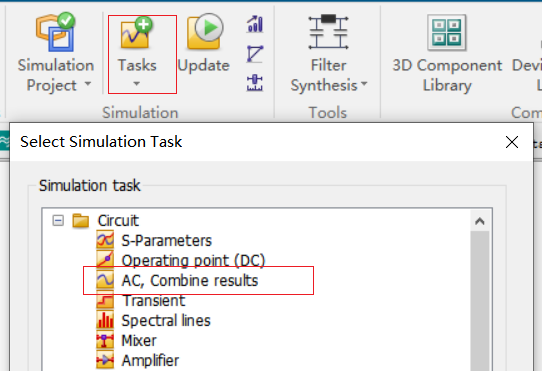

添加AC, Combine results 任務：

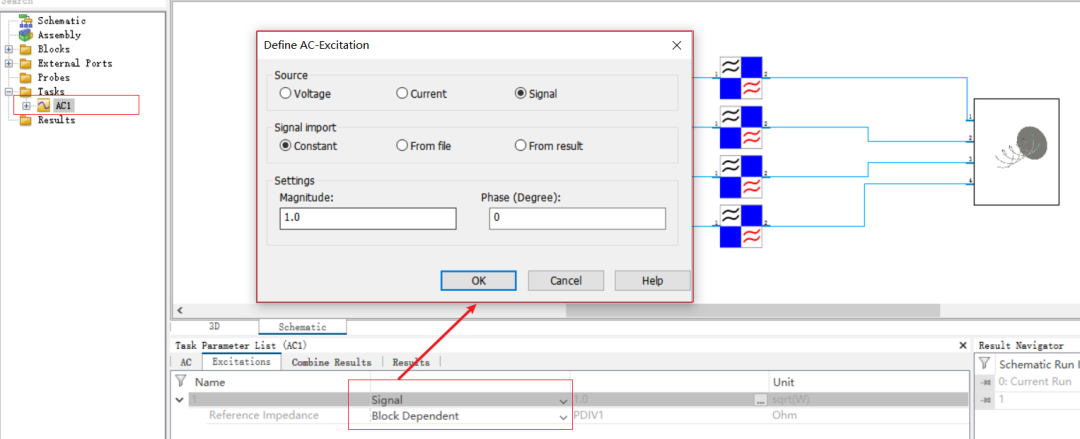

設置端口激勵：

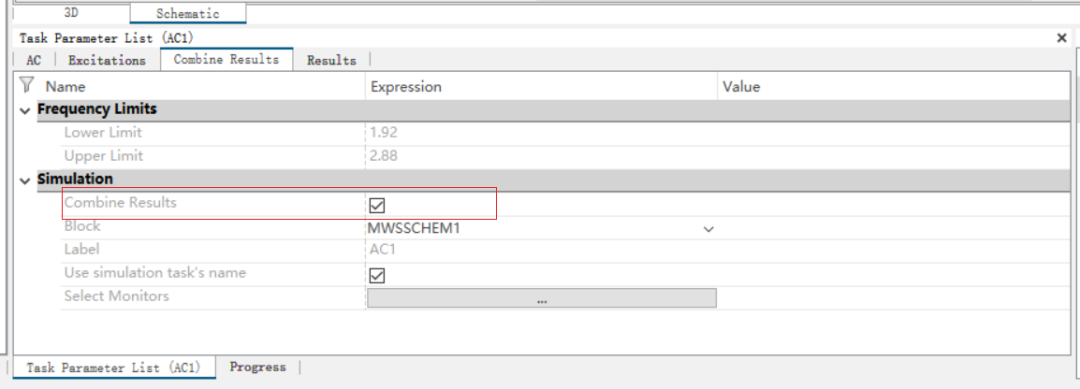

開啟Combine Results：

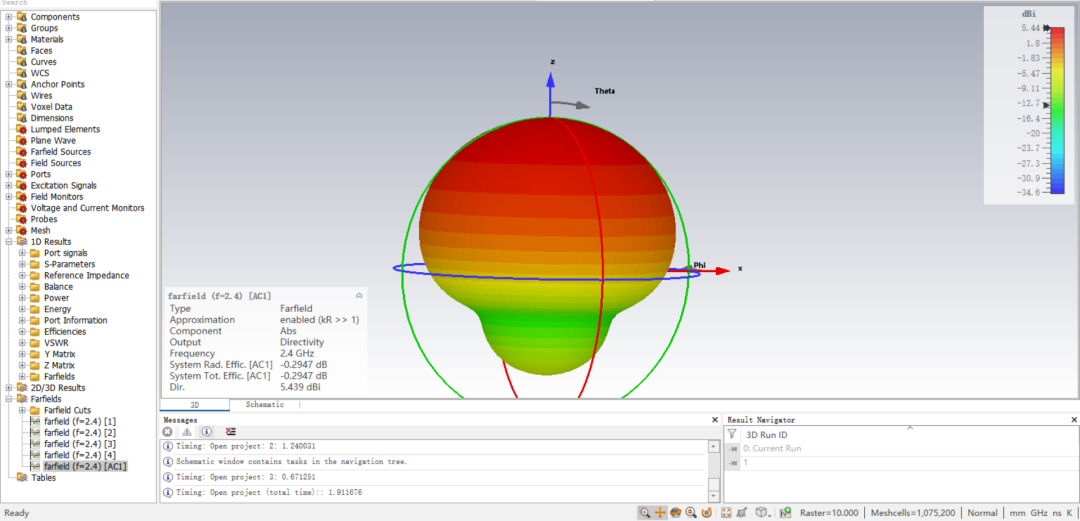

點擊Update圖標更新仿真任務。計算完成后切換回3D界面，遠場結果中帶有AC后綴的就是電路合成后的結果。

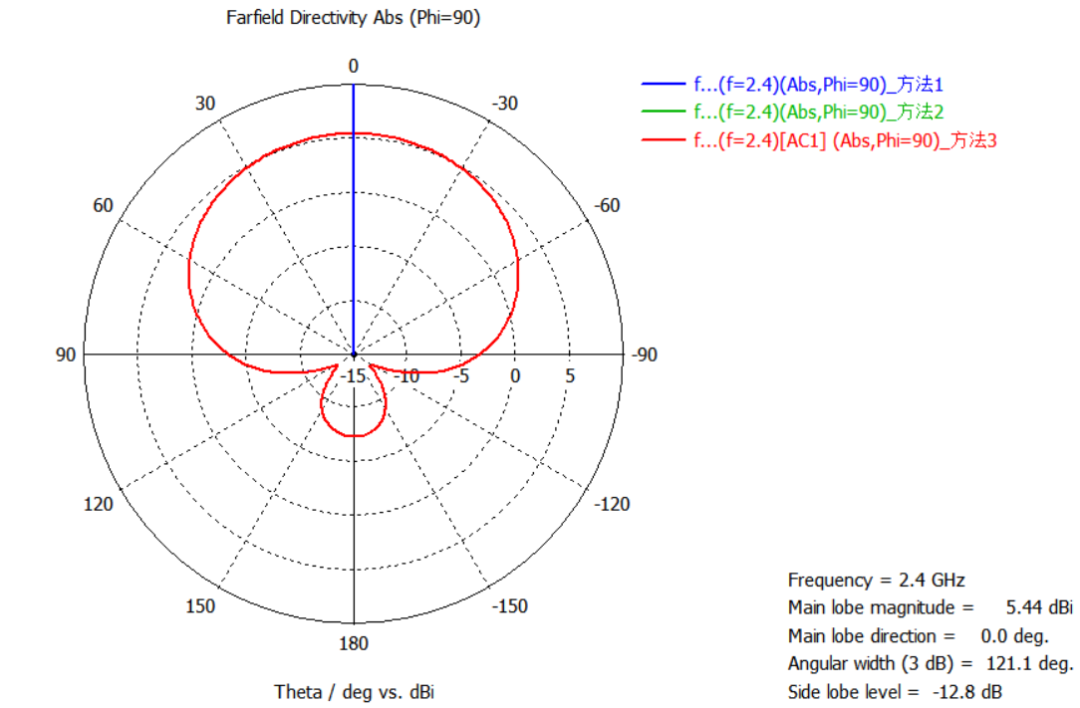

將三種方式得到的仿真結果拷貝到同一個文件夾對比仿真結果，可見三種方式都可以得到一致的結果。

最后，簡單總結一下：

1、在Excitation List中設置同時激勵，時域求解器只會求解四個端口同時激勵的結果，并不會對每個端口之一激勵。

2、All Port Simulation計算完成之后，通過Combime Results合并結果不需要再次運行仿真。

3、在Schematic中添加功分器和移相器可以靈活地搭建各種電路結構，通過AC Combine實現同時激勵。

4、三種方式可以得到一致的結果。
