差分對的串擾仿真

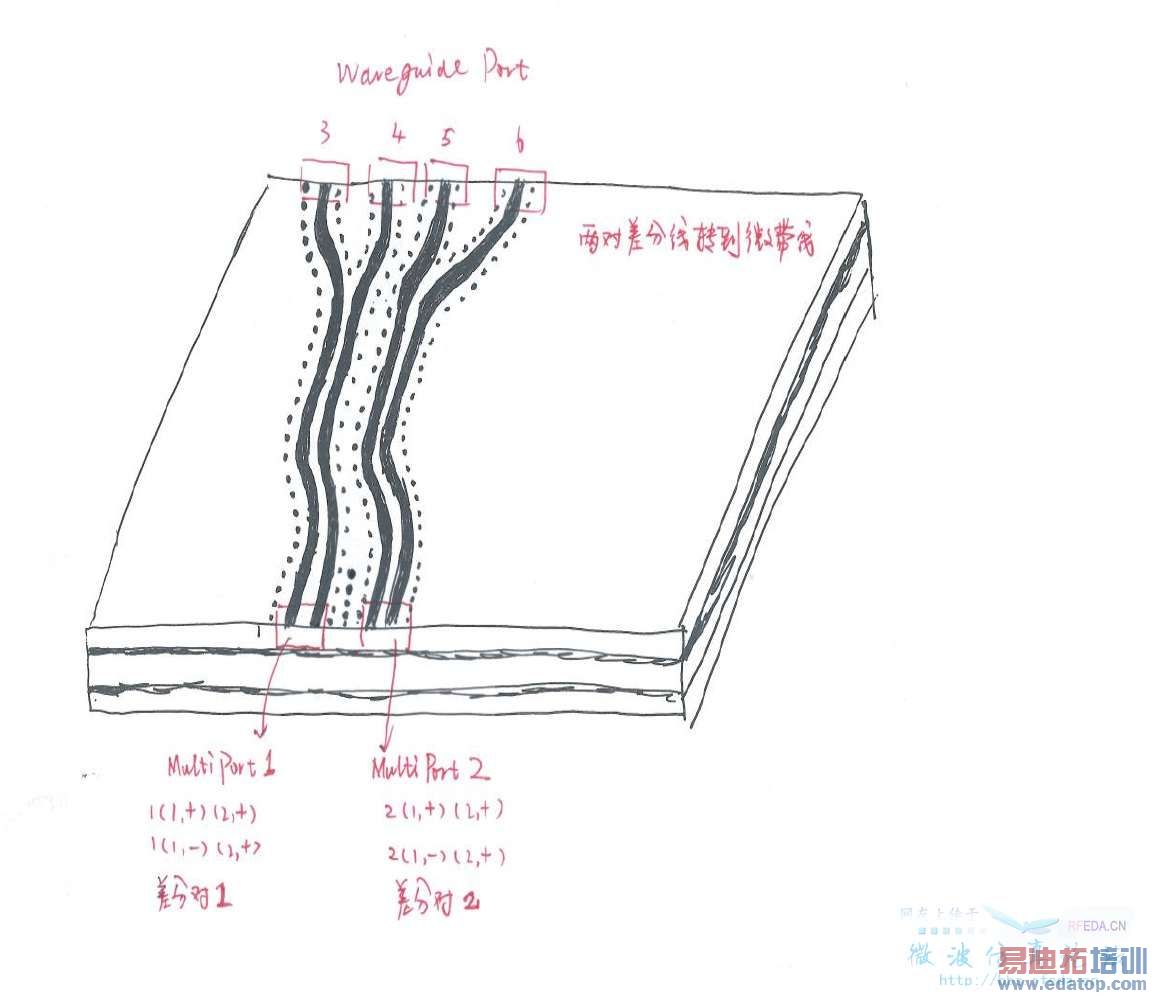

模型描述：輸入差分信號，通過微帶線引出，差分線轉換到微帶線，想看微帶線的插損和回損，同時還要得到兩對差分線的串擾，模型如上圖。
模型設置：模型一端設置為waveguide port,另一端設置為multipin port。通過一個簡易的模型驗證了，這個模型可以仿真。
問題：在仿真時引入了差模和共模兩種模式，而散射參數又沒有差模，共模之分，對于這個模型仿真方法是否錯誤？如果可以仿真
以端口3 為例，回波損耗是 S3(1),3(1) 嗎？ 由于（1）代表差模，如果這是差模信號的回損，那共模信號的回損是什么？
S3(1)5(1)代表的是 傳輸差模信號時端口5的線路對端口3的線路的影響嗎？ 但是為什么沒有 S3(2)5(2)，共模信號也有影響啊。
本人沒有什么高速的經驗，麻煩大伙看看，給個意見，非常感謝！
如果兩端都是差分對形式，還可以考慮混合s參數來表示，兩端不同，怎么弄？
還是在于的你的端口設置
你的圖中，可以將1設置為1（1+），1（1-），1（2+），1（2+），你設置的2端口同理
3、4設置為一個端口，5、6設置為另一個端口，每個都和1端口對應
這樣，最后就會得到各個端口之間1模和2模的S參數，1模就是差模，而2模就是共模
厲害啊
佩服
非常感謝！
今早在班車上我也這樣想了下，馬上試下！
但是我發現，如果要看3端口接收信號的散射參數s33，那模式參數如何轉化過來了
或者我還得把端口改回為波導端口
感謝 hawk8969
仿真以后可以得到兩對差分對之間的串擾，以及共模、差模損耗
只是有一點想不通
1端口和2端口輸入差分信號后，用網分測試3、4、5、6端口得到散射參數S33，S44，S55，S66
與仿真里面的那個結果對應呢？
或者是將各模式仿真結果進行后處理可以得到與網分測試得到的回波相對應？
有誰做過？指點下哦！
在DS中使用Mode Converter，這個模塊在Miscellanelous->Ideal中
這個模塊的作用就是從共模差模中得到單端口的S參數，或者從單端口的S參數中得到共模和差模的S參數，共有四個端口D、C、P、N，D就是差模，C就是共模，P、N是產生共模和差模的兩個端子
把這個模塊的D接1（1），C接1（2），P、N接端口，就可以得到你說的那個網分測試的結果
