CST MWS TDR計算問題
請教大家TDR的問題。

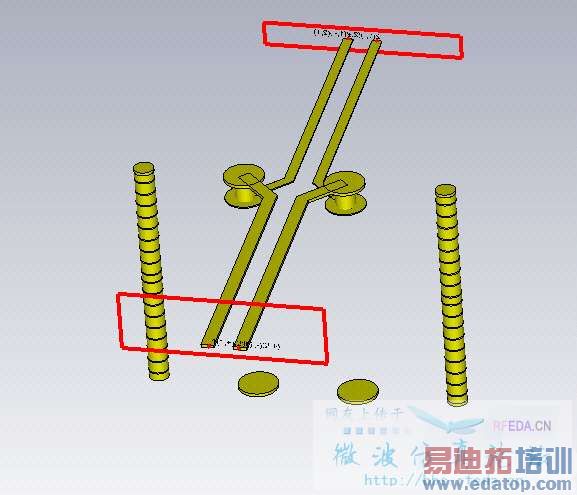

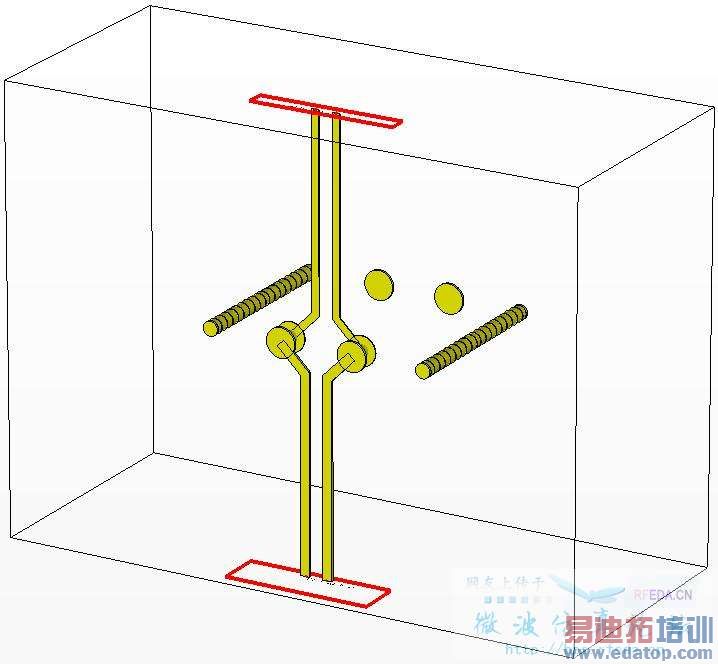

模型是一對差分過孔，如下
使用multipin waveguide port，設置差模、共模兩個模式：

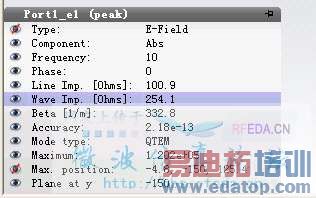

對差模來說，port mode計算的line impedance分別是port1=100.9， port2=103.2。

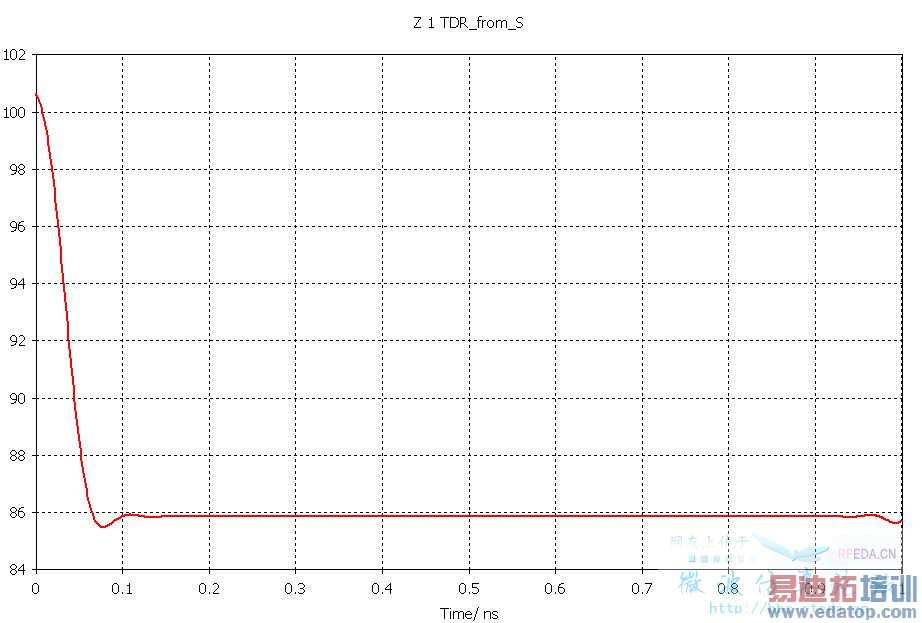

仿真0-20G完成后用S參數轉出來的TDR曲線

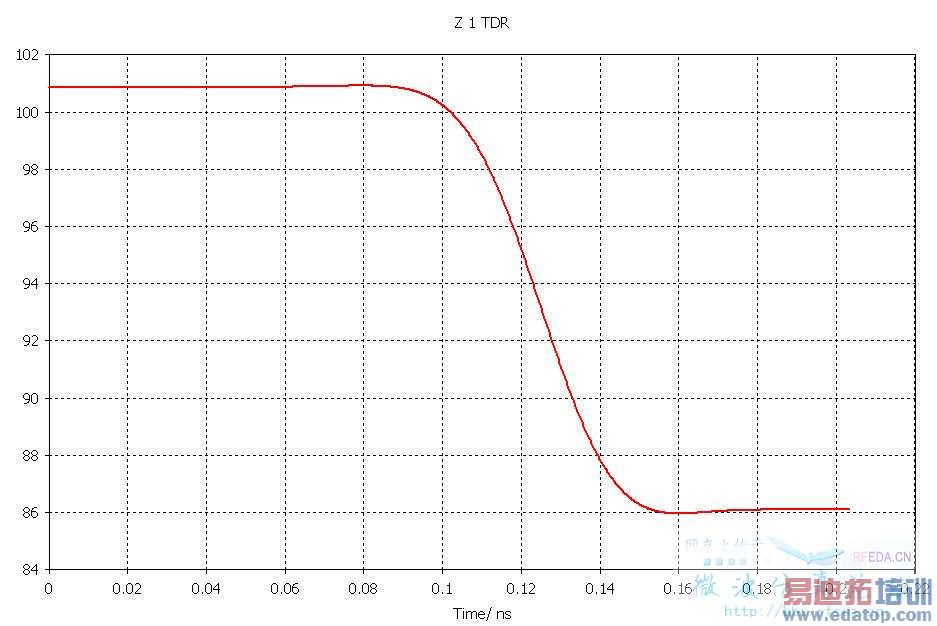

TDR from Time Signal得到的TDR曲線
模型文件 12
我的問題是，為什么過了孔之后的阻抗沒有回到port2的103，而是86呢？這個86是怎么來的？
謝謝！
樓主用的是CST2012啊
羨慕
大神休假還沒回來么？求指點啊！
樓主這兩天自己沒有嘗試什么嗎？
樓主的模型：

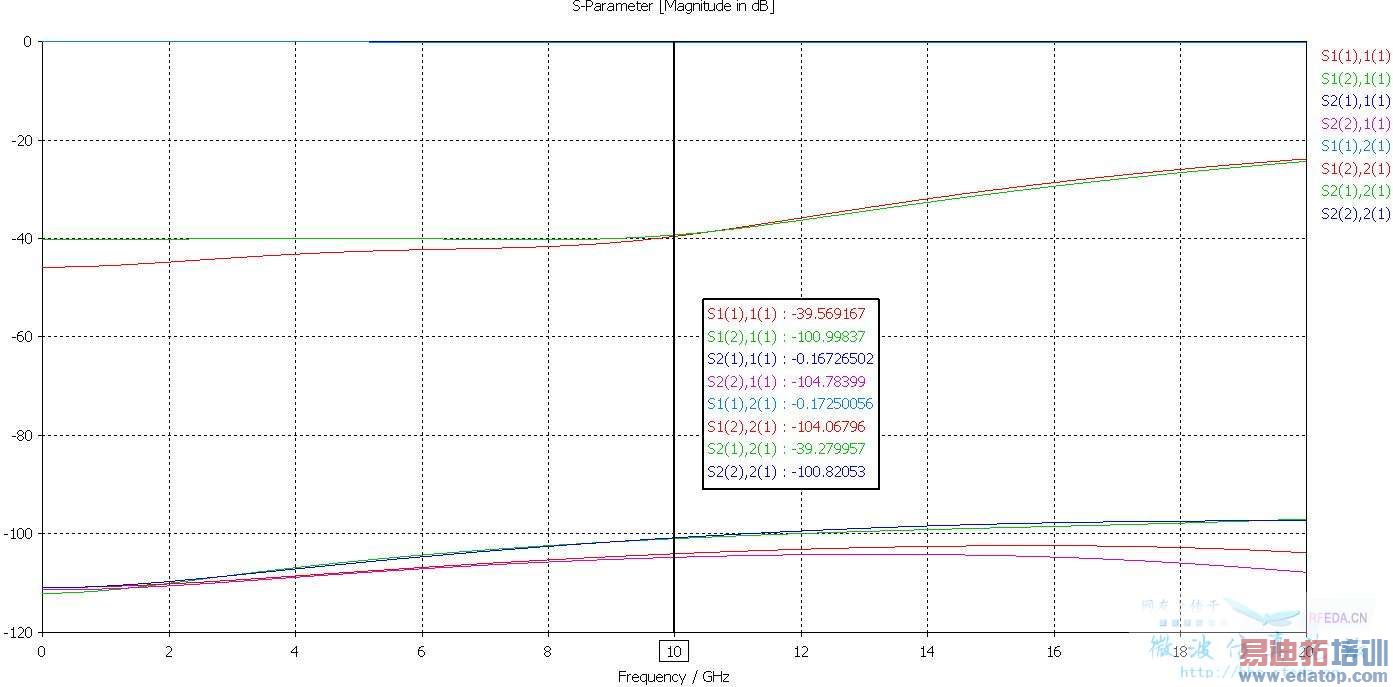

暫時不考慮surrounding space以及boundaries等等是否合理，將樓主模型的global mesh properties設置為10、10、10，取消metal edge refinement factor，后處理模板"TDR from Time Signal"勾選"Shift T_0(TDR) to T_50%(Pulse)"，激活energy based adaptive mesh refinement，只計算模式1，得到的S參數：

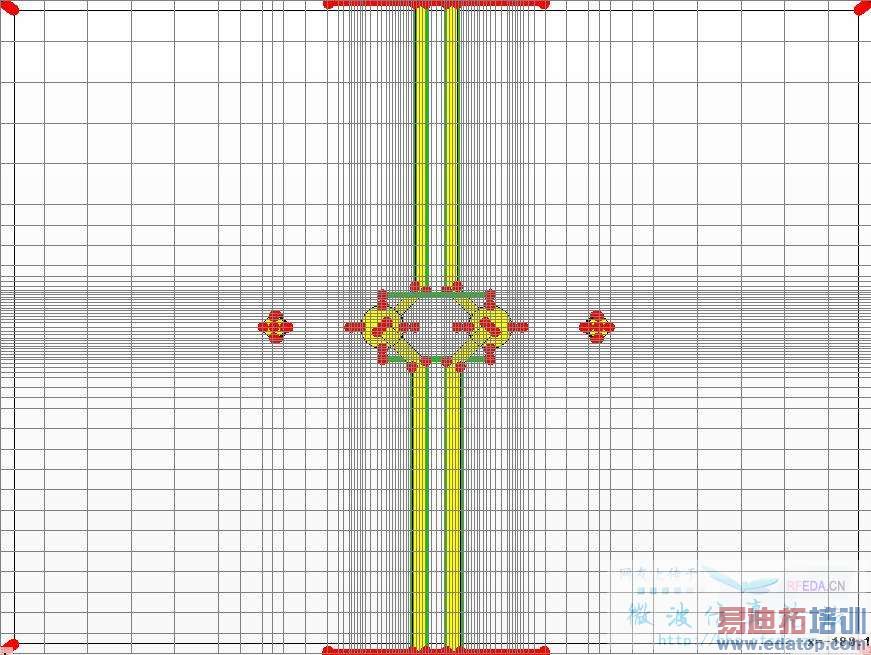

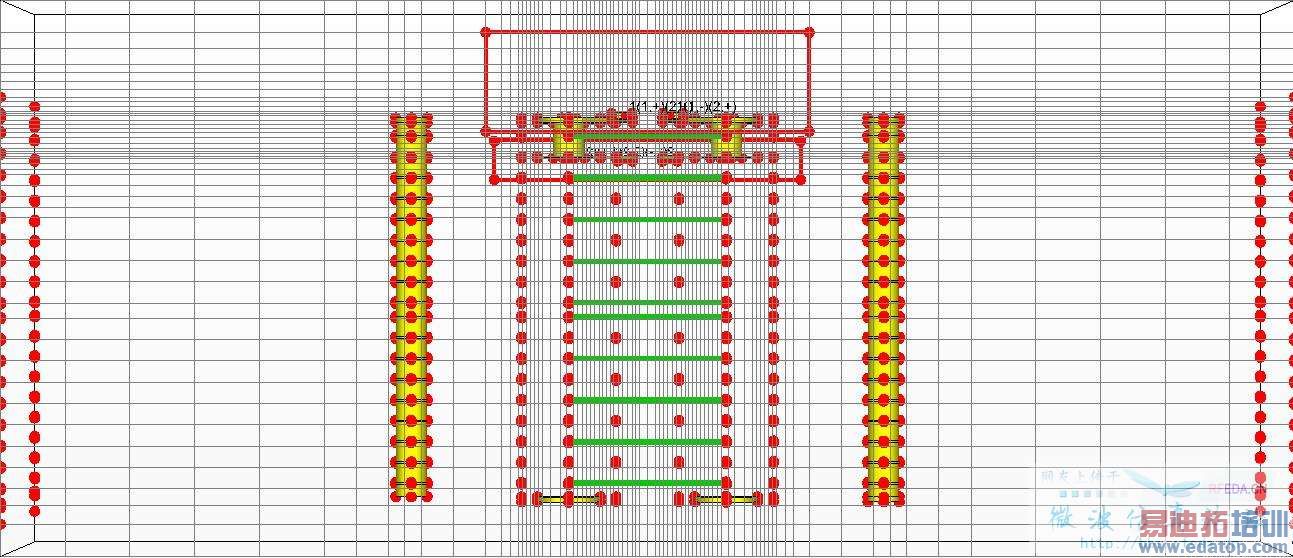

優化結束后XY面的網格分布：

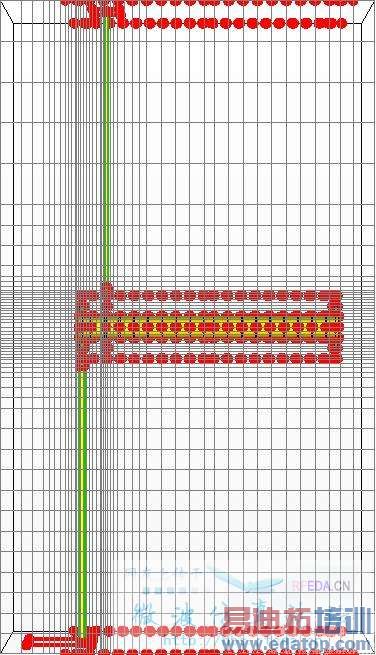

XZ面：
YZ面：

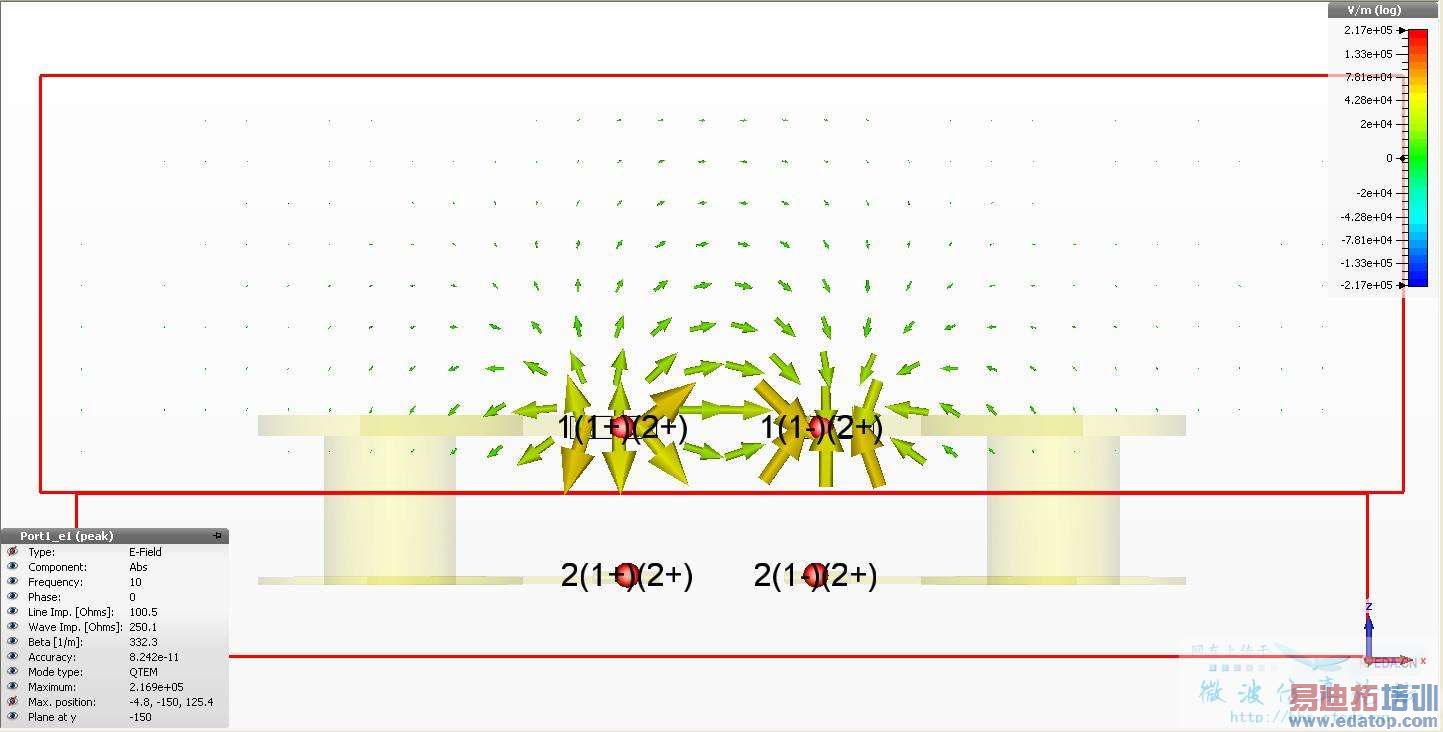

端口1模式1屬性：

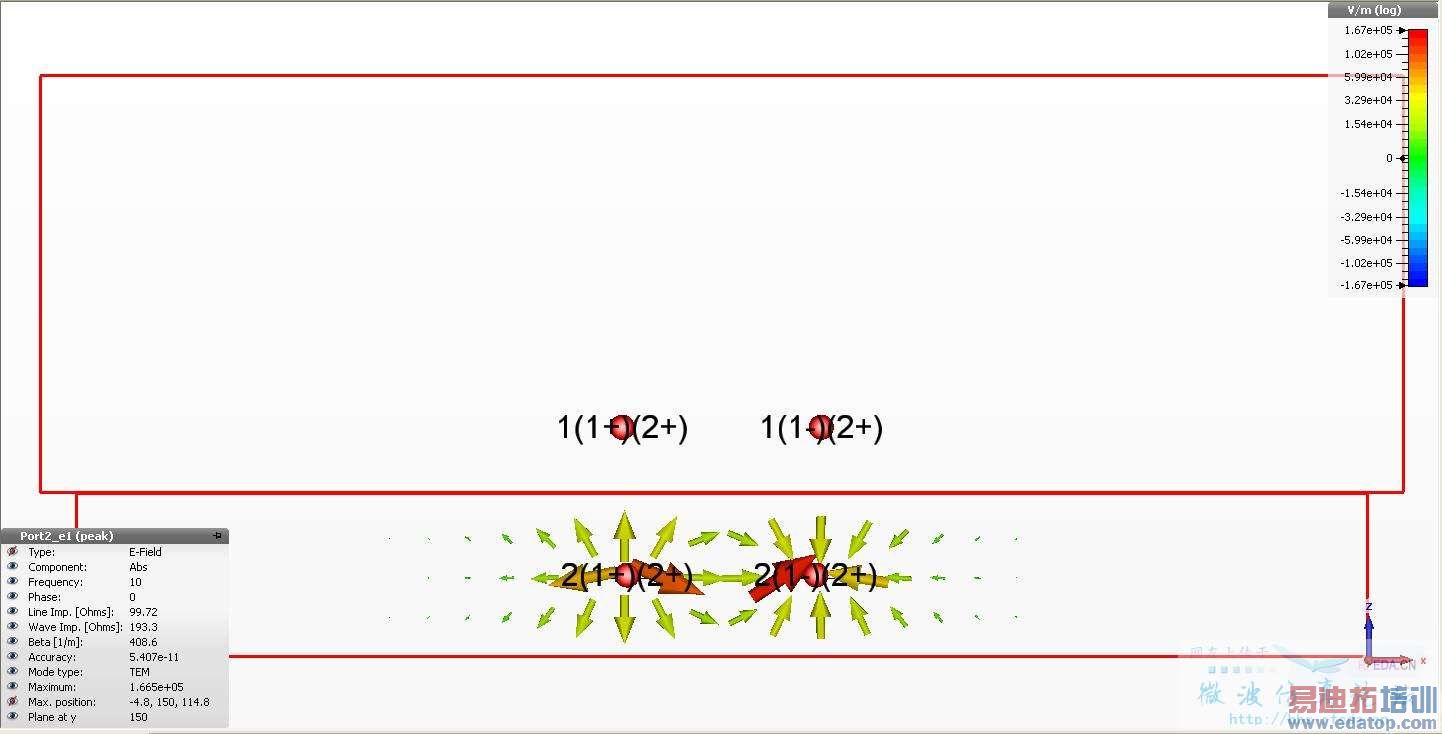

端口2模式1屬性：

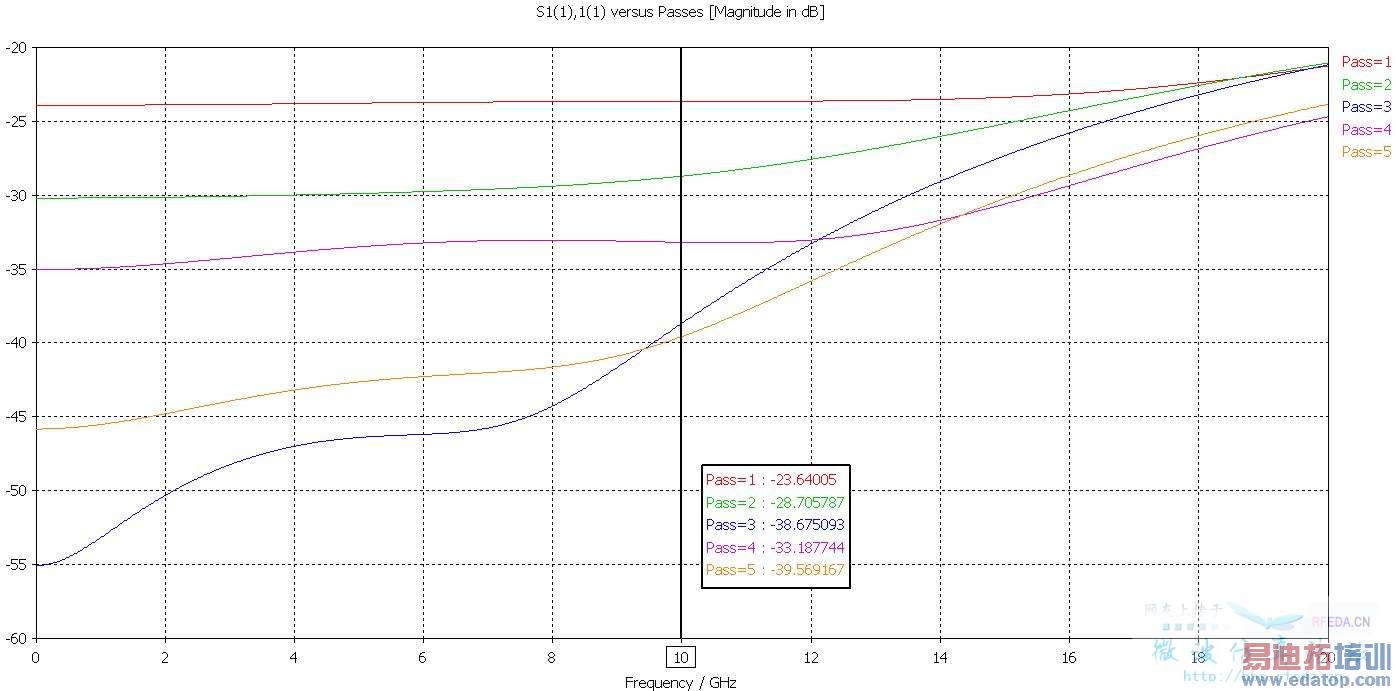

S1(1)1(1)自適應優化的改變：

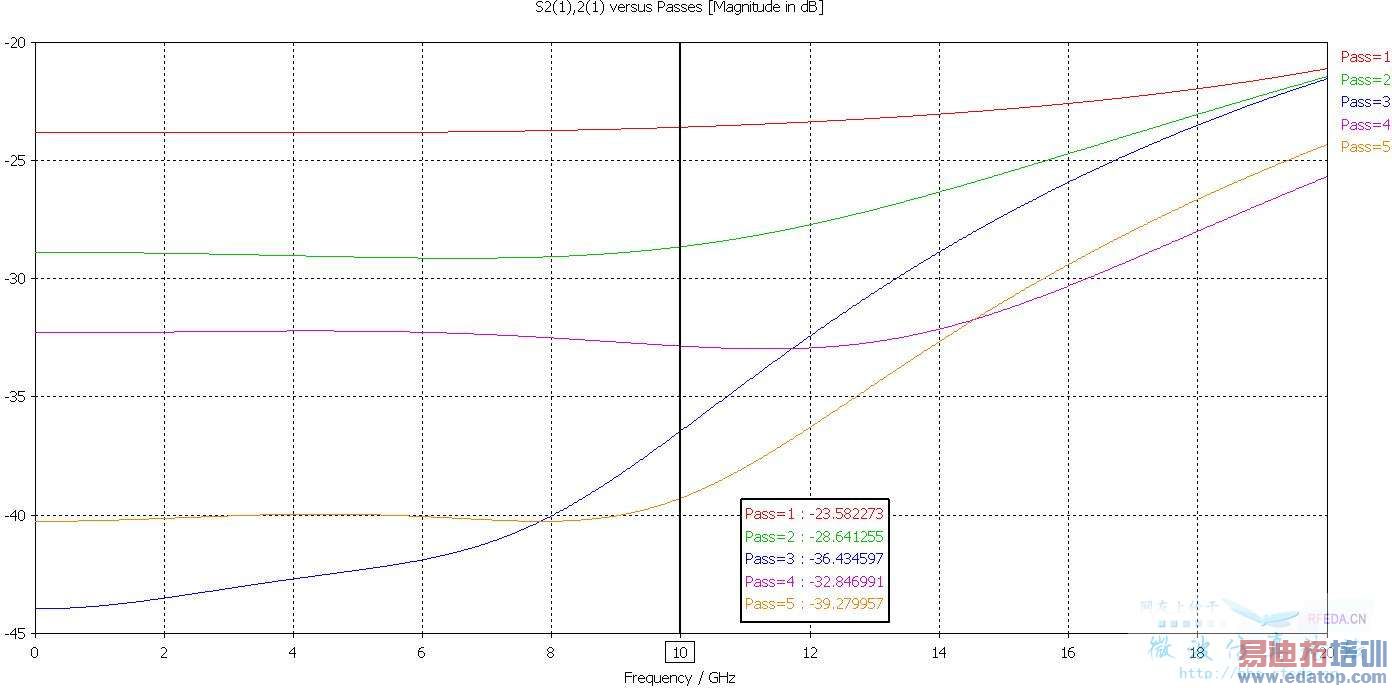

S2(1)2(1)自適應優化的改變：

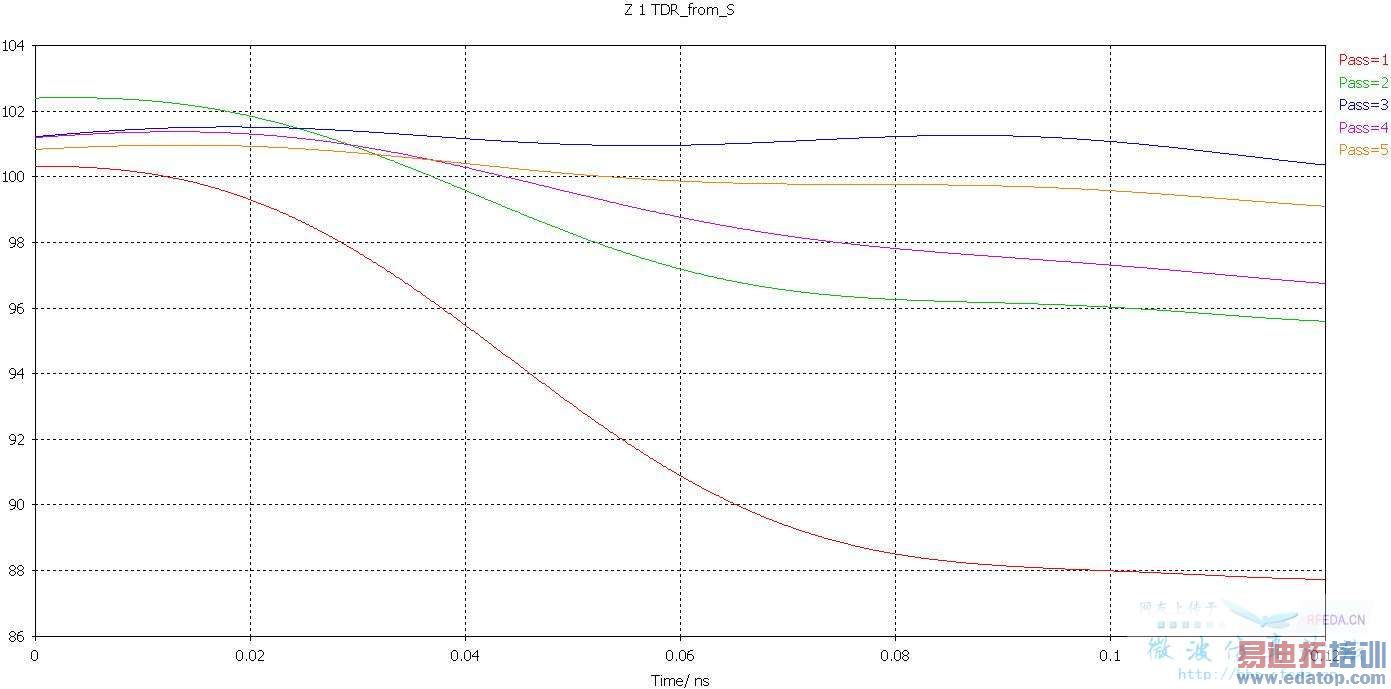

Z 1 TDR from S自適應優化的改變：

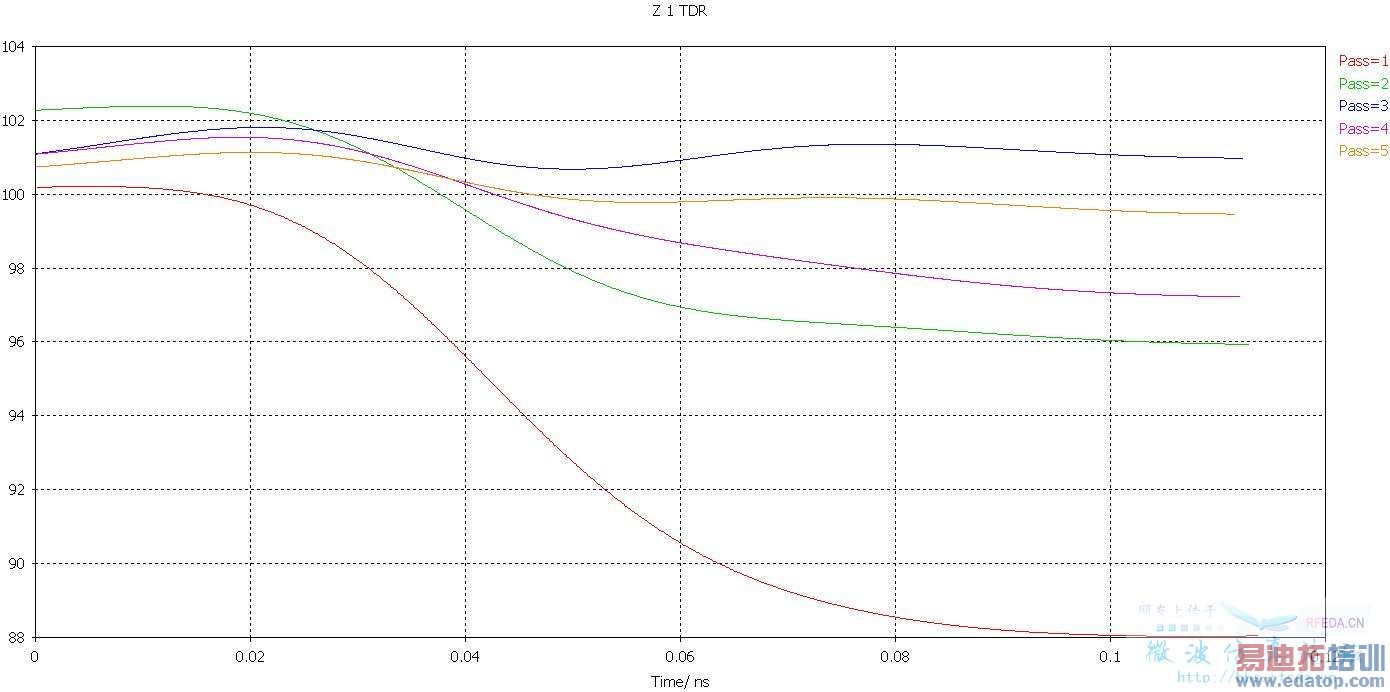

Z 1 TDR自適應優化的改變：

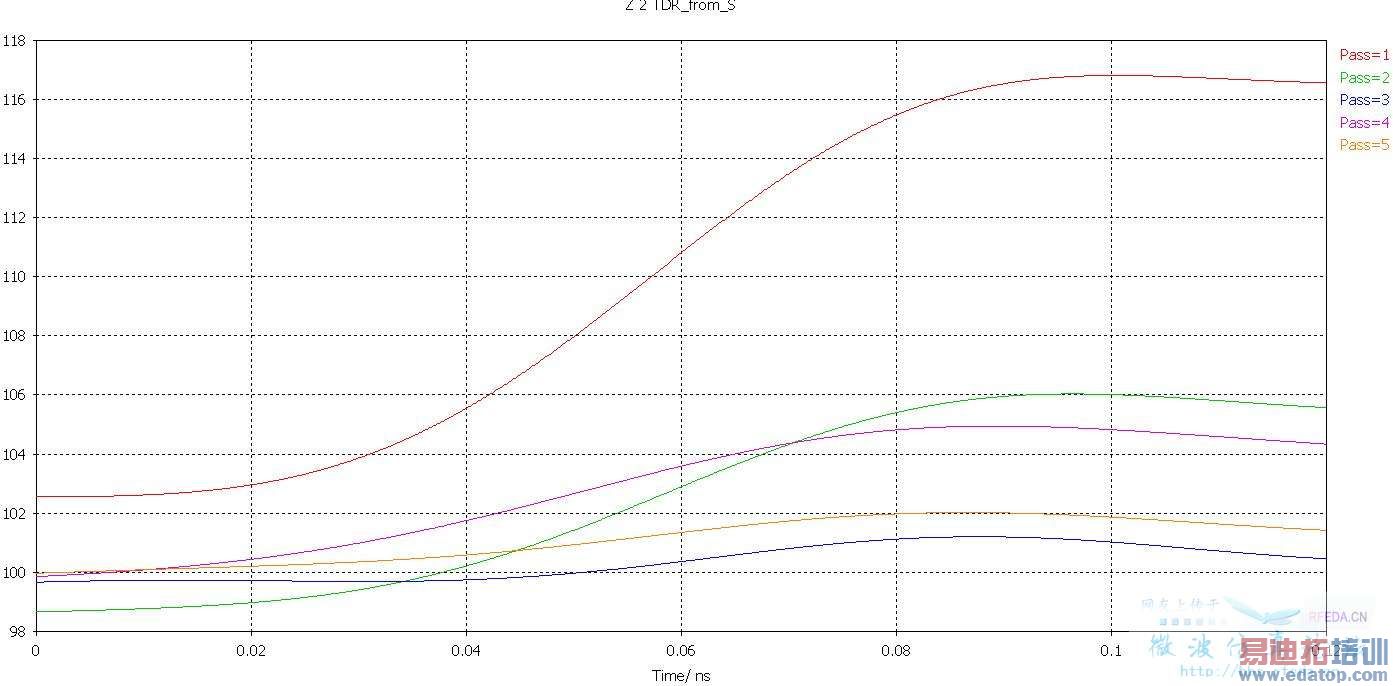

Z 2 TDR from S自適應優化的改變：

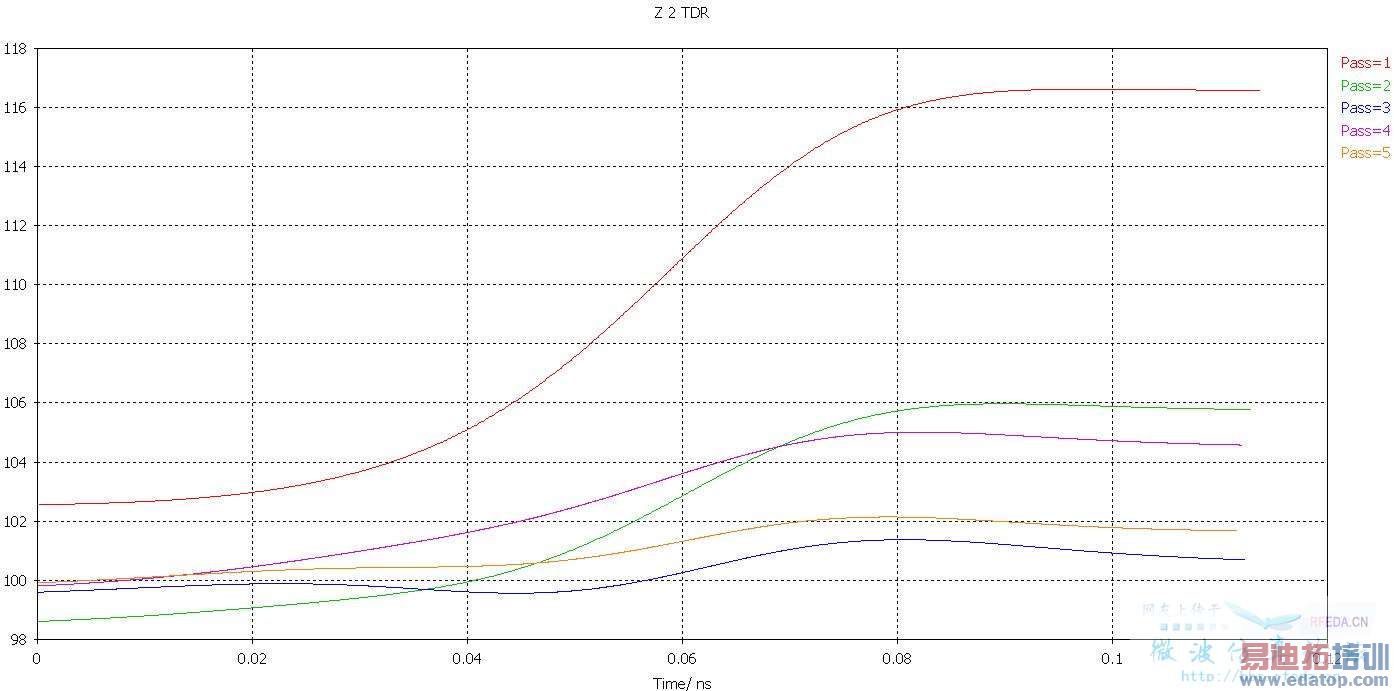

Z 2 TDR自適應優化的改變：
目前得到的結論：S參數計算不準確。
收兵回營！
hefang大俠，他這種情況用離散端口準確不？
就我的經驗，可以，但是網格必須要非常“合理”。
哦。。。知道了，哪天公司服務器有空了試試。。
可以試一下，按照我的經驗，multipin waveguide port出來的結果要按照差模端口阻抗歸一化，discrete face port的模型最好經過energy based adaptive mesh refinement。

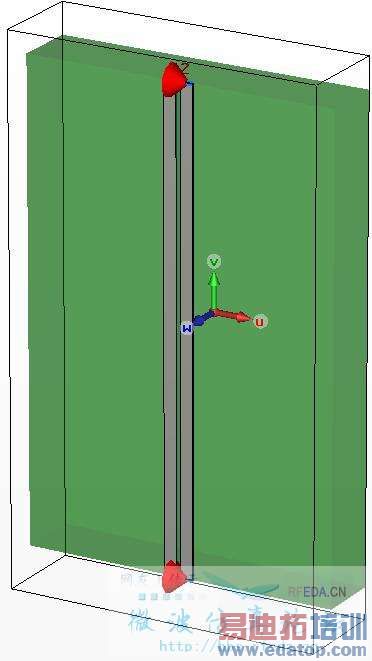

一個沒有“地”的100歐姆耦合傳輸線：

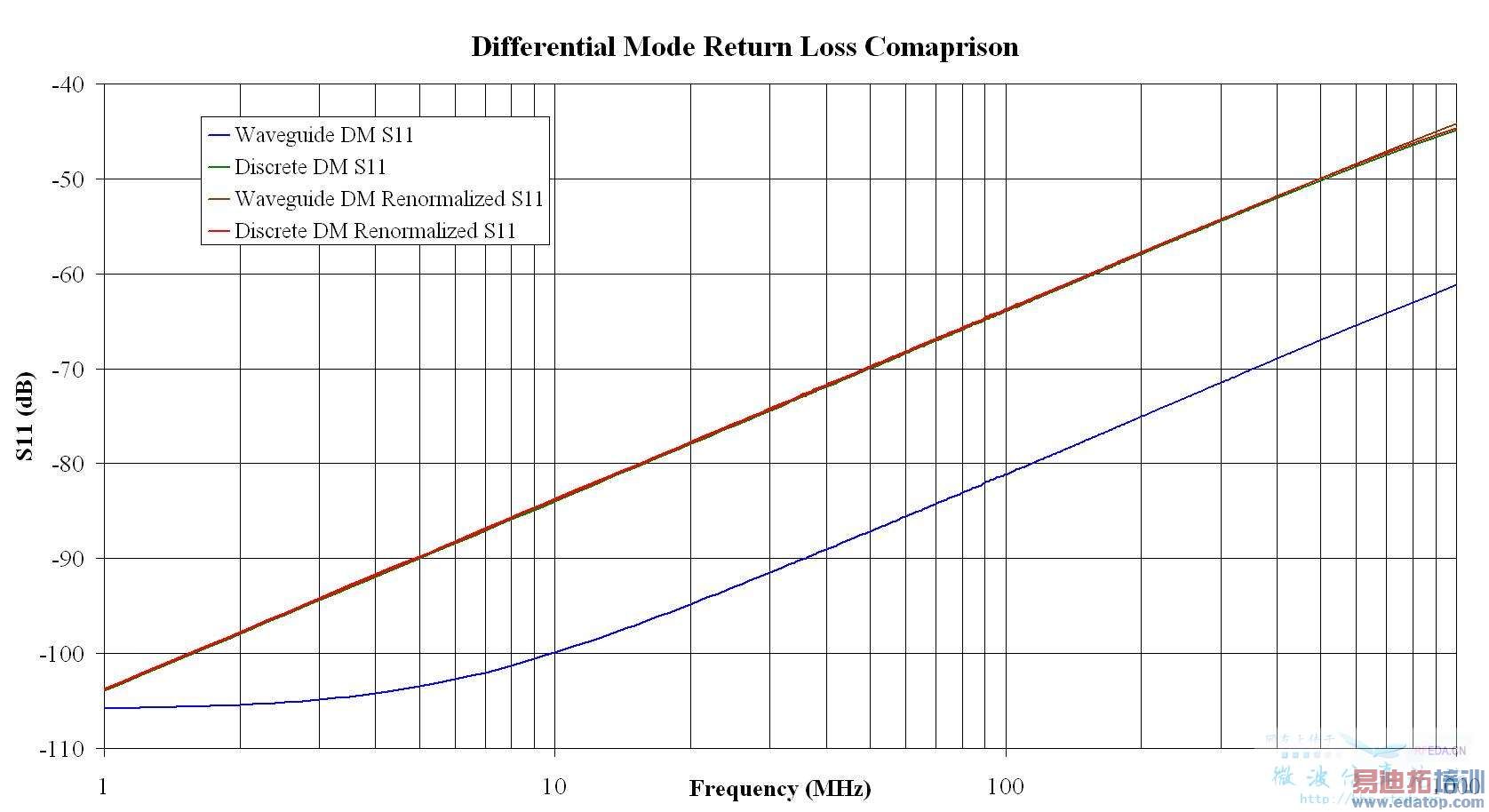

multipin waveguide port和discrete face port可以得到很吻合的S11：
看來S參數的收斂性對TDR阻抗影響很大啊
