CST中如何將積分結果作為優化目標

作者 | 魏云飛

CST自帶的優化器可以支持多種優化目標，實際工程中可能經常需要將一些后處理結果作為優化目標。下面以一個電場積分作為優化目標展示該功能的使用方法。

下圖所示為軟件自帶的dipole天線，及確定的積分區域。

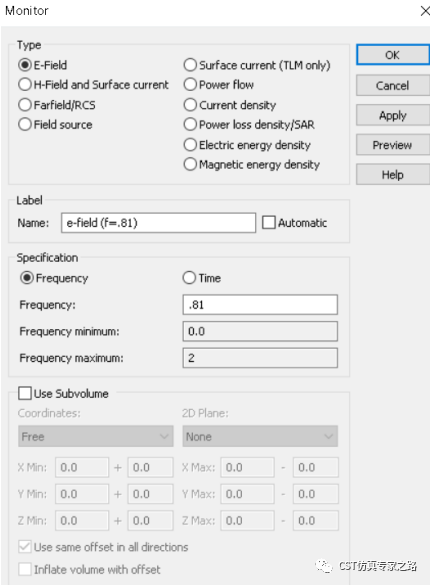

1. 定義一個電場監視器，并進行仿真：

2. 通過后處理，得到積分結果。在post-processing里面，點擊2D and 3D Field Results->Evaluate Field in arbitrary coordinates。

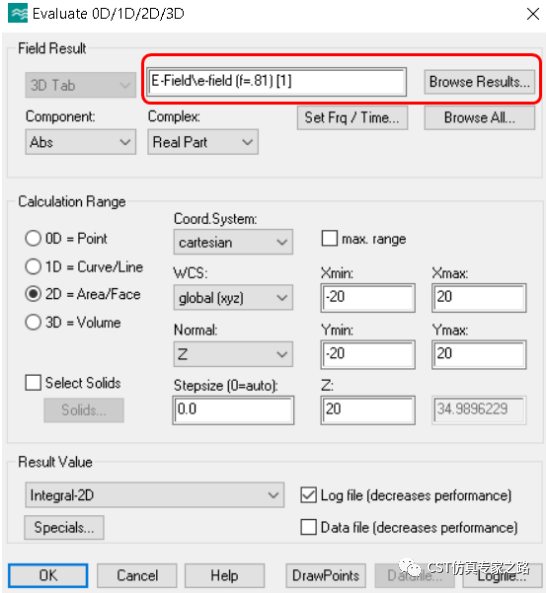

選擇任意坐標界面將彈出，輸入之前確定的積分區域坐標，注意需選擇0.81GHz的E-field結果。

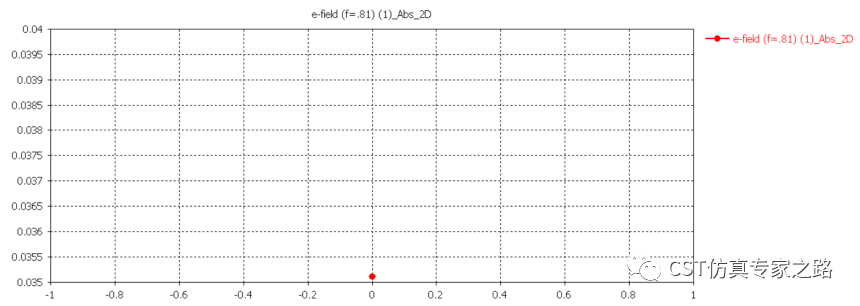

運行后處理，得到在定義區域的E-field積分的初始結果。

3. 設置優化器。這里，通過優化參數L（天線長度）使得定義區域電場的積分達到設置目標，勾選參數及設定優化范圍。

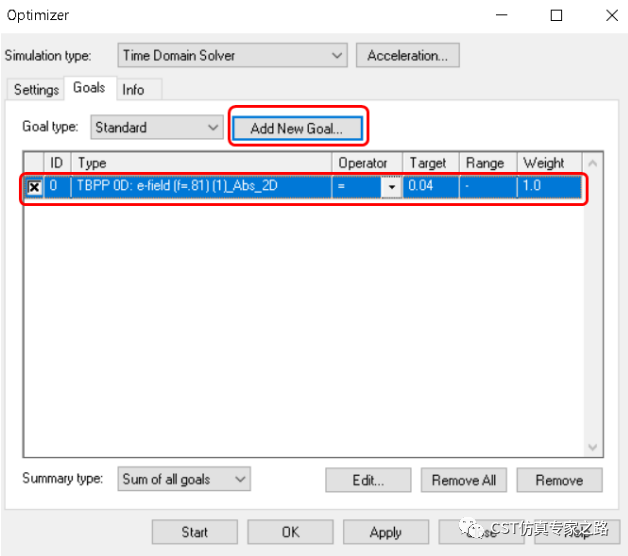

設置目標值。點擊add new goal 把后處理得到的電場積分結果設為優化目標：E-field在定義區域積分的初始值為0.035這里使其等于0.04。

設置完成之后，點擊Start。

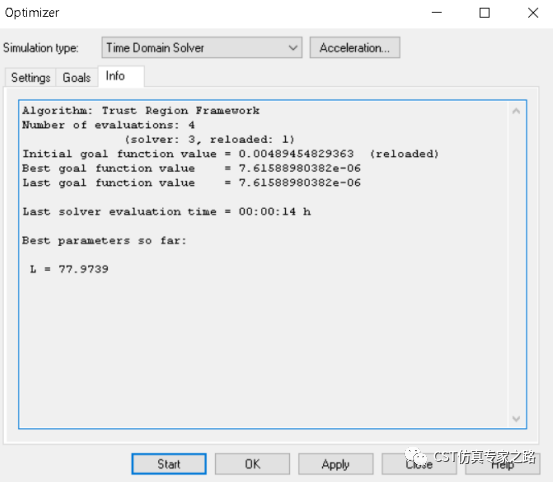

可以在優化器界面看到優化信息，優化后L=77.9739,優化之前L=79.34mm。

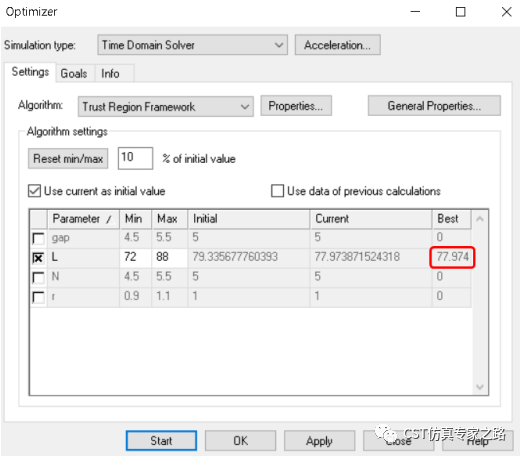

返回settings界面，同樣可以看到Best result。

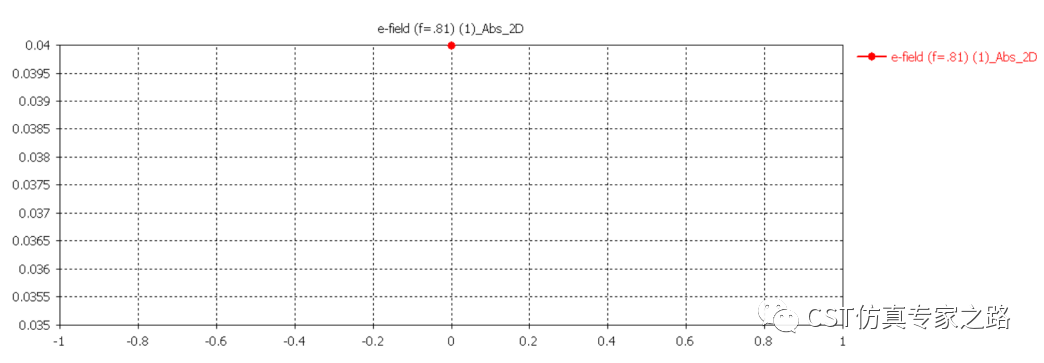

觀察后處理結果。在定義區域內的電場積分達到了設置目標0.04。
