在前段時間的公眾號文章里，我們分享了一篇關于CST生物模型導入方法的文章，針對手機仿真，本文將在上文的基礎上講解CST生物模型自動手握&自動頭對準的實現方法，導入效果如下圖。

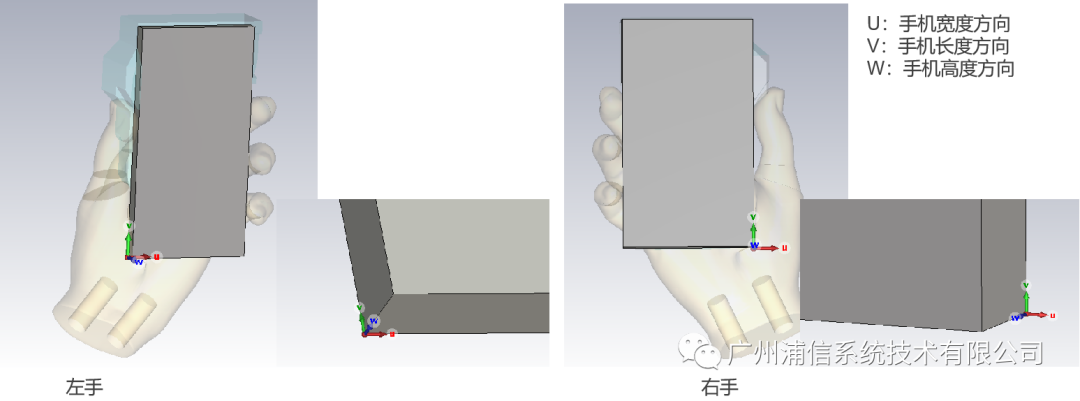

在導入自動對準手模前，我們需設置局部坐標系以及在導航樹中選中手機外殼模型作為自動手握調整的參考。（注意區別左右手的局部坐標系的不同，且該步驟并沒有導入手模型，僅用于展示。）

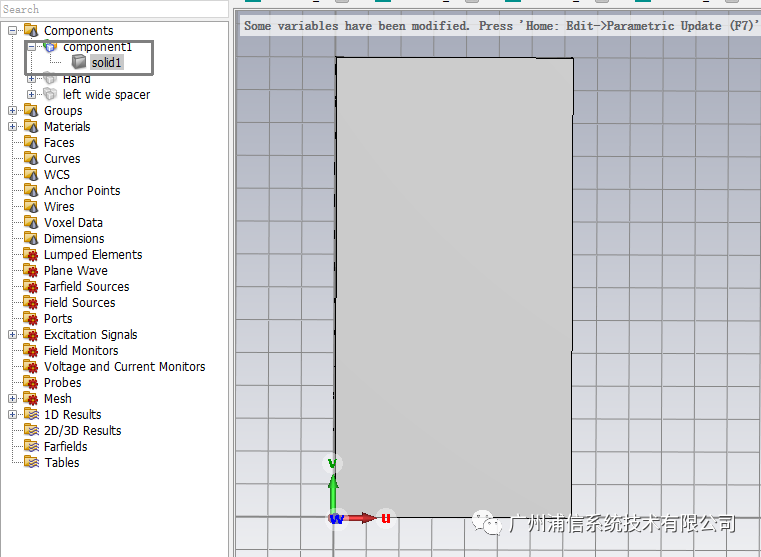

以左手模型為例，選中手機模型做下角底部，設置局部坐標系位置，注意坐標uvw的方向,在導航樹中選中手機外殼模型使其處于高亮狀態；

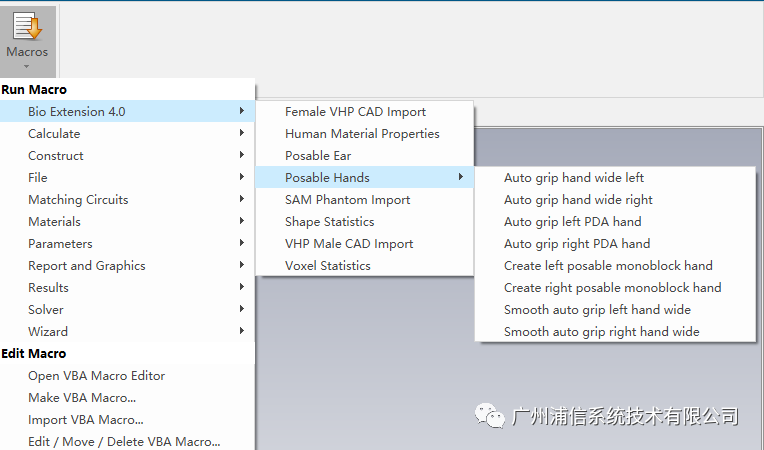

點擊Home功能欄Macro下拉菜單Bio Extension 4.0，選中我們需要的手摸，導入的手模效果如下圖：

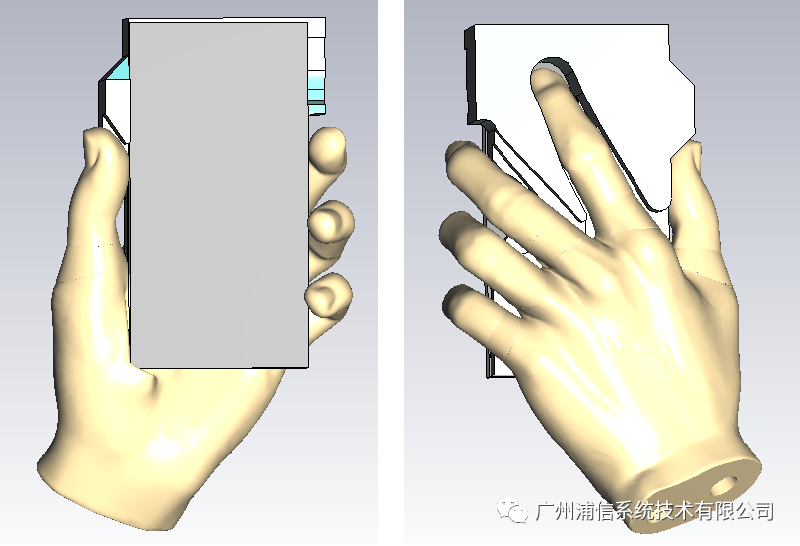

Auto gifp hand wide left模型導入CST效果圖

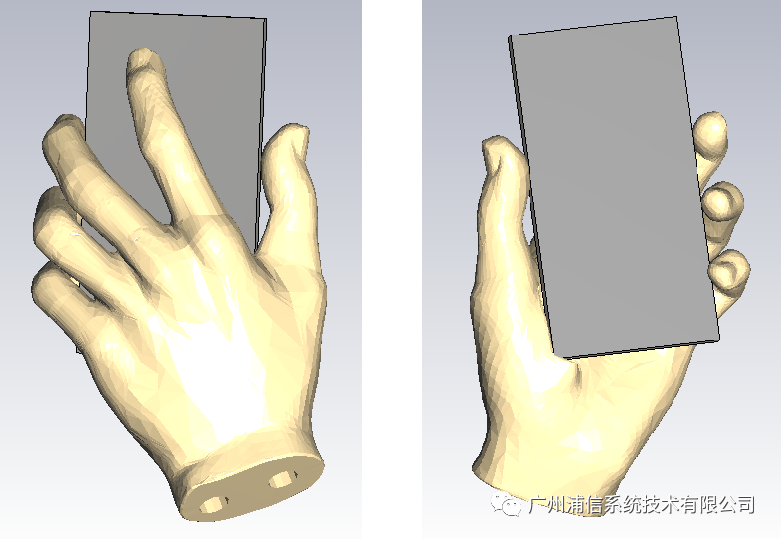

Auto gifp lest PAD hand模型導入CST效果圖

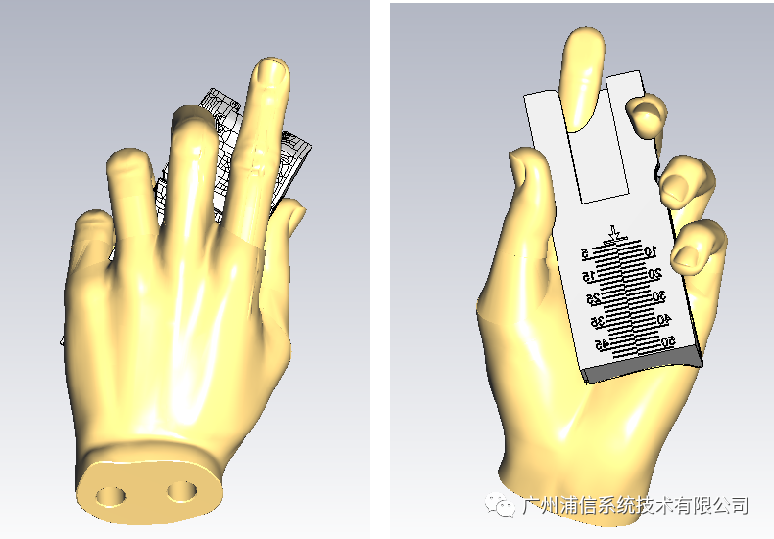

Great left posable monoblock hand模型導入CST效果圖（不會自動手握）

Smooth Auto gift left hand wide模型導入CST效果圖

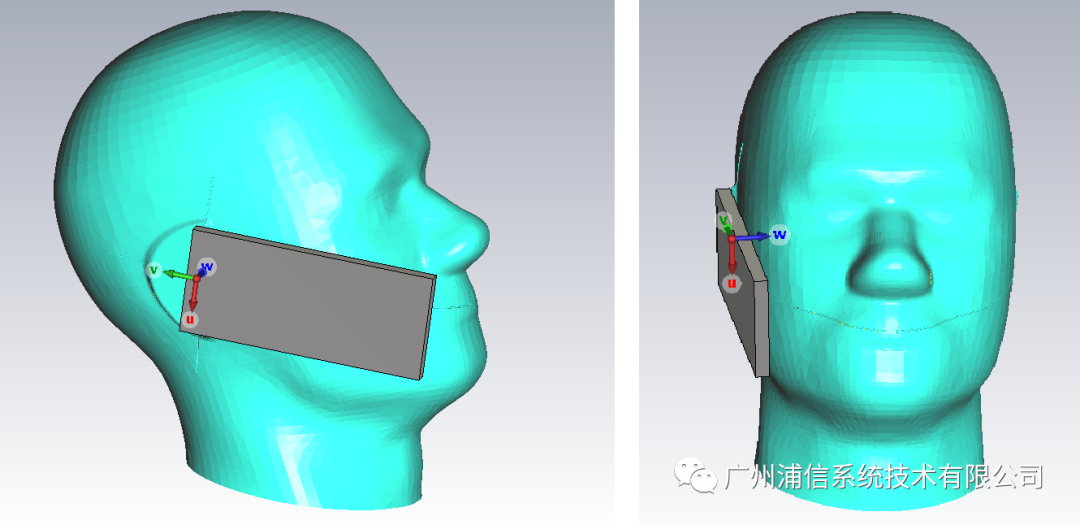

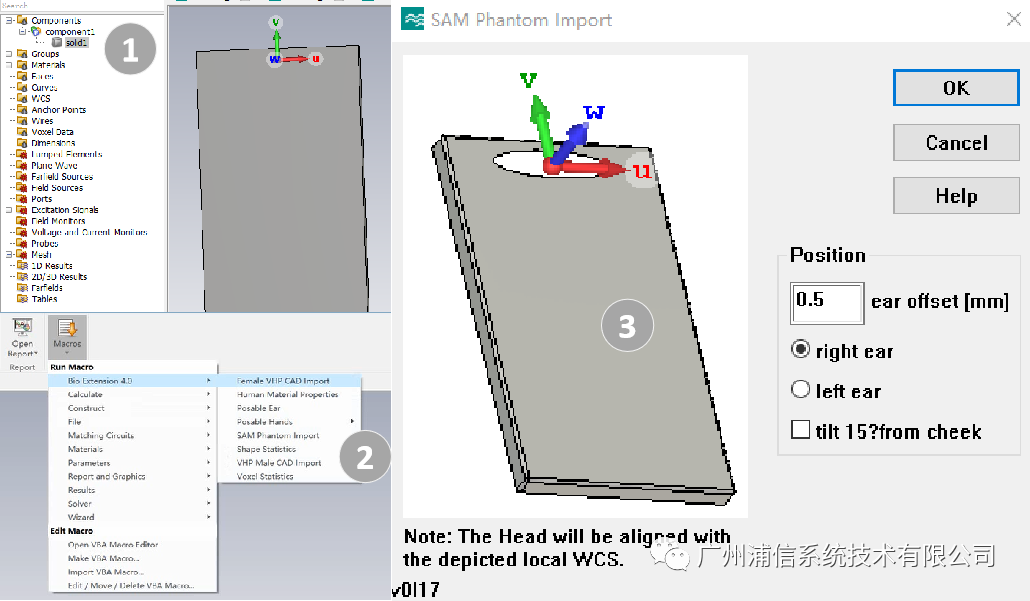

導入SAM Head Phantom頭模的方法和手模的方法類似，需要先設置局部坐標系，如下圖所示；然后在導航樹中選中手機外殼模型使其處于高亮狀態；點擊Home功能欄Macro下拉菜單Bio Extension 4.0，選擇SAM Head Phantom，在彈出來的窗口中設置對齊的位置，點擊OK按鈕。
