如何在CST中設置自由邊界

CST中的默認仿真邊界是六面體，那如果想要設置自由邊界，應該怎么做呢？

下面以一個簡單例子說明設置自由邊界的方法。

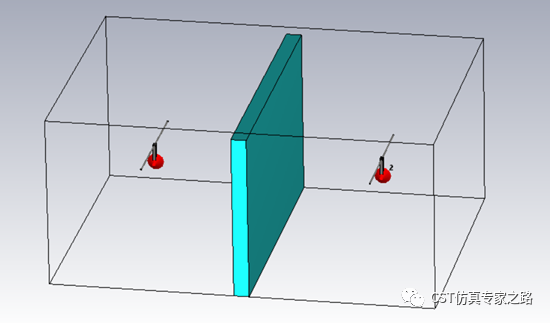

（1）想要實現自由邊界需要在六面體內做填充，首先根據需要創建一個形狀，本例中想讓計算區域成眼鏡形，因此只需要建立一個扁形六面體即可。

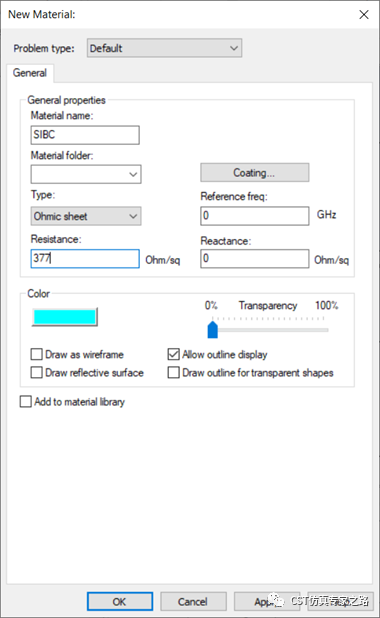

（2）設置SIBC材料，材料類型選擇Ohmic sheet，阻抗設為377歐姆。將前一步所建立的形狀設為SIBC材料。

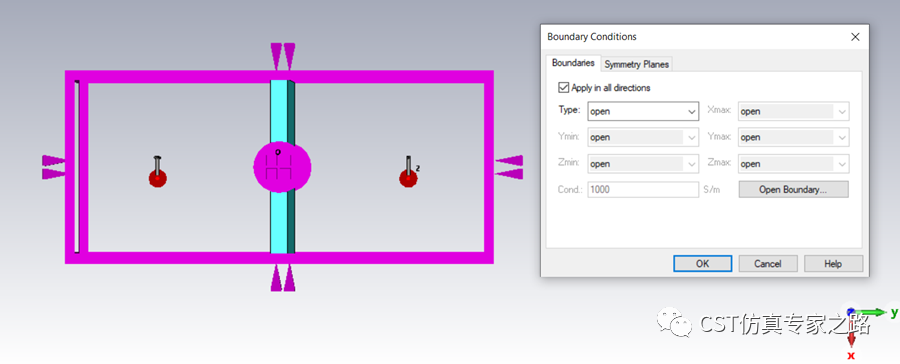

（3）邊界條件設置為Open。

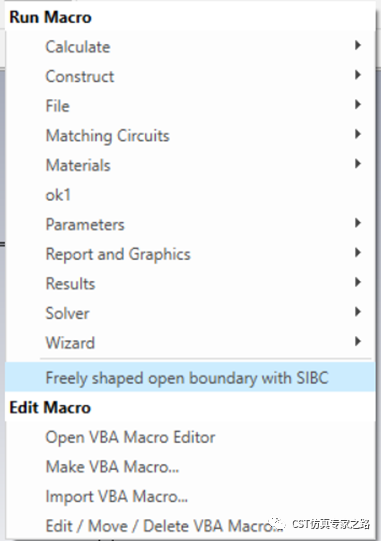

（4）通過Macros->import VBA Macros導入Freely shaped open boundary with SIBC宏。

導入完成后執行。

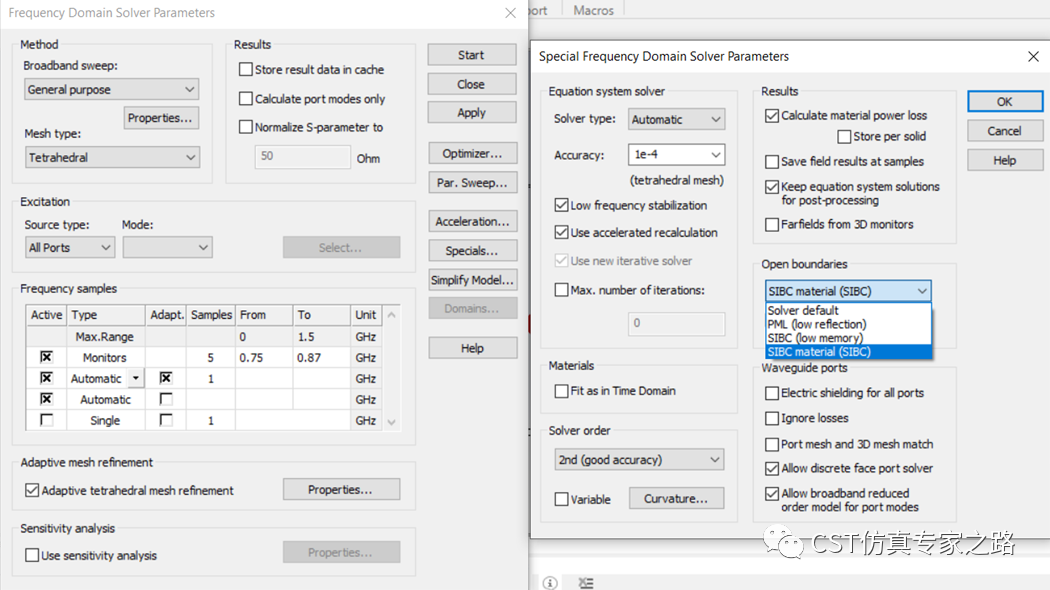

（5）執行后，可以在F solver設置---special中查看open boundaries，因為執行了macro，已自動選擇到SIBC material（SIBC）。

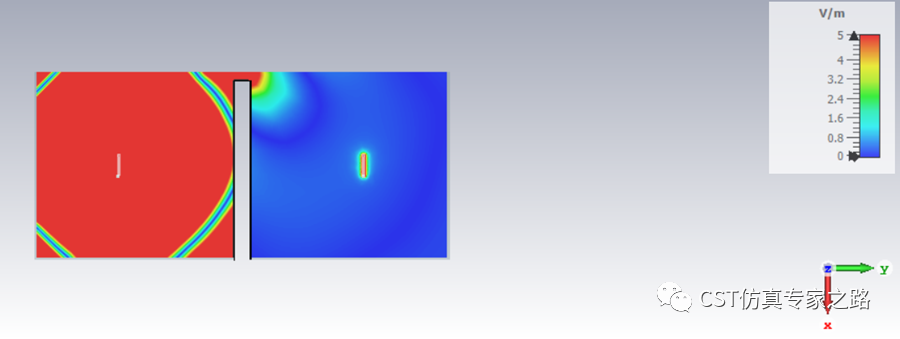

（6）設置完成，此時運行仿真并查看結果，得到如下電場分布，可以看到整個計算區域邊界已被改變。
