傳導CE測試平均值數據是否還需終測？

民品標準中規定傳導CE測試有準峰值和平均值限值，如圖1所示。

在傳導CE測試時各實驗室都有2個測試過程：

（1）預掃描測試；

（2）終測。

圖1 傳導CE測試要求

表1為GB4824在試驗場地測量時，1組A類設備的騷擾電壓限值（交流電壓端口）。根據這個測試過程，GB/T 6113.201附錄C給出的測量流程圖和判據導則如圖2所示：

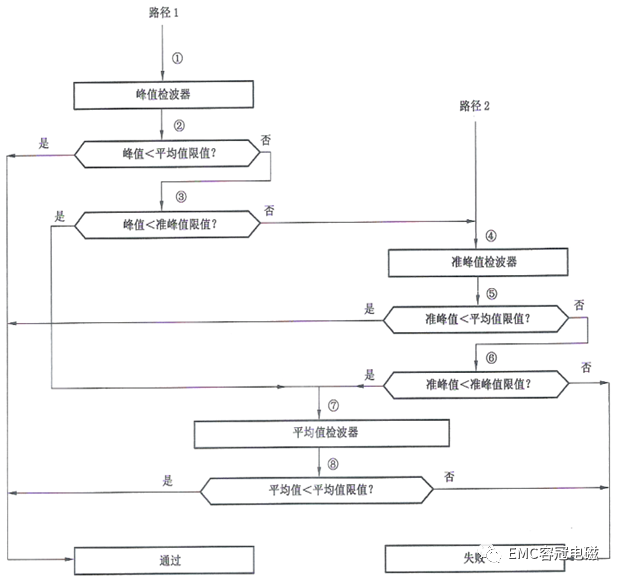

圖2 傳導測量檢波器試驗流程圖

圖2給出2個路徑，其中路徑1就是各實驗室普遍采用的方法，其分為3步：

（1）峰值與平均值限值比較；

（2）峰值與準峰值限值比較；

（3）平均值與平均值限值比較；

該路徑分別使用了峰值檢波器、準峰值檢波器和平均值檢波器。

路徑2由于測試時間太長，一般不選用，這里不再贅述。

在預掃描結束后，使用準峰值檢波器進行終測，大家對這一步已經是共識，是必要的一步。但路徑1中提到的峰值與平均值限值比較，則分歧就出現了。因為在日常測試中大家都會選擇峰值檢波器和平均值檢波器一起進行預掃描。平均值檢波器預掃描就是最終結果不需要再進行終測。

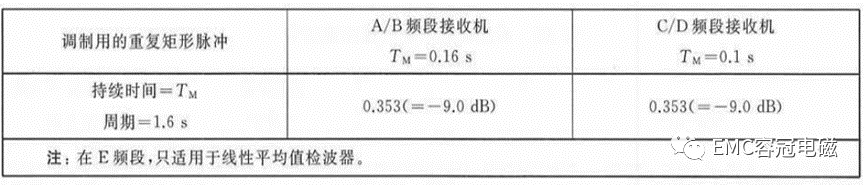

平均值檢波器的測量時間：確定信號包絡平均值的有效時間。同時平均值檢波器充電和放電時間在A、B段為160ms，如圖3所示：

圖3 平均值檢波器充電放電時間

同時在GB/T 6113.201 8.5條款中規定“在找到發射信號的最大值后，以適當的測量時間用準峰值和/或平均值檢波器測量發射電平（如果讀數在限值附近波動，則至少需要15s時間）”。

綜上所述，傳導CE測試駐留時間一般為20ms，但此時間相對于平均值檢波器充放電常數，測試駐留時間遠遠小于平均值檢波器的充放電常數。因此在傳導CE測試中，使用平均值檢波器終測是必要的。
