磁性材料基礎理論
01、磁導率
磁導率是表征磁介質磁性的物理量,表示在空間或在磁芯空間中的線圈流過電流后,產生磁通的阻力、或者是其在磁場中導通磁力線的能力,其公式如下:
其中H是磁場強度、B是磁感應強度,磁導率常用來表示,為介質的磁導率,或稱為絕對磁導率。通常使用的是磁介質的相對磁導率μr,其定義為磁導率μ與真空磁導率μ0之比:
初始磁導率
是指基本磁化曲線妥H→0時的磁導率:
磁導率的測量
磁導率的測量是間接測量,測出磁芯片繞組線圈的電感量,再用公式計算出磁芯材料的磁導率,磁導率的測試儀器就是電感測試儀。
L是電感量、D是磁芯的磁路長度、A是磁芯的橫截面積,μ0是真空磁導率,N為線圈的匝數。
02、磁化曲線和磁滯回線
鐵磁材料具有獨特的磁化性質,在一塊未磁化的鐵磁材料的外面密繞線圈,流過線圈的磁化電流從零逐漸增大時,鐵磁材料的磁感應強度B是沿起始磁化曲線隨線圈的磁場強度H變化的,當H增大到最大值后,繼續減小到1,然后恢復到初始0值時,稱B按照這個變化過程所描繪的曲線為磁滯回線。
磁滯回線表示磁場強度周期性變化時,強磁性物質磁滯現象的閉合磁化曲線。基本磁化曲線是對磁感應強度最大值取不同的數值,就得到一系列的磁滯回線,連接這些回線頂點的曲線叫基本磁化曲線。

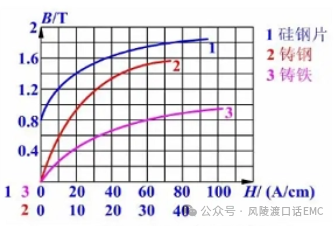

圖1:幾種鐵磁性物質的磁化曲線
磁滯回線具有結構靈敏的性質,很容易受各種因素的影響。磁滯回線的產生則是由于技術磁化中的不可逆過程引起的,磁滯回線反映了鐵磁質的磁化性能,它說明鐵磁質的磁化是比較復雜的。
圖2:鐵磁質超始磁化曲線和磁滯曲線
不同的磁化質有不同形狀的磁滯回線,不同形狀的磁滯回線有不同的應用。磁滯回線為選材提供了依據,B-H磁滯回線所圍面積與磁滯損耗成正比,在交流電中磁滯損耗會鐵芯發熱而損耗電能,應想辦示減小磁滯損耗。
圖3:不同鐵磁材料的磁滯回線
