電快速瞬變脈沖群（EFT：Electrical Fast Transient/Burst）有些人可能對他比較陌生，今天給大家普及下。
一、 產生背景
電網中眾多開關在切換過程（切斷感性負載、繼電器觸點彈跳等）時會產生的噪聲；這類的噪聲的特點是 時間短，連續、峰值高；為了模擬此類噪聲對設備的影響，進而有了EFT實驗，測試設備的穩定性。
二、 詳細闡述
1. EFT 屬于EMS，即 外界噪聲對測試設備的影響；
2.實驗方式為，EFT噪聲模擬器產生的噪聲注入到隔離的220V的交流電壓源或以耦合的方式疊加到通信線上，均以共模噪聲的方式進入到被測設備。
3. 噪聲頻段，IEC規定5kHz和00kHz，有些公司會做2.5kHz的測試，因為頻率低，噪聲周期時間會變長，從這一個方面看對設備的測試更嚴苛。
下圖是 噪聲的具體波形描述：
當測試頻率5k時，實驗時間1min，在這期間，每隔300ms 會有一個持續15ms的脈沖群，脈沖群里面波形速率為5k。
當測試頻率為100k時，實驗時間1min，在這期間，每隔300ms 會有一個持續0.75ms的脈沖群，脈沖群里面波形速率為100k。

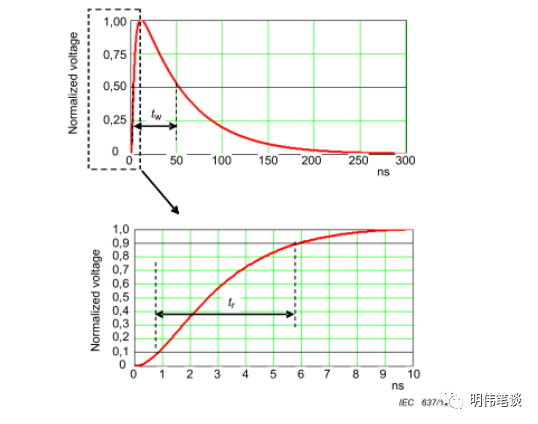

5k和100k的重復波形，上升時間5ns，持續脈寬50ns
4. 噪聲電壓，如下圖分為幾個等級，例如RS485通信端子標準1kV，通常實驗2kV，開關電源4kV或更高。
三、總結
對于實驗了解透徹的好處就是，你能判斷你設計可不可靠，因為在你電路里如果有開關，因為參考地的差異性，噪聲也是存在的，那芯片會不會壞呢？就可以用這些標準規定的實驗做為參考數據。
