應用HFSS設計小型化Vivaldi天線

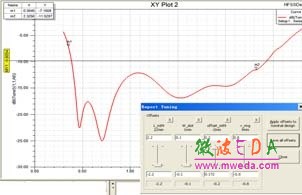

圖5 使用微擾功能調節駐波

圖6 微擾結果和仿真結果比較

圖7 經幾次微擾調節后的 S11 參 數

圖8 調整好的天線 VSWR

    3 實驗結果

    通過仿真得到頻帶內若干個頻點的方向圖，以及增益曲線隨頻率的變化特性（圖 9）。 從圖 9a）、b）中可以看到天線的輻射類似于偶極子輻射方式，可見是天線的金屬部分在輻射，但頻率升高時縫隙的輻射是主要的。

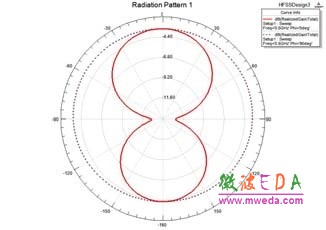

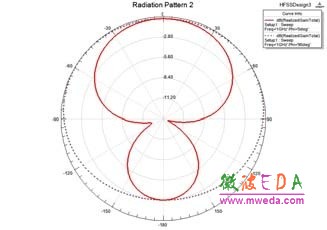

a）0.5GHz         b）1GHz

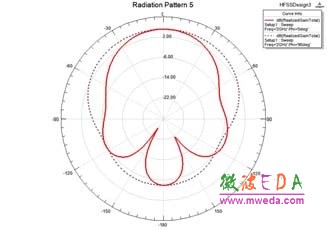

 c）1.5GHz           d）2GHz

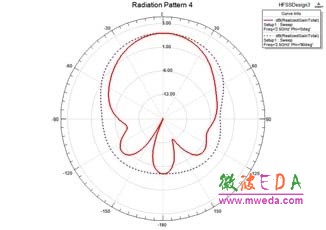

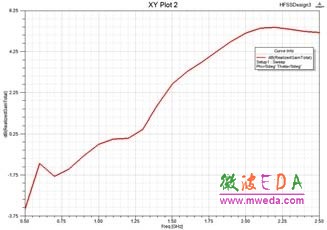

 e）2.5GHz                   f）天線增益隨頻率的變化

 圖9  天線增益

    4 結論

    本文提出了一種Vivaldi 天線的小型化方法，并采用HFSS 對天線進行仿真。該天線的VSWR 小于2 的帶寬為 0.38GHz～2.7GHz，具有中等增益，可以廣泛應用在接收天線中。
