HFSS場計算器功能介紹

    3. 場計算器功能介紹

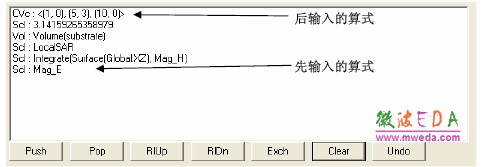

    3.1 算式輸入和確認區

    算式輸入自上而下，最上面算式是最新輸入的，最下面算式的是最先輸入的。 (注意：這與傳統的手持式數學計算其輸入是相反的)

    3.2 算式輸入區操作

    算式輸入區操作是通過其底部一排按鈕實現的。
    Push：壓棧，將算式顯示區的第一行壓入棧區作緩存。
    Pop：出棧，將棧區中的算式彈出進入算式輸入區，算是中原有的第一行刪除。
    Rlup：向上滾動，棧區頂行移動到棧區底部，棧區內其他部分上移。
    Rldn：向下滾動，棧區底行移動到棧區頂部，棧區內其他部分下移。
    Exch：交換，算式區的第一行和第二行上下交換。
    Clear：清除，清除算式輸入區的公式。
    Undo：撤銷上一步操作。

    3.3 物理量輸入

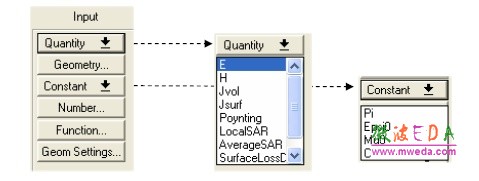

    輸入欄 Input Column 包括所有計算所需的物理量：場數據、幾何結構數據、數值。點擊Qty (quantity)下拉菜單可以輸入當前工程的場數據(如電場、磁場、坡印廷矢量等)。

    所有物理量輸入都是基于當前的激勵情況（在Edit Source 中可以更改場的激勵）

    E：電場；
    H：磁場；
    Jvol：體電流，由如下公式計算，包含傳導和位移電流。

    Jsurf：面電流，由如下公式計算：

    n是面的法線。
    Poynting：坡印廷矢量；

    Local SAR：局部比吸收率和 Average SAR 平均比吸收率，計算如下：

    ρ 是質量密度。

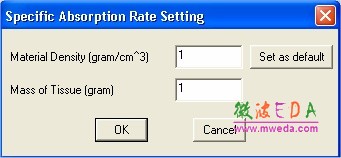

    局部比吸收率是根據初始場量計算得到的，平均比吸收率是對于每個網格點計算包圍該 網格點的小體積的平均 SAR。該體積通過 HFSS > Fields > SAR Setting… 設置確定。

    Surface Loss Density 面損耗密度和Volume Loss Density 體損耗密度：可以直接輸出到 Ansoft ePhysics™ 模塊中進行熱分析的量。通過如下公式計算得到：

    Geometry：計算中所用到的幾何結構。

    Constant：常數選擇在物理和電磁場中常用的常數，如 Pi，E0，U0， C 等。

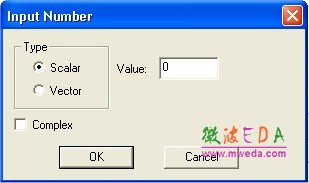

    Number：輸入標量、矢量、復數等計算中用到的數。

    Function：調用預先定義的變量和 HFSS 內部保留的變量。

    Geometry Settings：設置幾何結構的采樣點數。
