13.3 HFSS諧振腔分析之新建HFSS工程

文章來源: 本站原創(chuàng)    錄入: mweda.com

    1．運行 HFSS 并新建工程

    雙擊桌面上的 HFSS 快捷方式，啟動 HFSS 軟件。HFSS 運行后，會自動新建一個工程文件，從主菜單欄選擇【File】→【Save As】命令，把工程文件另存為 Resonator.hfss；然后右鍵單擊工程樹下的設計文件名 HFSSDesign1，從彈出菜單中選擇【Rename】命令項，把 設計文件重新命名為 Cavity。

    2．設置求解類型

    設置當前設計為本征模求解類型。

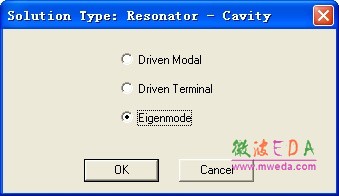

    從主菜單欄選擇【HFSS】→【Solution Type】，打開如圖 13.5 所示的 Solution Type 對話框，選中 Eigenmode 單選按鈕，然后單擊按鈕，完成設置，退出對話框。


圖 13.5 設置求解類型
