12.4 HFSS差分對分析之分配端口激勵

    把矩形面 Port1 和 Port2 設置為波端口激勵，并設置 Trace1 和 Trace2 為差分信號對。

    （1）在操作歷史樹中，單擊選中 Port1，此時名稱為 Port1 的矩形面會高亮顯示。

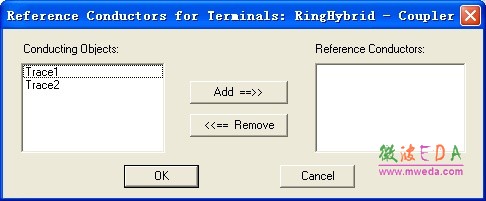

     （2）在三維模型窗口中單擊右鍵，從彈出菜單中選擇【Assign Excitation】→【Wave Port】 命令，打開如圖 12.19 所示的對話框，單擊對話框中的按鈕，設置 Port1 為波端口激勵， 并自動分配終端線。

圖 12.19 激勵端口參考導體和終端線

    說明： 因為在本例中沒有單獨添加帶狀線的參考地，而是使用默認的外部理想導體 邊界表面作為參考地，所以圖 12.19 所示對話框中的 Reference Conductors 欄顯示為空。

    （3）完成后，波端口激勵和終端線的名稱會自動添加到工程樹的 Excitations 節點下，且 波端口自動命名為 WavePort1，展開工程樹下的 Excitations 節點，把 Excitations 節點下的波 端口名稱 WavePort1 修改為 P1。

    （4）重復上述步驟（1）～ 步驟（3），選中 Port2，為其分配波端口激勵，并把波端口的名稱修改為 P2。 全部設置完成后，在工程樹的 Excitations 節點下可以顯示出添加的所有波端口激勵 P1、P2 和終端線 Trace1_T1、Trace2_T1、Trace1_T2、Trace2_T2，如圖 12.20 所示。

圖 12.20 工程樹下的波端口和終端線

     12.4.3 設置差分信號線

    如果波端口內部包含了兩根終端線，那么就可以激活差分對設置命令，把這兩根終端線 設置為差分對。這里把 Trace1 和 Trace2 設置為一對差分信號線。

    （1）右鍵單擊工程樹下的 Excitations 節點，從彈出菜單中選擇【Differential Pairs】，打開 Differential Pairs 對話框，如圖 12.21 所示。

圖 12.21 設置差分對操作

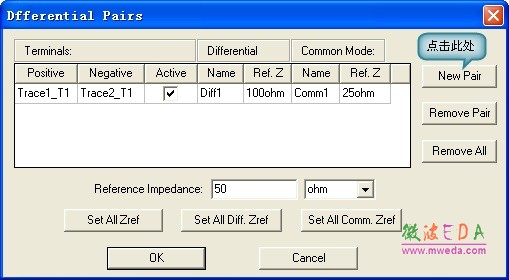

    （2）單擊對話框中的按鈕，把端口 P1 上的終端線 Trace1_T1 和 Trace2_T1 設置為差分對；再次單擊對話框的按鈕，把端口 P2 上的終端線 Trace1_T2 和 Trace2_T2 設置為差分對，如圖 12.22 所示。最后，單擊對話框按鈕，完成差分對設置。

圖 12.22 設置差分信號

    12.4.4 端口平移

    HFSS 仿真計算的時間、所消耗的內存與模型的大小是成正比的。我們這里所分析的差 分信號線的實際長度是 1000 密耳，但為了節約計算時間，在建模時我們只創建了 100 密耳長度的差分線。因此，在數據后處理時需要通過波端口的端口平移（Deembed）功能給出實際1000 密耳長度差分信號線的分析結果。這里，需要把波端口 P2 向外平移 900 密耳。

    （1）雙擊工程樹 Excitations 節點下的端口 P2，打開 Wave Port 對話框。

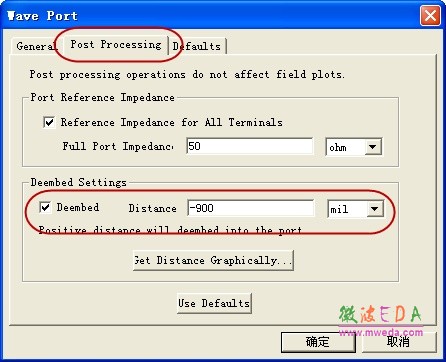

    （2）單擊對話框的 Post Processing 選項卡，選中 Deemed 復選框，在 Distance 對應的文本框中輸入900mil，如圖 12.23 所示；然后單擊按鈕完成設置。

圖 12.23 端口平移

    說明：在Distance 對應的文本框中，輸入正數表示端口平面向物體內部移動，輸入負 數表示端口平面向遠離物體的方向移動。
