11.4 HFSS陣列天線設計之邊界條件和激勵設置

文章來源: 本站原創    錄入: mweda.com

    11.4.3 為陣元波導底面分配波端口激勵

    (1)按下快捷鍵 F,切換到面選擇狀態;單擊 WaveGuide 的前表面靠近底面的位置,然后按下快捷鍵 Ctrl+B,選中WaveGuide 的底面。

    (2)在三維模型窗口任意位置單擊鼠標右鍵,從彈出菜單中選擇【Assign Excitation】→ 【Wave Port】,打開“波端口激勵設置”對話框,如圖 11.16 所示。

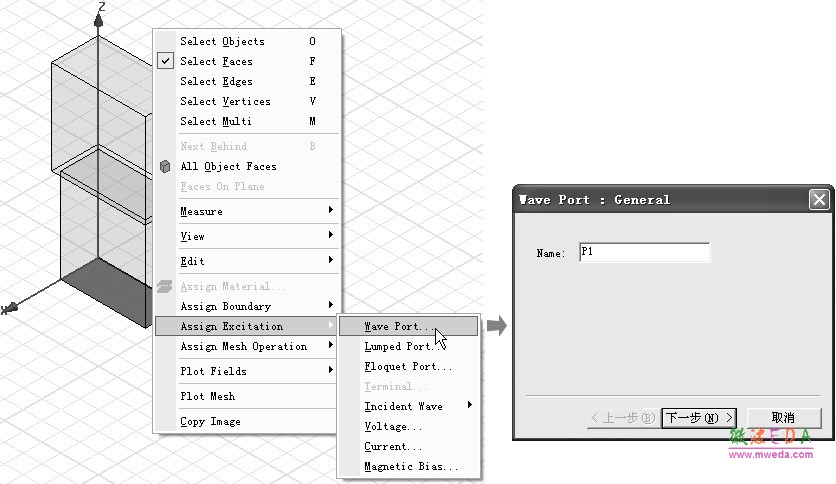

圖 11.16 設置波端口激勵的操作

    (3)在該對話框中,Name 項對應的文本框內輸入波端口激勵的名稱 P1,其他項保持默認設置,一直單擊 按鈕,直到完成。

    11.4.4 為 AirBox 上表面分配 Floquet 端口激勵

    (1)單擊 AirBox 的上表面,選中該表面。

    (2)在三維模型窗口任意位置單擊鼠標右鍵,從彈出菜單中選擇【Assign Excitation】→ 【Floquet Port】,打開如圖 11.17 所示的“Floquet 端口激勵設置”對話框。

    (3)Floquet 端口激勵的名稱保持默認名稱不變;對話框中的 A、B 項分別用于設置陣元的排列方向,因為陣元分別沿著 x、y 方向排列,所以可以設置A 方向沿著 x 軸正向,B 方向沿著 y 軸正向。

    (4)在對話框中,單擊 A 項左側的文本框,從其下拉列表中選擇 New Vector…,進入定 義 A 方向的狀態;在 HFSS 用戶界面底部狀態欄 X、Y、Z 對應的文本框中分別輸入0.05,0.05 和 2,單擊回車鍵確定;然后在狀態欄 dX、dY、dZ 對應的文本框中分別輸入 0.5,0 和 0,再次單擊回車鍵確認。這樣即設置了 A 方向為沿著x 軸的正向。

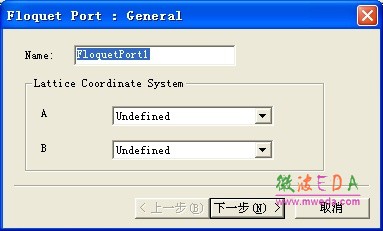

圖 11.17 “Floquet 端口激勵設置”對話框之一

    (5)和步驟(4)操作相同,設置 B 方向沿著 y 軸的正向。在對話框中,單擊 B 項左側 的文本框,從其下拉列表中選擇 New Vector…,進入定義 B 方向的狀態;在 HFSS 用戶界面底部狀態欄 X、Y、Z 對應的文本框中分別輸入0.05,0.05 和2,單擊回車鍵確定;然后在狀態欄 dX、dY、dZ 對應的文本框中分別輸入 0,1 和 0,再次單擊回車鍵確認。

    (6)然后單擊對話框的按鈕,打開 Phase Delays 界面,設置Floquet 端口的掃描角。Floquet 端口掃描角的設置必須與主從邊界上掃描角的設置一致,如圖 11.18 所示。

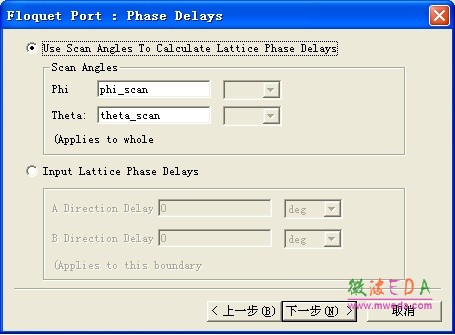

圖 11.18 “Floquet 端口激勵設置”對話框之二

    (7)再次單擊對話框的按鈕,打開 Modes Setup 對話框,設置工作波模式。其中,Number of Modes 項輸入4,其他項設置如圖 11.19 所示。

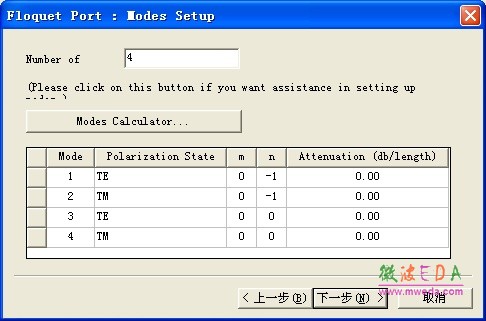

圖 11.19  Floquet 端口激勵設置對話框之三

    (8)設置好上述各項后,其他項都采用默認設置,一直單擊對話框的按鈕, 直到完成。

    (9)完成 Floquet 端口設置后,端口名稱 FloquetPort1 會添加到工程樹的 Excitation 節點 下;展開工程樹下的 Excitation 節點,選中 FloquetPort1 項,高亮顯示定義的 Floquet 激勵端口,如圖 11.20 所示。


圖 11.20 顯示 Floquet 激勵端口
