10.12 HFSS微帶天線設計之查看優化后的天線性能

    由上一節的優化設計結果可知，當 Length = 29.45GHz，Width= 41.4GHz 時，天線的諧振頻點在2.45GHz。本節將把變量設置為上述優化值，查看天線的各種性能。

     首先，從主菜單選擇【HFSS】→【Design Properties】命令，打開設計屬性對話框， 把變量 Length 的值由原來的 31mm 改為 29.45mm。然后，雙擊工程樹 Analysis > Setup1 節 點下的 Sweep1 項，在打開的 Edit Sweep 對話框中，把Count 值由13 改為 25，細化頻率掃描點，并單擊按鈕確定。最后，右鍵單擊工程樹 Analysis 節點下的 Setup1 項，從彈出菜單中選擇【Analyze】，運行仿真分析。

    仿真分析完成后，查看優化后的天線的各項參數。

    10.12.1 查看 S11參數

    右鍵單擊工程樹下的Results節點，從彈出菜單中選擇【Create Modal Solution Data Report】 →【Rectangular Plot】命令，打開報告設置對話框，對話框采用和圖10.31 相同的設置， 單擊按鈕生成如圖 10.42 所示的S11掃頻曲線報告圖。 在S11掃頻曲線報告里標注出最小值點，可以看出，Length=29.45mm，Width=41.4mm 時， 天線的諧振頻點在 2.45GHz，此時S11 ≈ 16.6dB。

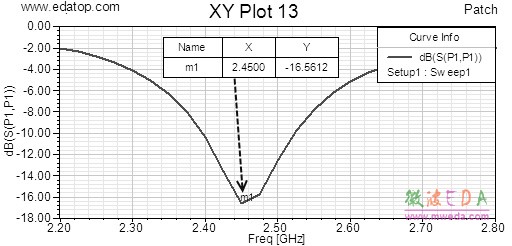

圖 10.42 Length=29.45mm，Width=41.4mm 時 S11掃頻曲線

    10.12.2 查看S11參數的Smith 圓圖結果

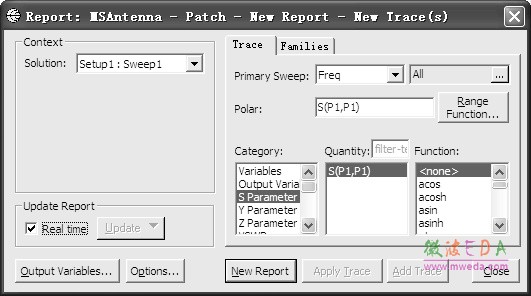

    右鍵單擊工程樹下的 Results 節點，從彈出菜單中選擇【Create Modal Solution Data Report】→ 【Smith Chart】命令，打開報告設置對話框，對話框的Trace 選項卡界面采用如圖10.43 所示的設置，然后單擊按鈕，生成如圖10.44 所示的S11參數Smith 圓圖報告。

圖 10.43 Smith 圓圖“報告設置”對話框

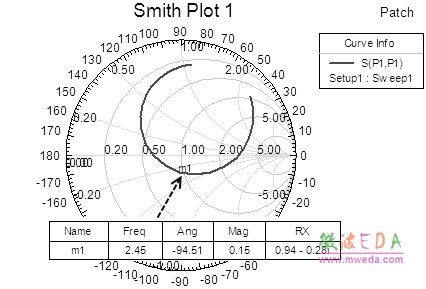

圖 10.44 S11參數的 Smith 圓圖結果

    在報告圖中標記出 2.45GHz 的位置，標記處顯示在 2.45GHz 時，天線的歸一化輸入阻抗 為(0.94-j0.28) 。
