10.8 HFSS微帶天線設計之求解設置

    本章設計的微帶貼片天線中心工作頻率在 2.45GHz，因此設置 HFSS 的求解頻率（即自 適應網格剖分頻率）為2.45GHz；同時添加1.5～3.5GHz 的掃頻設置，選擇快速（Fast）掃頻 類型，分析天線在 1.5～3.5GHz 頻段的回波損耗或者電壓駐波比。

    10.8.1 求解設置

    （1）右鍵單擊工程樹下的 Analysis 節點，從彈出菜單中選擇【Add Solution Setup】命令， 打開如圖 10.28 所示的 Solution Setup 對話框。

    （2）在該對話框中，Setup Name 項保留默認名稱 Setup1，Solution Frequency 項輸入 2.45GHz，Maximum Number of Passes 項輸入 15，Maximum Delta S 項輸入 0.02，其他項保持默認設置。然后單擊按鈕，完成求解設置。

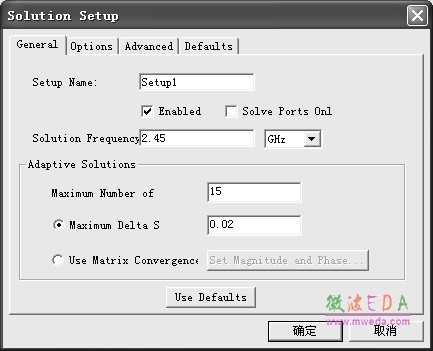

圖 10.28 求解設置

    （3）設置完成后，求解設置的名稱 Setup1 會添加到工程樹的 Analysis 節點下。

    10.8.2 掃頻設置

    （1）展開工程樹 Analysis 節點，選中求解設置項 Setup1，單擊右鍵，從彈出菜單中選擇 【Add Frequency Sweep】，打開 Edit Sweep 對話框，進行掃頻設置；如圖 10.29 所示。

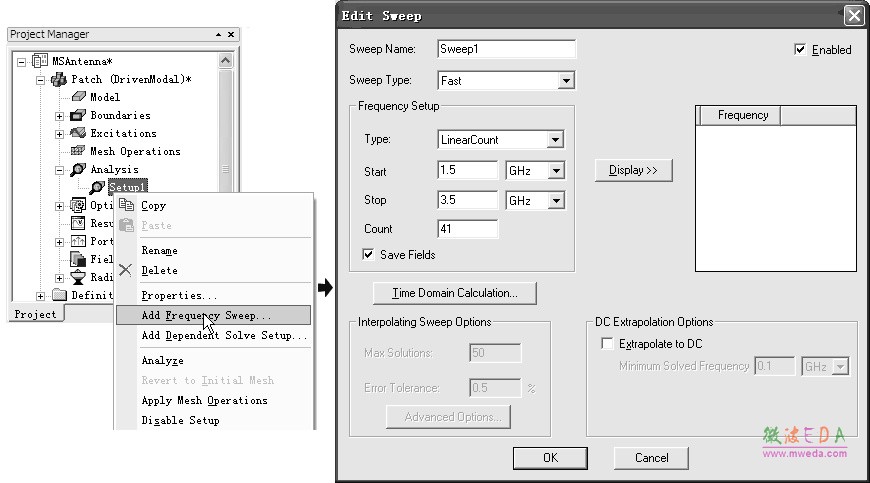

圖 10.29 掃頻設置

    （2）在該對話框中，Sweep Name 項保留默認名稱 Sweep1；Sweep Type 項選擇快速掃頻 類型Fast；在 Frequency Setup 欄，Type 項選擇 LinearCount，Start 項輸入1.5GHz，Stop 項輸 入3.5GHz，Count 項輸入 41。然后單擊對話框的按鈕，完成掃頻設置。

    （3）設置完成后，掃頻設置項的名稱 Sweep1 會添加到工程樹 Analysis 節點的 Setup1 下面。
