4.1.2 物體屬性對話框的詳細解釋

    物體的屬性對話框主要用于顯示和編輯物體模型的坐標位置、大小尺寸、名稱和材 料屬性等信息，對話框包含Command 選項卡和Attribute 選項卡兩部分，如圖 4.4 和 4.5 所示。下面來詳細講解對話框中的各項所表示的意義。

   首先來看 Command 選項卡，對于不同模型創建操作命令，該選項卡下的顯示項是不完 全相同的，但該選項卡的主要功能都是相同的，就是設置和更改物體模型的位置坐標和大小 尺寸。在建模時使用這一功能，用戶可以在三維模型窗口先用鼠標大概定位完成模型創建操作，然后在屬性對話框中Command 選項卡輸入模型的準確位置坐標和大小尺寸。

    接著來看Attribute 選項卡，對于所有的模型創建操作命令，該選項卡下的顯示項都是相同的。Attribute 選項卡界面中各項功能說明如下。

• Name ：用于編輯、修改所創建的物體模型的名稱。
• Material ：用于設置和修改物體的材料屬性；單擊該項右側的材料屬性按鈕，可以打 開材料設置對話框，從對話框中為模型選定所需要的材料。
• Solve Inside ：該項設置表示是否需要計算當前選中的模型內部的場。選中該復選框，表示需要求解該模型的內部場；不選該復選框，表示只需求解該模型的表面場。在 HFSS 默 認設置下，當物體的材料是介質或者是導電率小于105 S/m 的導體時，自動選中該復選框； 當物體的材料是理想導體或者是導電率大于 105 S/m 的良導體時，不選中該復選框。執行主菜單欄的命令項【Tools】→【Options】→【HFSS Options】，在彈出的對話框中，通過更改 Solve Inside threshold 值，可以改變 HFSS 中與該項相關的導電率的默認門限設置。
• Orientation ：模型的參考坐標系，可以是全局坐標系或相對坐標系。
• Model ：設置物體模型為實體模型（Model）或非實體模型（Non Model）；選中 該復選框表示該物體為實體模型，反之為非實體模型。如果某一個物體被設置為非實體 模型，HFSS 在仿真分析時，會忽略該模型產生的影響。

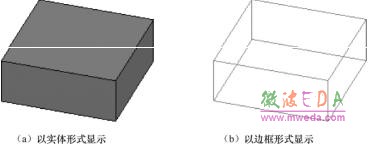

• Display Wireframe ：設置物體模型顯示形式；選中該復選框設置物體模型以邊框形式 （Wire Frame）顯示，反之設置物體模型以實體形式（Smooth Shaded）顯示。物體模型以邊框形式顯示和以實體形式顯示的區別如圖 4.7 所示。

圖 4.7 模型的顯示方式

• Color ：設置物體模型的顏色；單擊該項右側的 Edit 按鈕，即可打開調色板指定物體模 型的顏色。
• Transparent ：設置物體的透明度；單擊該項右側的按鈕，打開透明度設置滑動條， 移動滑動條可以設置物體透明度，其中 0 表示不透明，1 表示全透明；一般設置為0.4。
