3.2 柵格顯示和柵格平面

 在三維模型窗口，通常使用柵格（Grid）設置來輔助建模和定位；用戶可以設置柵格顯示的大小、類型和風格。從主菜單欄選擇【View】→【Grid Settings】命令，打開 圖 3.18 所示的柵格設置對話框，進行相關設置。柵格類型（Grid type）可以選擇笛 卡爾坐標系，也就是直角坐標系，或者極化（Polar）坐標系兩種，一般選擇默認的笛卡爾坐標系類型。顯示風格（Grid style）可以選擇點狀柵格或者線狀（Line）柵格。Auto adjust density to 復選框用于自動控制柵格間距；選中該復選框后，在三維模型窗口放大/縮小模型的過程中，屏幕上顯示的柵格大小也會隨之相應變化；如果不選中 Auto adjust density to 復選框，其下方的灰色文本框會被激活，在此設置固定的柵格間距。在對話框的最下方有個 Grid Visible 復選框，勾選該復選框后，在三維模型窗口會顯示出柵格；反之則不顯示柵格。

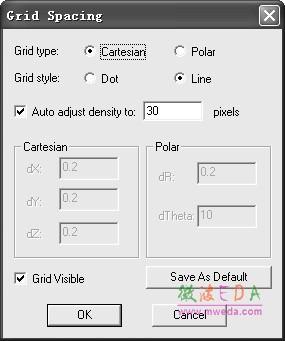

圖 3.18 柵格設置對話框

HFSS 中，為了方便建模工作，還定義了柵格平面。柵格平面就是三維模型窗口的當前 繪圖平面，從主菜單選擇【Modeler】→【Grid Plane】操作命令，可以選擇當前柵格平面為xy 平面、xz 平面或者yz 平面。需要說明的是，使用柵格平面并不會把用戶限制于二維坐標 平面，它只是為了方便創建基本的物體模型。
