CST中元胞邊界（Unit Cell）與周期邊界（Periodic）的區別

文章來源: 本站原創    錄入: mweda.com

    C：FITD+周期邊界

    • 使用FITD +周期邊界(Periodic)條件仿真波導相控陣天線元的輻射方向圖

    • 使用FITD仿真周期結構是一種特殊情況，因為相位是頻域特性，時域是沒有相位概念的！只能仿真兩個陣元間同相（相差0度）或反相（相差 180度）兩種特殊“相位”情況

    • 相差0度或180度是采用電壁或磁壁邊界條件來實現的，實際上不是周期邊界條件

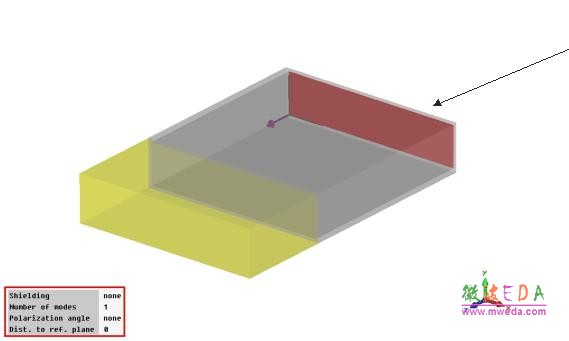

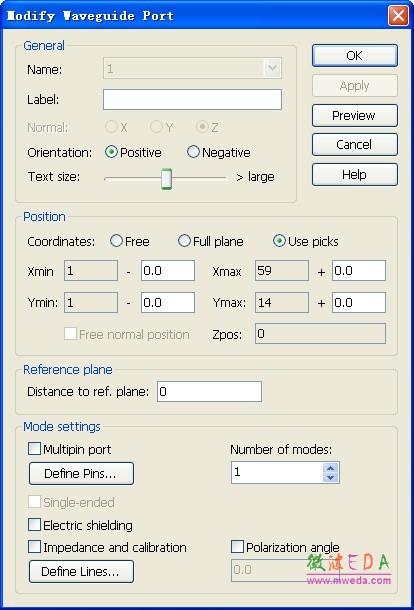

    • 激勵源：波導端口，如下圖所示





    邊界條件設置

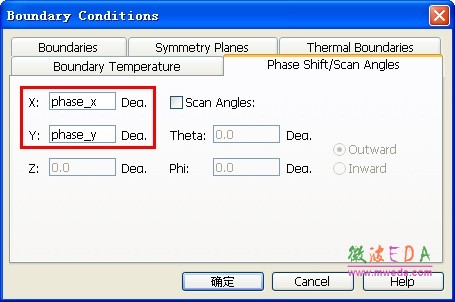

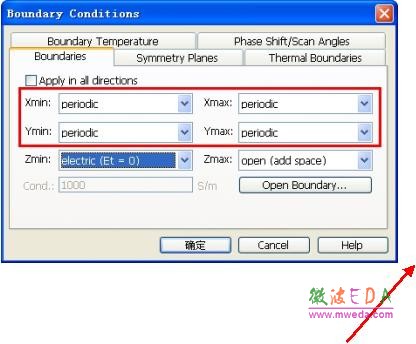

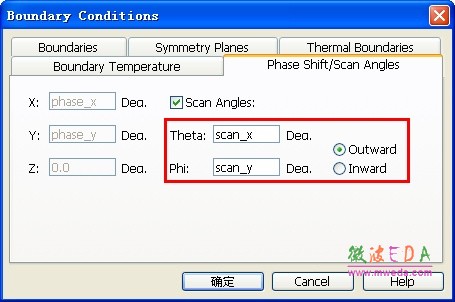

    假如在時域仿真中不小心使用了周期性邊界條件的話，如下圖中的設置，則必須要求phase_x, phase_y, scan_x, scan_y均等于 0。本例采用圖示設置。

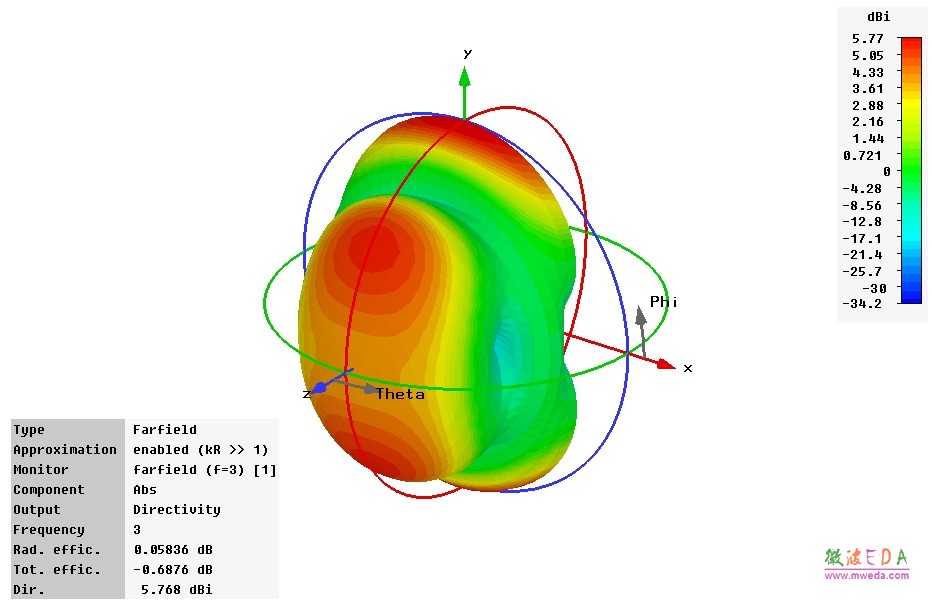

     頻率范圍的和遠場監視器設置與情況A相同，3GHz遠區場分析結果如下：
