CST問題集合（歡迎大家添加、解答）

[size=3]用cst仿真也有一段日子了，進步不不大，問題不少，總結一下，希望大家能夠討論一下解決方案

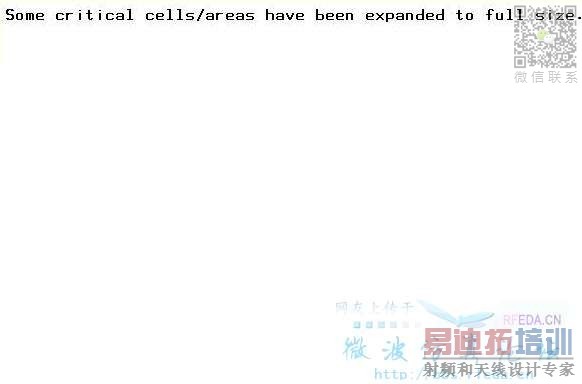

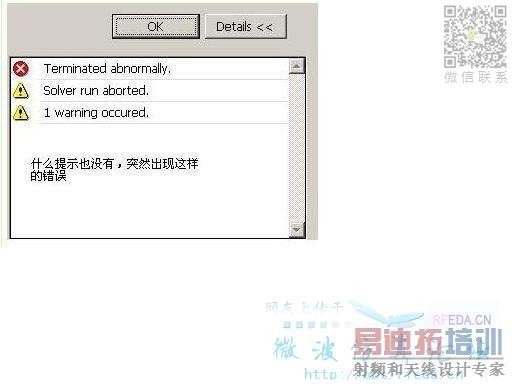

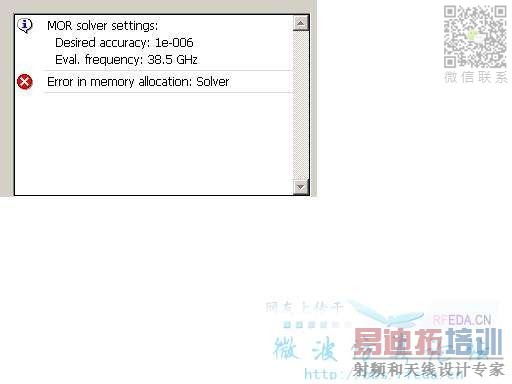

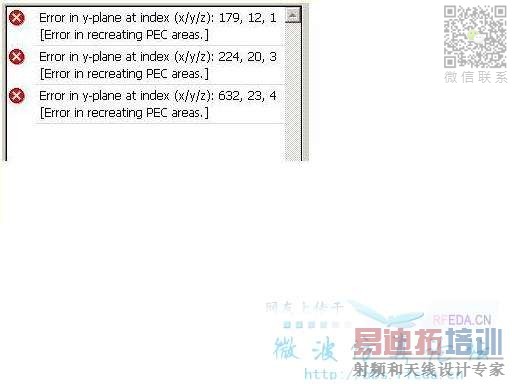

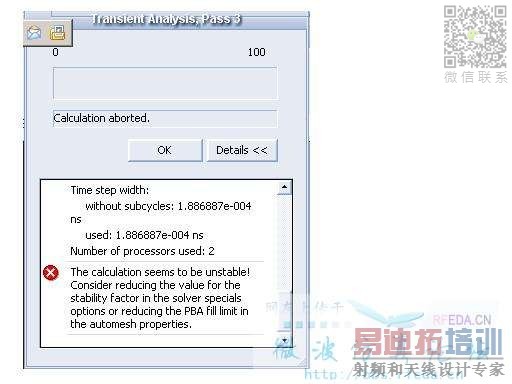

問題就如圖片上提示的那樣


•




•




•




•




•




•




•




  這個帖子發起已經很久了，現在大家一定還有一些新的有共性的問題，在這里一并歸類添加并給出解決方法。（這一樓持續更新，歡迎大家提供你所遇到的問題，能提供解決方法更好！）
  Error Message: Waveguide for port number 2 is too short. The Waveguide must be homogeneous for at least three mesh planes along propagation direction.
  可能原因：連接端口的模型尺寸太短，在三個mesh line之內模型材料不一致。
  參考解決方法：
  1. 加長連接waveguide port部份的模型的尺寸。（常見于Coaxial Structure）
  2. 提高網格密度。對于總網格數已經很高的結構，可以使用local mesh properties，局部提高waveguide port附近傳播方向的網格密度。
  參考資料：
  1. CST Help: "Waveguide Port Overview"
  2. 帖子：http://bbs.rfeda.cn/read.php?tid=40668#
  Error Message: Port 1 is inhomogeneously filled within the first 3 mesh cells. Cannot start solver.
  可能原因：網格密度太低或著金屬材料之間有重疊。
  參考解決方法：
  1. 提高網格密度。對于總網格數已經很高的結構，可以使用local mesh properties，局部提高waveguide port附近傳播方向的網格密度。
  2. 檢查端口附近模型結構是否重疊或錯位（導入模型），使用local modification或者heal。
  參考資料：
  1. CST Help: "Waveguide Port Overview"
  2. CST Help: "CAD Data Import and Export Overview"
  Error Message: Port number 1 is filled with metal . Maybe the background material is defined as PEC！
  可能原因：背景材料設置錯誤或著網格密度過低，Port附近Mesh cell被設置為PEC（staircase mode）。
  參考解決方法：
  1. 提高網格密度。對于總網格數已經很高的結構，可以使用local mesh properties，局部提高waveguide port附近傳播方向的網格密度。
  2. 檢查背景材料設置。尤其是應用了不熟悉的Template。
  參考資料：
  1. CST Help: "Waveguide Port Overview"
  2. CST Help: "Mesh Generation Overview"
  3. 帖子：http://bbs.rfeda.cn/read.php?tid=40198#

  繼續發







•




  就最后一個問題，沒得解決。
  其他問題倒是都遇到過，也都有了解決得辦法。
  LZ能不能說說最后一個得解決方法?謝謝

  2樓的兄弟能不能把前邊的問題解答說一下，謝謝，最后一個我是降低了一下能量標準

  CST就是經常要出現警告或錯誤。
  我一般的解決辦法就是加密網格，或者降低能量標準。

  請教安裝cst 2006b完全版（3.1g，論壇ftp免費下載的）的安裝步驟，謝謝。我安裝后打開，需要licence文件，接下來該怎么做?謝謝各位！

  最后一個問題，我遇到過。是在仿真含有鐵氧體結構的時候。后來，我把飽和磁化強度提高一倍，就沒有這問題了。
  不知道你們遇到這個問題也是和鐵氧體相關嗎?

  不是，仿真腔體也出現了這種問題

  最后一個問題我是在仿真微帶天線遇到的,我的是結構有問題,改了就好了

  遇到這個警告，計算結果完全不對。







  沒有遇到過，txwz斑竹如果解決了，不要告訴我們一下

  9樓的問題我也遇到過，而且很偶然自己就消除了
  *** Warning ***
  Some PEC material is touching the boundary！ This may lead to inaccurate
  farfield results. Please check your structure.
  順便問一下這個問題誰遇到過沒有呀 ?

  這個問題好像可以這樣解決。 ITj0u&H:
  你先把端口刪除，在把頻率范圍設置好。然后再設置端口。 d\aarhD8*
  你試下，看行不行。
  在另外一貼看到的，不過我剛才試了下，好像沒法解決。

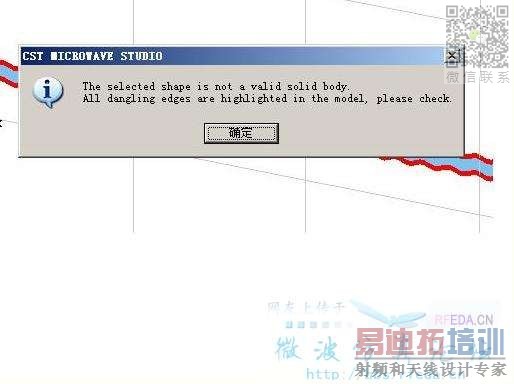

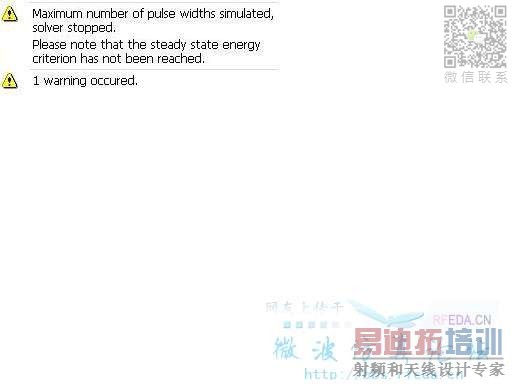

  最后一個是結果不收斂，有可能是諧振了。把仿真的收斂能量級改低一點，或者降低網格試試！

  CST在仿真曲面的時候不好用，經常會出現不穩定的情況，建議用自適應網格加密（比較費時間），看能否得到結果。

  謝謝，希望大家把自己的遇到的問題和解決方案添加上

  有些錯誤和警告，需把模型截圖房上來，有助于問題的解決。

  仿電小天線,方向性系數給出-12dB,郁悶死了
  帶寬還算對,就是增益和方向性系數
  還有就是效率經常有大于1的情況
  一般出現提示錯誤我認為有兩種可能,一是在建模時的不小心,模型真的有錯,二是網格劃分不夠精細的問題
  老師也提示我們,其實仿真的東西多少還是與現實有差別的,而且仿出來的東西可能本身就是錯誤的,還需要認為判斷的

  請問cst如何仿真波導中的高次模，比如lz的半徑微擾的園波導內的TE02模－TE01的變換問題阿?請教，謝謝！

  還有，再仿真波導的腔體中出現諧振，調整各個尺寸都無法消除?請教各位辦法?

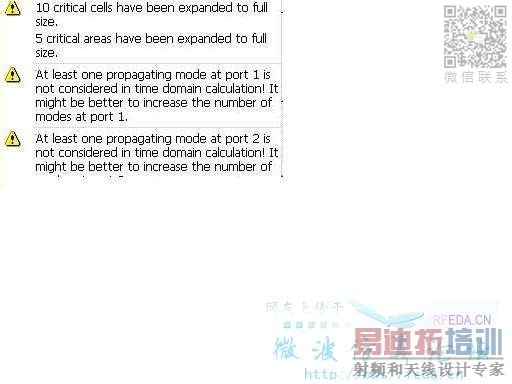

  在設置求解時，在端口模式的數量多設為2以上就可以仿真高次模了

  建議圖片加上 數字 比如 圖片1， 圖片2

  建議圖片加上數字 比如圖片1，圖片2

  弱弱的問下，加密網格和降低能量級怎么弄?就是具體的點哪里?
  加密網格可以一部分加密嗎?怎么設啊?

  我想是由于 仿真的面積 太大，可以把頻率降低，也可把網格加密

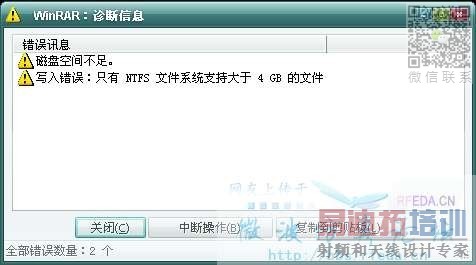

  XP系統最大只能解壓縮4G的文件，論壇里下載的CST超過了4G，應該怎么解壓縮啊

  XP系統最大只能解壓縮4G的文件，論壇里下載的CST超過了4G，應該怎么解壓縮啊
  上個圖






  有時候把頻率范圍改窄也會收到很好的效果，只是仿真時間會稍長一些

  請問cst仿真有耗材料時，損耗角正切在哪兒設置?
