CST CS仿真線纜

我在CS中仿真線纜模型：兩根線纜一端相連，然后另一端接電阻再接地。可是我仿真時發現在兩線纜的連接點處接地了，可是我要求的只是兩端接地，中間連接點處不接地，我該怎么設置?還是說這是默認的，改不了?我用的2011版，我記得2013版應該是可以設置線纜端點是否接地，那我這2011版可以設置嗎?

版本太老了，不過應該也可以設置的
Trace下的有接地標志。

可是2011版沒有找到這個接地的標志，是沒有嗎?如果沒有我應該如何處理呢?

你如何發現：兩線纜的連接點處接地了? 把schematic 貼上來看看?

謝謝LZ，感謝LZ

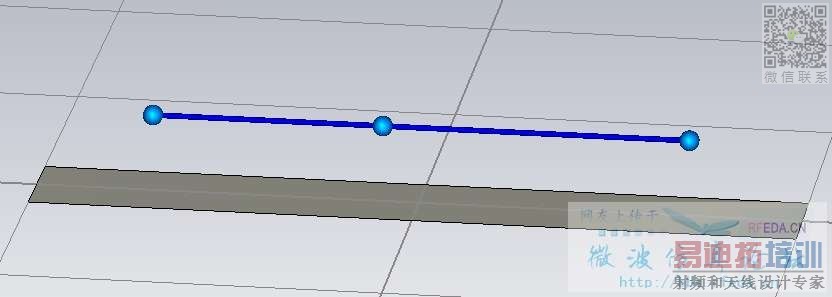

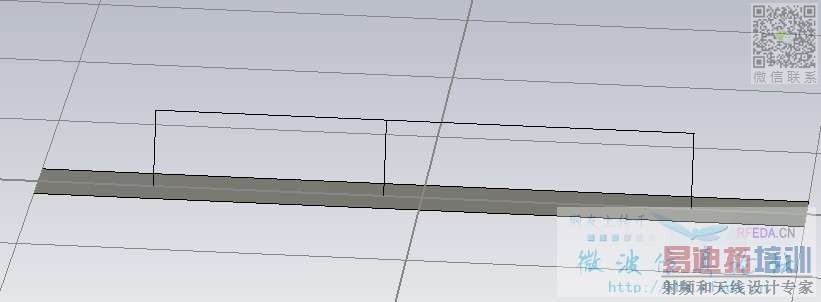

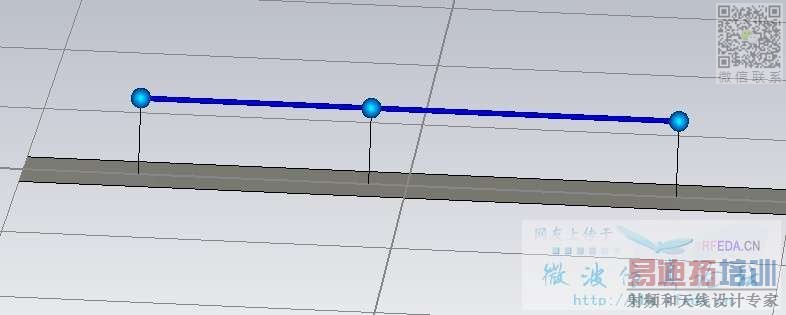

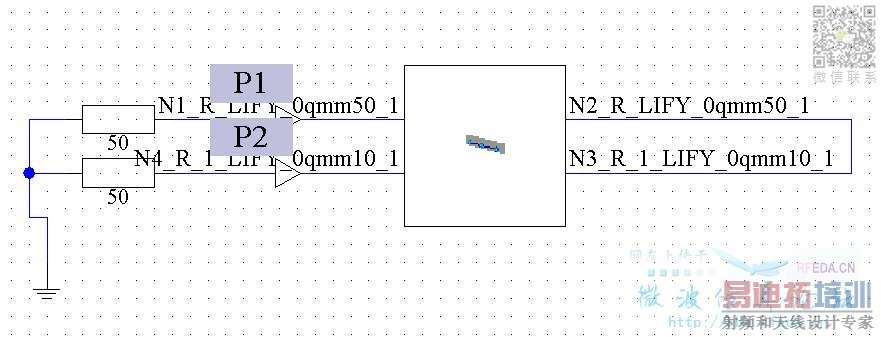

我在CS中建立了一個模型，如下面的第一個圖，在DS中加入電阻，并將兩個線纜相連，如第二個圖所示，然后進行AC和Transient 仿真，在仿真過程中就會有下面都三個和第四個圖，兩圖中都可以看出線纜的四個點（其中有兩個重合了）都接地了，而我在DS中并沒有設置中間兩點接地。

大蝦能不能指點指點?。《嘀x！

DS中的地和這個沒關系，估計你是在3D中設置接地了

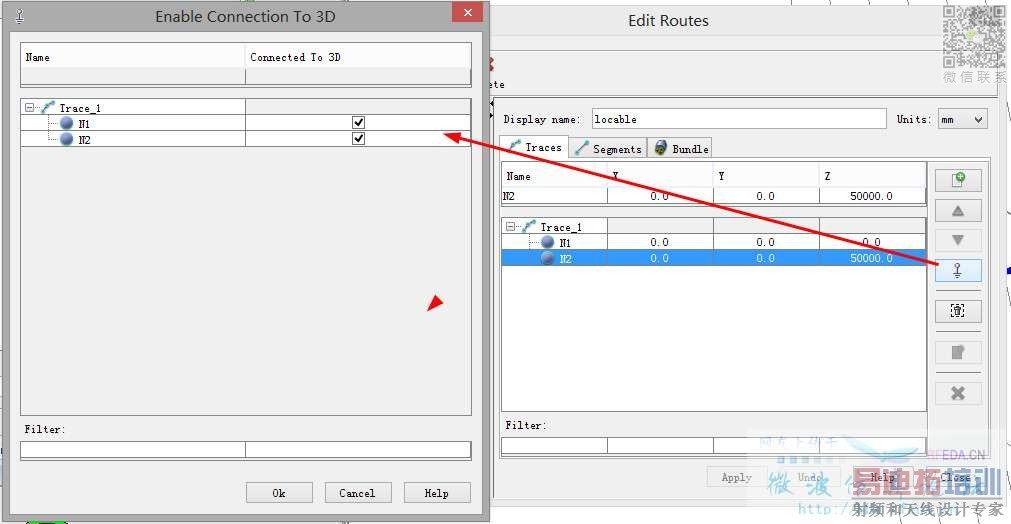

你用的2011版本我這里沒有，你在traces下面的N1、N2上點擊右鍵試試看有沒有connected to 3D

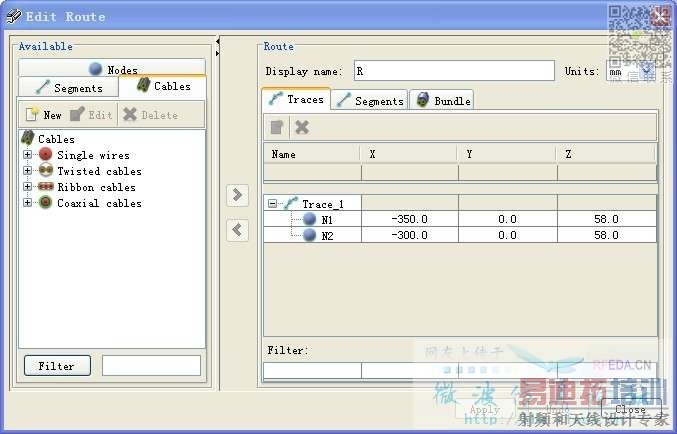

右擊之后只有：刪除、新建traces兩個選項，沒有關于接地的。還有其他的辦法嗎?不會這個版本就是默認為接地了吧?

我現在使用了2013版本，結點可以設置接地與否了，可是我不懂這個結點接地與不接地有什么區別?請大俠指教！
