CST MWS里面怎么得到S參數的幅度和相位相乘之后的圖形？

---

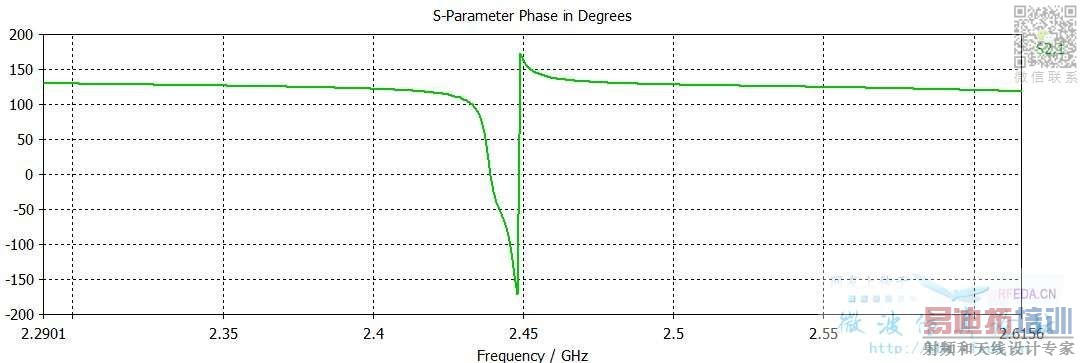

本人是新人，現在用mws做出了一個諧振器的耦合模型，出來的S參數和相位圖是分開得到的：

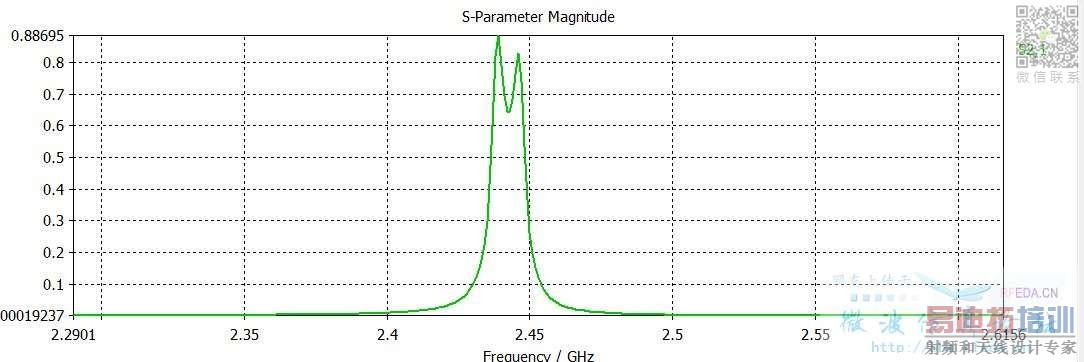

S參數：

不知道能不能將這二者結合得到一個與相位相關的s參數并輸出圖形呢?

S參數分成幅度、相位意義多么明確，不知道小編為什么非得乘起來呢?有什么特殊的意義嗎?
通過CST自帶的Template based postprocessing完全可以實現，但小編最好確定這么求出來的結果是有意義的。

同樓上，幅值和相位相乘的意義是什么?

如果非要相乘的話，把數據導出來在matlab相乘再畫出來，同問相乘后的意義?

CST用的不多哈
，就想到這個方法。

我估計小編是想導出S參數，然后拿到別的仿真軟件里進行系統仿真

謝謝這位師兄，其實我也覺得用處不太大，其實我是在做一個畢設，做諧振器帶通濾波，兩個環狀濾波器的耦合，做到一半導師給了個圖讓對比著做，

三條顏色的曲線分別是參考兩個耦合諧振器之間gap的距離的三個參數，距離越小耦合程度越大，兩個尖峰的距離越遠，

但我看這圖中的兩側有兩個反相的波峰，有點沒弄明白它這是怎么回事，想象除了和相位有關也確實想不到其他的來源了，請教一下這是由于考慮了相位得出的結果么?

帶通濾波器我沒做過，但是從你的描述來看其實應該是一個2端口網絡：
1.可以寫出二端口的散射矩陣S，然后根據網絡互易、無耗、全匹配等特性來確定相應的參數，通過仿真看設計的網絡是否滿足設計要求；
2.如果沒有前面互易、無耗、全匹配等要求，并且從你描述的指標來看并沒有對帶通濾波器相位的要求的話，只需要看S21及S12參數即可（互易網絡這兩個參數應該一致），帶通濾波器就是在一定頻帶內S21接近0dB，不要太小就行了，一般也應該有相應的指標的；
3.這方面的知識你可以多向導師或者導師帶的研究生請教。
