CST里共面波導使用離散端口饋電

---

小弟前段時候仿真共面波導的結構，這里拿出一個東西和大家討論下。這種方式可行嗎?還是有更好的饋電方式呢?求知道的人回復下！

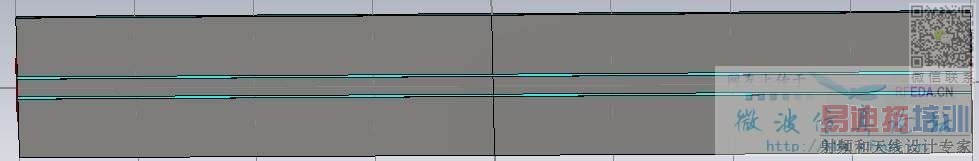

（圖1）共面波導的結構如圖1所示，對于這個結構的饋電我們正常的想到是波端口進行饋電來進行仿真，但是在CST里面波端口有一個弊端就是當你的端口不和坐標軸平行的時候沒辦法進行仿真（至于為什么我也不知道），這時候自然想到離散端口，但是離散端口似乎有箭頭指向（個人覺得類似HFSS里的積分線），所以最后我選擇了延長兩邊地板并相交，使用離散端口饋電，饋電方向由地板指向中心導帶。并且將波端口仿真的和離散端口仿真的結果進行比較，這里一并貼出來。看結果還是有區別的，雖然區別不大。所以希望做過這方面仿真的朋友給個指點，我這種離散端口饋電給共面波導可行否?（備注：我覺得這種方式還是可行的，畢竟大部分頻段內兩個仿真的結果沒什么差別）

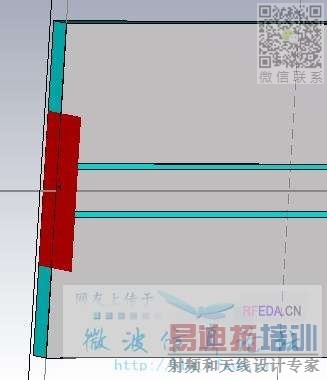

波端口饋電

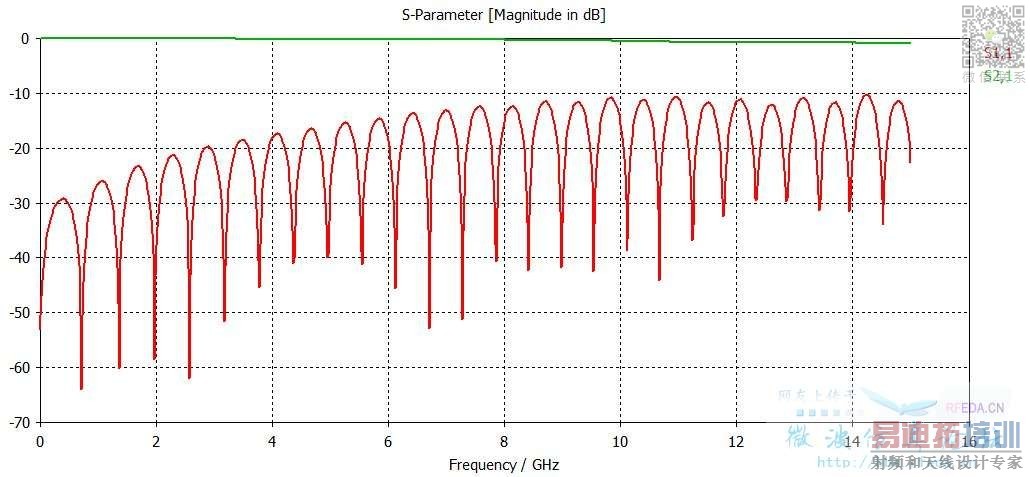

波端口饋電S參數

離散端口饋電

離散端口饋電的S參數

話說小編你注意了歸一化阻抗匹配了嗎?
離散端口時50歐的，波端口是否也歸一化到50歐。

確實沒有吧波端口歸一化到50歐，不過經您提醒現在修改過來了，已經把新的圖從新上傳了！

這種方式可行嗎?還是有更好的饋電方式呢?求知道的人回復下！

老實說，沒看懂模型。

不牽扯復雜模式的話，可以。如果設置的是閉合邊界，離散端口可以直接鏈接在邊界上。

現在的圖示改了之后的?感覺和之前沒什么差別。
如果改了歸一化阻抗區別還那么大的話，那肯定不行。
另外CST的F求解器也是可以不在坐標軸面上設置波端口的，你可以換F求解器（有限元）。
T不行是算法原因。

就是一個很簡單的共面波導結構，沒什么特殊的！

使用的open add space 來模擬的自由空間，我準備先這么做，真遇到問題不可以了，再繼續想辦法解決！

現在的圖示是改了歸一化之后的，至于你說的頻域求解，我還沒試過，可以試一試！謝謝告知……
