請問CST EMS怎么添加通電線圈？

---

如題，求解答，同時求EM 工作室用戶全書

全書要去淘寶上購買。
Coil可以先畫環，在上面加電流。

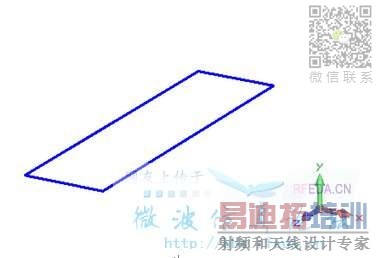

1.首先需要繪制線圈的輪廓線：點擊Modeling選項卡Curve下拉菜單中的3D Polygon按鈕，彈出3D Polygon對話框，輸入相應點的坐標，輸入完畢后點擊OK按鈕完成設置，此時主視圖中的顯示如下所示：

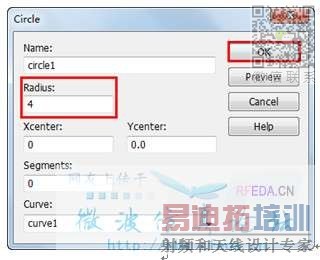

2.第二步需要繪制線圈的路徑曲線：點擊Modeling選項卡Curve下拉菜單中的Circle按鈕，彈出Circle對話框，如下圖所示：

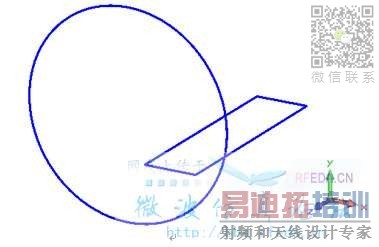

3.在Circle對話框中，在Radius中輸入4，輸入完畢后點擊OK按鈕完成設置，此時主視圖中的顯示如下圖所示：

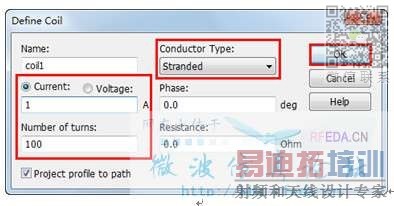

4.第三步需要設置線圈的電流值及匝數，點擊Simulation選項卡下的Coil按鈕，在主視圖中先后雙擊選中線圈輪廓線以及路徑線，點擊鍵盤上的Enter，彈出Define Coil對話框，如下圖所示：

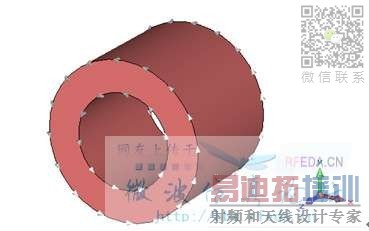

5.在Define Coil對話框中，將Conductor Type選擇為Stranded，在Current中輸入1，表示線圈上的電流值為1A，在Number of turns中輸入100，表示線圈的匝數為100，輸入完畢后點擊OK按鈕結束線圈設置，此時主視圖中的顯示如下所示：

6. Mission Completed

非常感謝，說的很詳細。還想問一下，那加的電流是什么形式的?我想加正弦電流。謝謝，期待回復

靜磁工作室我很少用，后面有時間我再看一下。
靜磁工作室的頻率范圍是DC100KHz，你要加的正弦電流的頻率是多少?

我要加的頻率是1kHz以下的，用的是低頻模塊，線圈剛開始設置電流只有大小，并沒有說是什么類型的。后面在啟動求解器的時候要設置頻率大小，我設置了87和870Hz，算出來的結果完全一樣，我覺得應該是這個地方電流設置的問題吧?你覺得呢?

就是低頻里設的頻率。為什么會一樣，那要具體分析了

請問磁場的磁勢怎么看啊啊?

什么叫 磁勢 能解釋下嗎

就和電勢一樣啊，都是人為定義的。我就是想看等磁勢線。

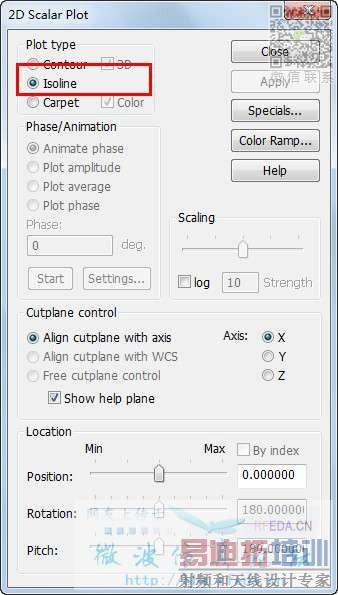

先3D field on 2D planes 再點擊Plot properties
在下圖對話框中中 勾選Isoline選項即可

上傳模型或截圖看看吧

這個我也不知道呢
