關于CST色散模型的建立的疑問求解答

---

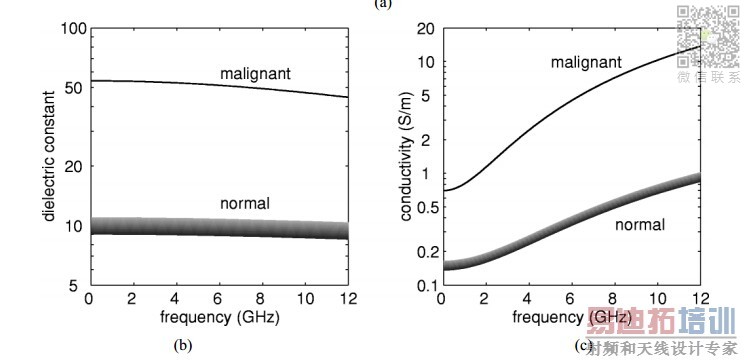

想要建模的介電常數和電導率是這樣的

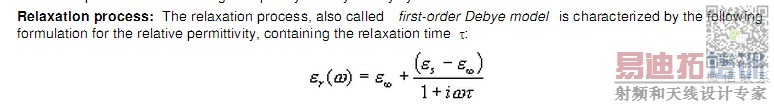

CST幫助里介紹的一階德拜模型如圖

，
我用到的公式是這樣的，

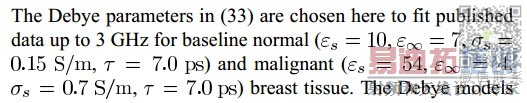

公式中提到的參數是這樣的，

，這個部分的意思是不是3Ghz以前的介電常數和電導率分布可以用這些參數帶入到德拜公式計算出來，計算出來符合圖中所示的分布。
我的疑問就是
1、如果我要在CST里建立這個材料的模型，按照幫助文件，那個沒有我的德拜公式的第三項。這個怎么整?
2、如果我想利用材料頁，色散那個子標簽里的user導入功能，我能不能這樣做?首先從介電常數和電導率圖里 選出0-12Ghz步長0.5Ghz對應的介電常數和電導率，然后根據公式33的左半部分，計算出德拜公式的實部和虛部的值，然后將這個值導入到CST里，CST會自動擬合出符合我導入值的分布曲線。這樣做對嗎? cst里的eps' 和eps''是不是對應的33公式的左半部分實部和虛部。色散材料這樣設置epsilon以后，電導率就包含在了eps''里了，不用另外設置了吧?
謝謝解答。
@hefang 求解答。謝謝

不懂色散，抱歉。

沒看見圖和公式阿

不過可以肯定的是，在cst中設置了相對介電常數和電導率，則復介電常數的實部和虛部就由程序幫你確定下來了，你甚至在開始仿真前就能看到實部和虛部與頻率的關系。

希望這幾張圖能解答你的問題

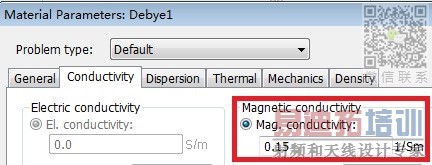

材料設置：

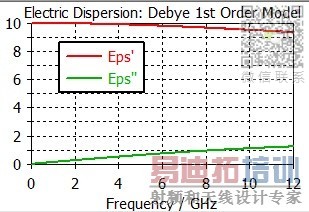

材料特性曲線：

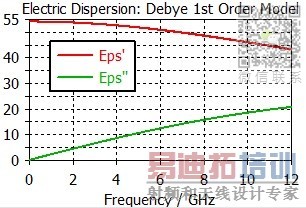

maglignant材料的設置方法與前一種材料相同，材料特性曲線如下：

非常感謝您幫我看

非常感謝大神幫我看，謝謝

謝謝謝謝，我試一下看看。我用離散點導入的方法做的時候，程序一直擬合不到好的結果。

謝謝您的解答，您在磁導率這兒設置為0.15，我不知道為什么，0.15不是應該是電導率嗎?論文里的0.15s/m您設置的那個位置單位是0.15/ms 這兩個是不是不一致啊?

我也發現這個問題了，CST中，如果你在dispersion中對電色散進行設置，那么在conductivity中只能設置磁導率。

目前看來，只能結合一階德拜公式和你給的參數，算出復電導率的實部和虛部分別關于頻率的函數，用matlba把這兩個函數離散化，然后用dispersion里的user選項，導入這個離散數據文件。

謝謝啦，只能這樣了好像
