CST MWS仿真時，為什么能量先下降到-18dB， 又上升了？

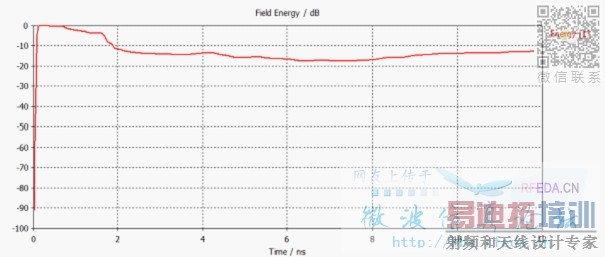

在CST MWS中仿真，能量先下降到-18dB, 又上升，如下圖，很是詭異···
等到能量一直上升到0的時候我手動停止了，并keep results，結果是S參數正常，3D方向圖外形正常，但增益為-20dB以下。
很不接為什么energy會是這個走向。

還是第一次看到這樣的情況。網格有沒有劃分好呀

頻率0-20G，網格設置“10，10，50”，金屬邊緣那個factor設置為5
系統自動剖分基礎上，局部加密了介質厚度方向的網格和饋線漸變部分的網格，然后就成了這結果。
網格剖分400萬時正常，800萬和1200萬時都出現上述結果。

具體是什么東東啊，Balun?天線?

巴倫加天線一起的，vivaldi天線

你稱號咋變了，低調型大牛蠻好的呀

上傳模型看一下吧，不保密的話。
這樣單看energy曲線，分析出來的可能性不大。

不太方便呢...

那就詳細描述，詳細到你把自己當成一個沒見過模型的人，卻能理解這個模型。

我猜測,這個好像是數值計算導致的不收斂....
網格過密后導致如圖所示的收斂條件不滿足...
具體沒看見模型也不敢確定
可以嘗試通過修改

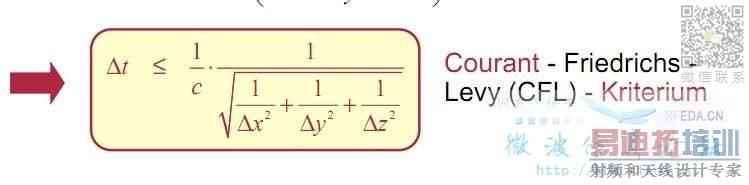

Slover/Special/Solver 窗卡里面有個Stability factor for timestep,默認值是1
可以試著改小一點,比如0.9什么的,看看是否能夠解決問題..
