CST MWS如何得到線天線上的電流分布曲線

雖然在另一個帖子已經問過了…但問題還沒有解決…為了更過高手能夠看到…就在發一帖了…

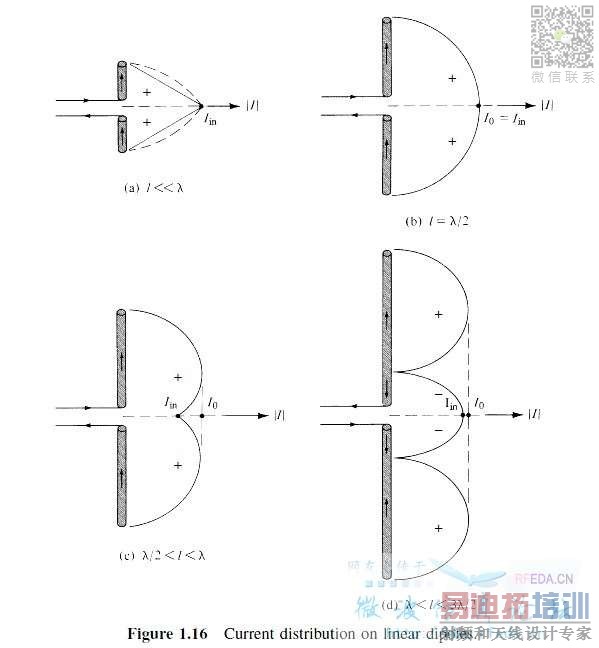

有哪位高手有辦法通過仿真得到圖中線天線右側的電流分布曲線么?…注意是電流幅值隨距離變化的曲線…而不是用箭頭密度或是顏色來表示…
求教…多謝…

沿著天線畫一條線。然后在后處理中Evaluate Field predefined Curve

我試了…提示說surface current 不能用這種操作…

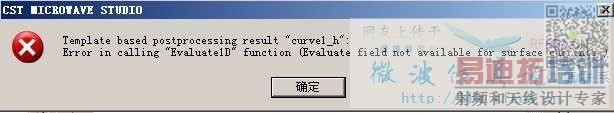

提示如圖…

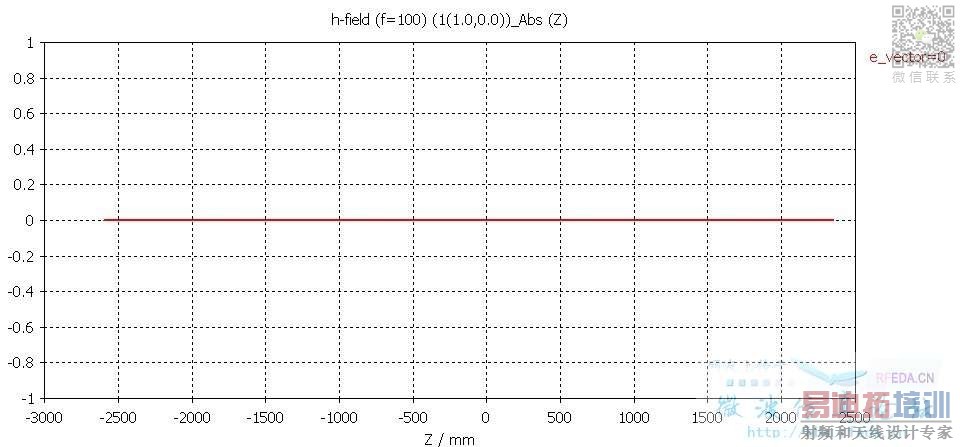

evaluate field along arbitrary coordinate 我也試了…可以用…但我選擇方向為沿天線…在天線內部 表面 和外部的后處理結果都是0^ 結果如圖

添加H field/ surface current monitor會得到2組2D/3D結果…如果用H field的結果去后處理（evaluate field along arbitrary coordinate）得到沿線的磁場是可以的…而用同樣的方法去計算表面電流就不行…一開始我以為是我設置的計算路徑在導體內部的原因…后來設置在表面…結果仍然為0^

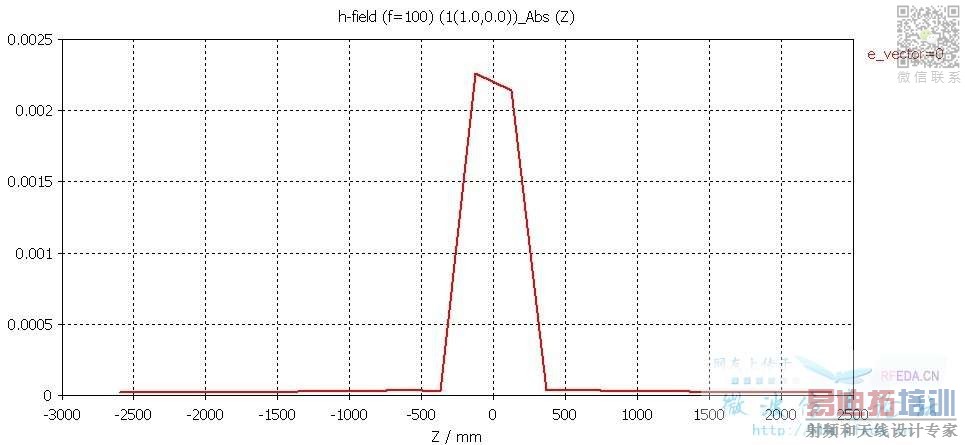

…請高手指教…另外附一下…H field 沿天線方向（導體軸線）的后處理結果

想看看天線模型

你好，請問小編的問題解決了嗎?如果解決了，請問是如何解決的呢?

表面電流不行就試試磁場

磁場不是環路積分之后才是電流嗎?如果Evaluate Field predefined Curve那么得到的是電流嗎?

從微分的角度看，電流密度是n×H
