CST的EDA接口支持各種主流的PCB畫圖軟件的導入，但是有一些則需要用ODB++的格式進行轉換。
以下是網絡信息：
ODB ++是一種專有的CAD到CAM數據交換格式[1]，用于設計和制造電子設備。其目的是在設計與制造之間以及來自不同EDA / ECAD供應商的設計工具之間交換印刷電路板設計信息。它最初由Valor Computerized Systems，Ltd.（于2010年被Mentor Graphics 收購）開發，作為其CAM系統的工作描述格式。
對于CST的EDA import，支持的主流軟件如下：
對于像Altium的PCB板子，需要在其軟件中創建ODB++文件。我們簡單介紹一下生成ODB++的方式（圖片來自網絡，侵權刪）。

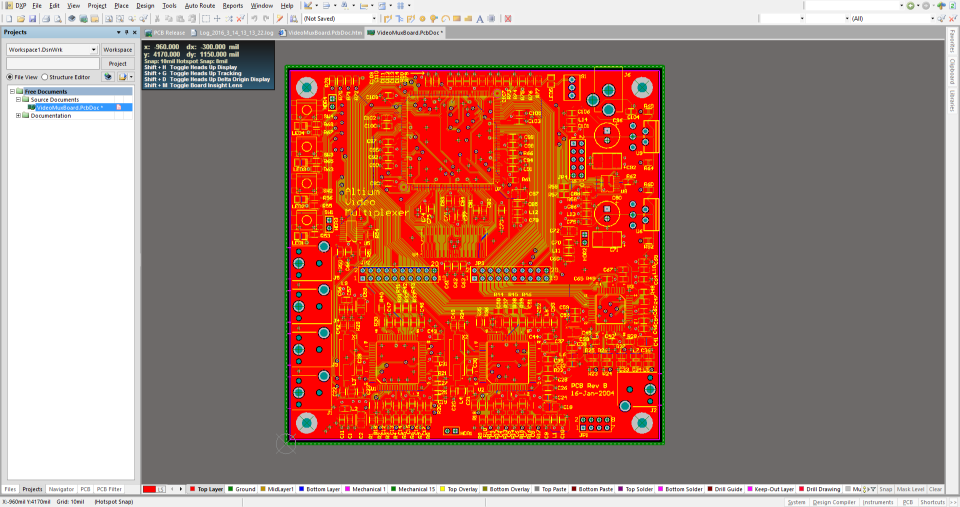

在Altium中打開設計，然后導航至PCB視圖。如下圖所示：

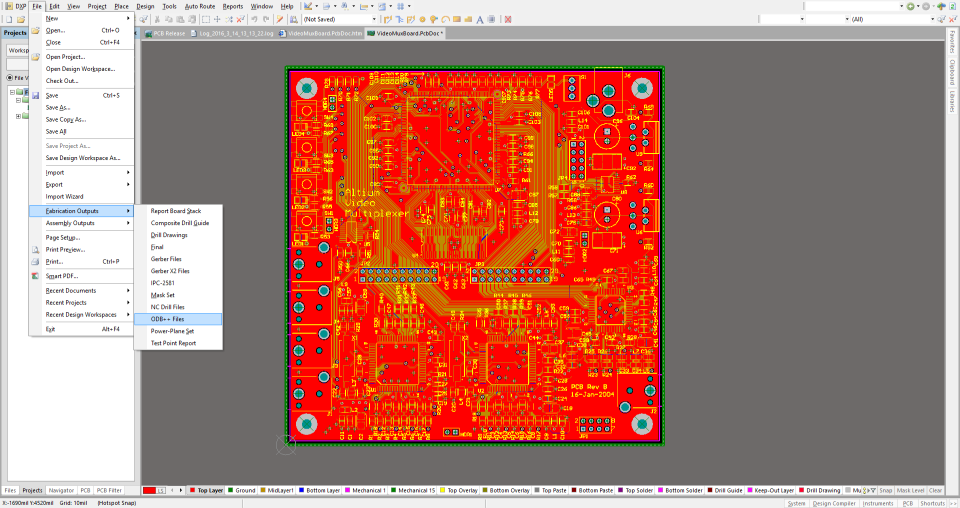

選擇File -> Fabrication Outputs -> ODB++ Files，如下圖所示：

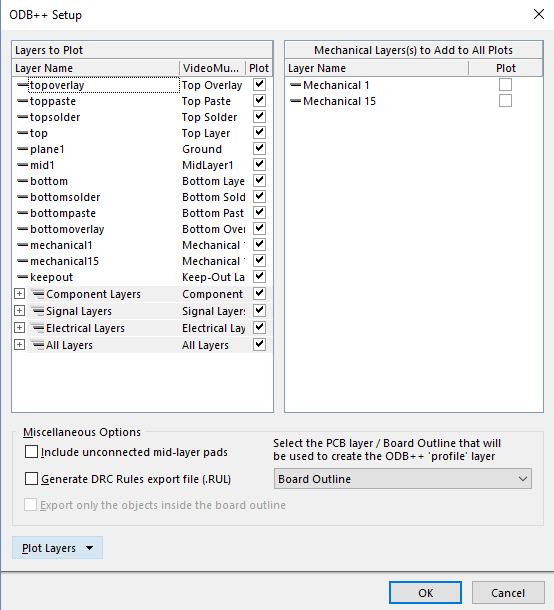

會彈出ODB++ Setup菜單，如下圖所示：
確保選中此窗口的“Layer to plot”的所有的框，然后按“OK”。Altium現在將自動生成所有必要的制造文件。這可能需要一些時間。文件生成完成后，Altium將在保存PCB文件的目錄中生成一個名為odb的新文件夾。通常的文件后綴是.zip .tgz .gz。
這樣ODB++文件就可以到CST中進行識別和導入了。同樣其他的一些layout工具也都具有轉換成ODB++格式的方法。
