MIMO天線系統的CST仿真設計實例（上）
這兩期我們學習一下MIMO系統設計與調試。由一個三角型偶極子天線建模開始，到兩個天線位置關系的對比和調試，再到四天線MIMO整體調試。
1. 單天線

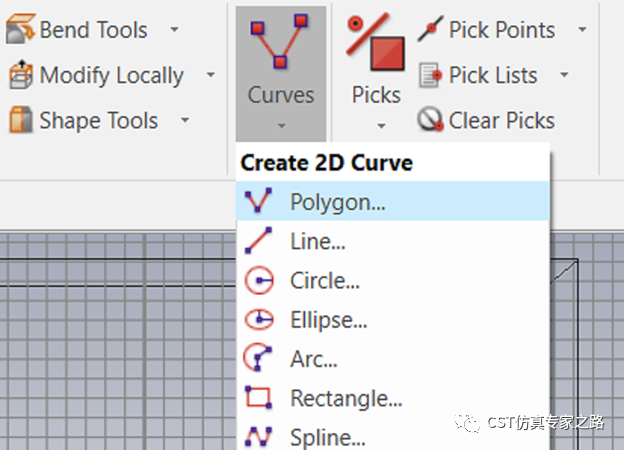

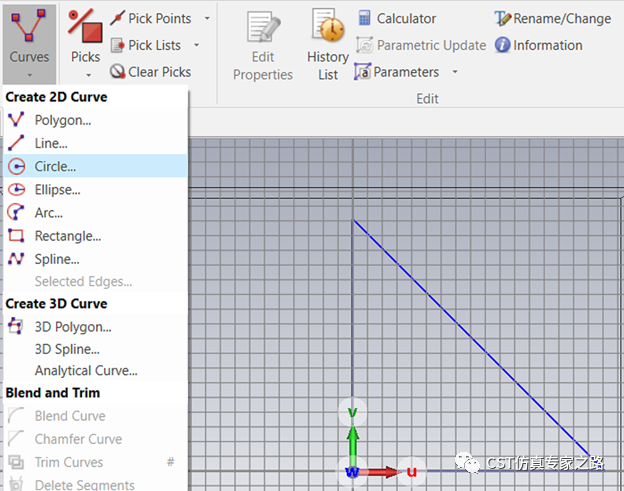

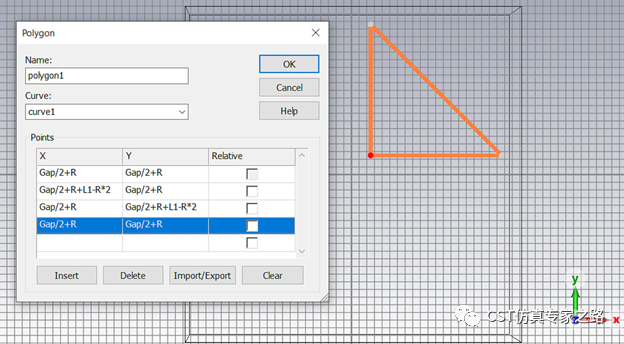

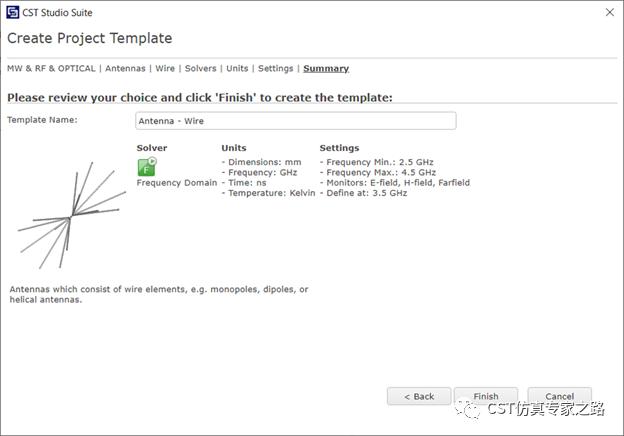

用天線模板，然后畫個三角形的二維曲線，參數化坐標方便以后調試：

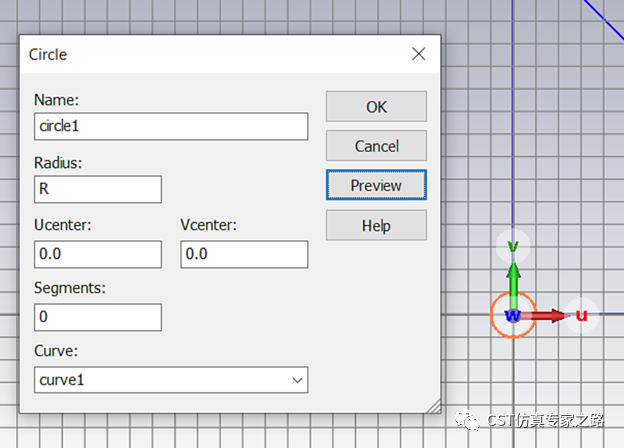

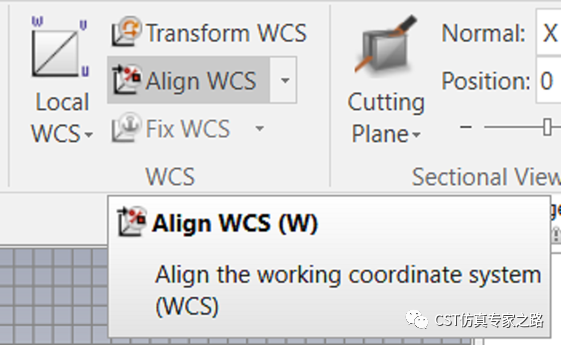

這里Gap=3, R=1, L1=19.1。將WCS對齊在直角點，畫個半徑為R的圓作為截面。

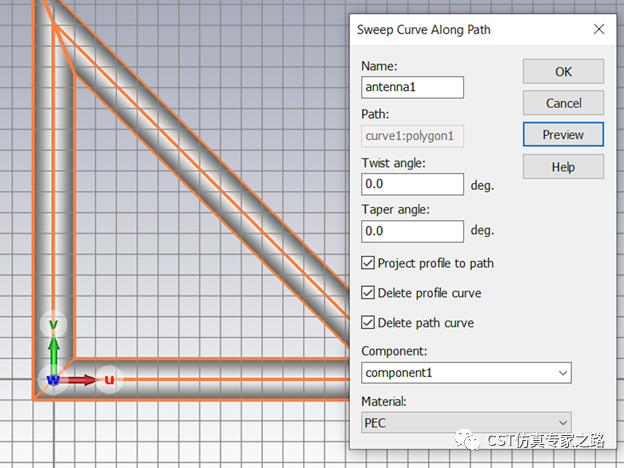

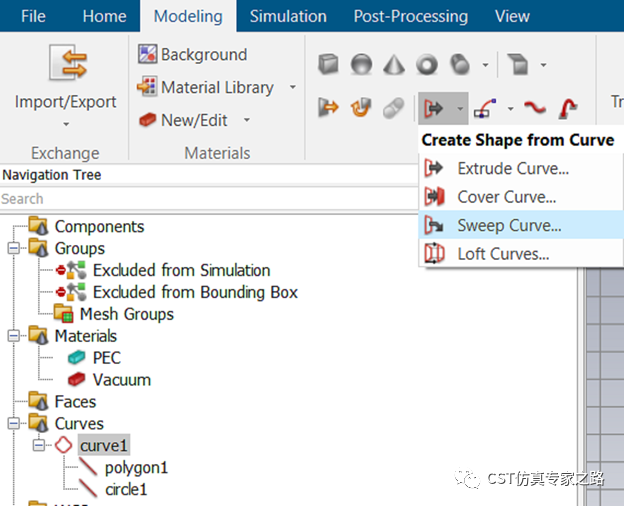

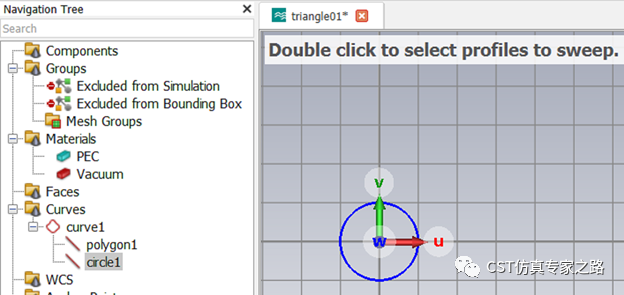

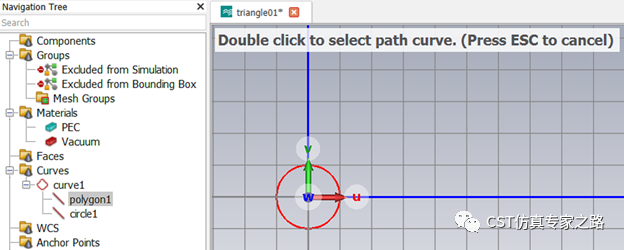

用Sweep Curve功能，先選中circle1，回車，然后選polygon1。

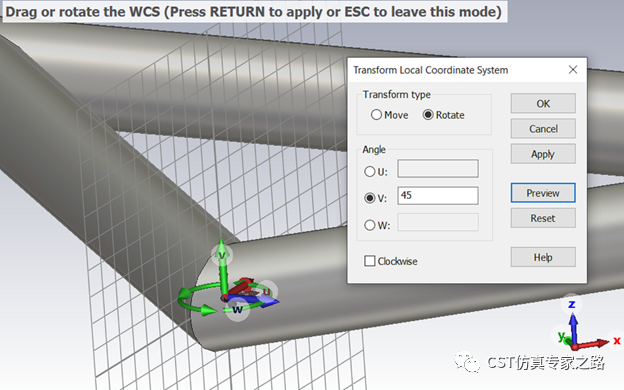

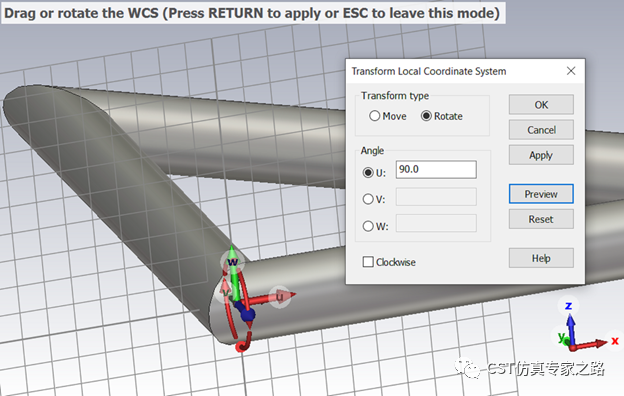

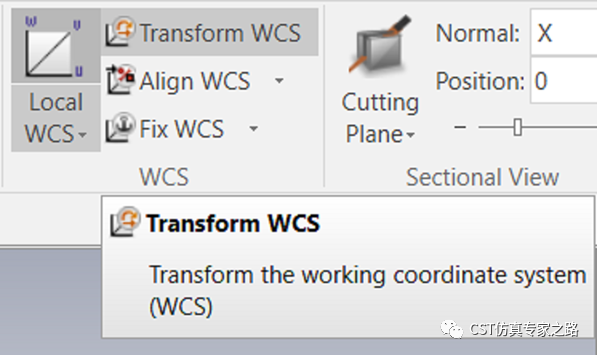

然后我們切開直角位置。先將WCS旋轉至UV平面作為切面。

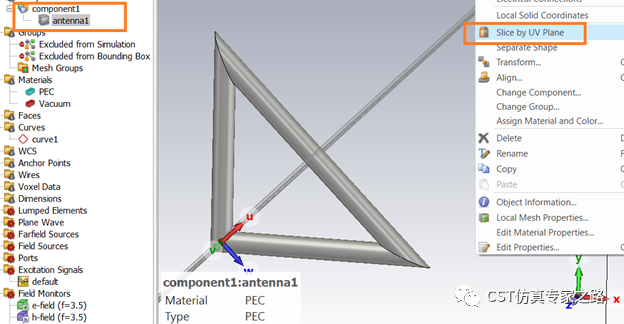

用UV平面切割：

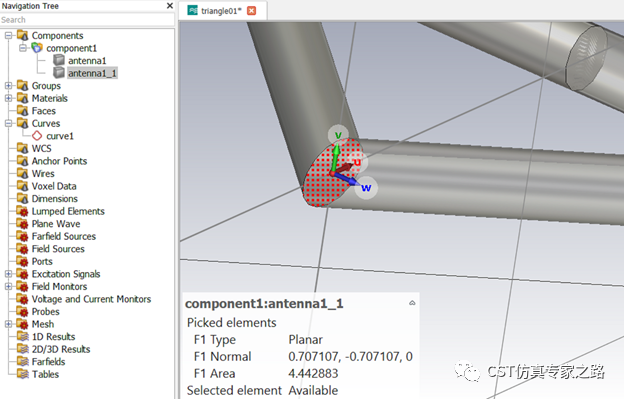

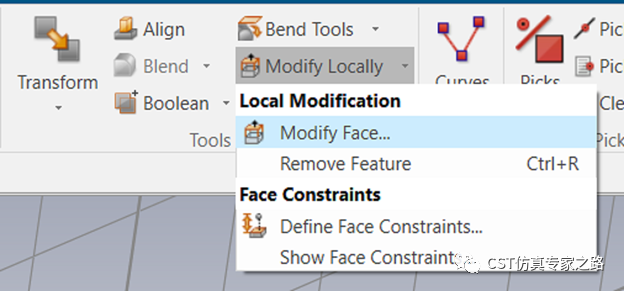

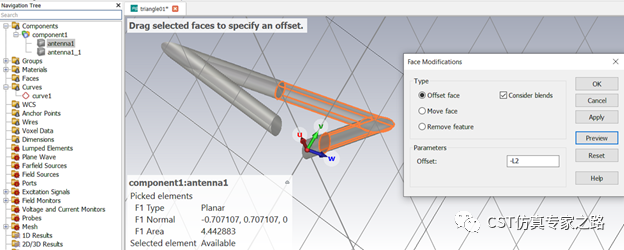

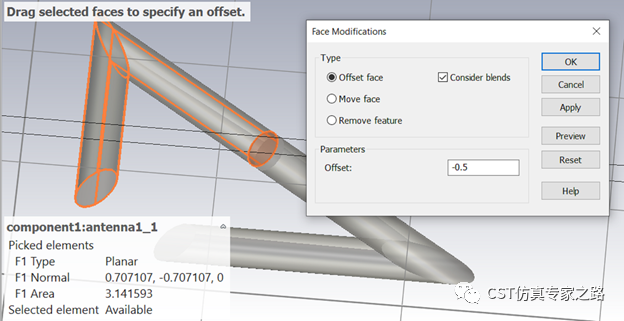

然后選擇切開的面，Modify face功能將其移開L2=3：

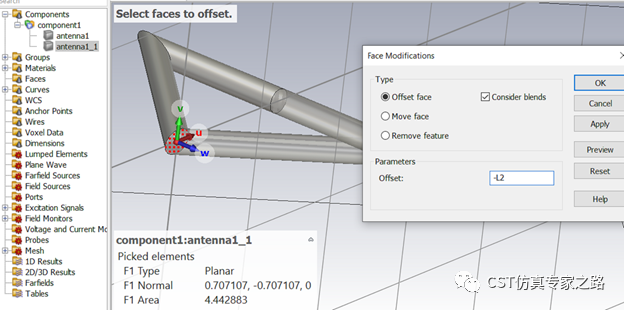

同理移開另一個面：

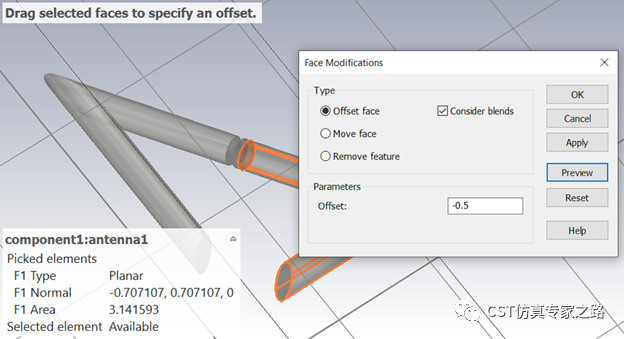

在斜邊上的兩個切面也移開一定距離，用于定義端口：

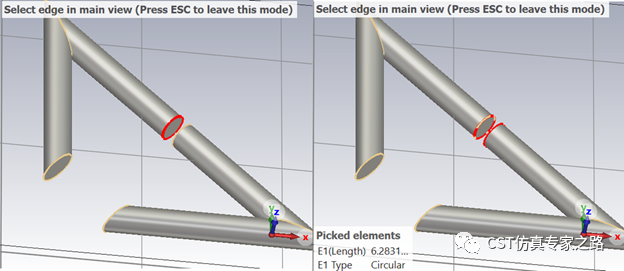

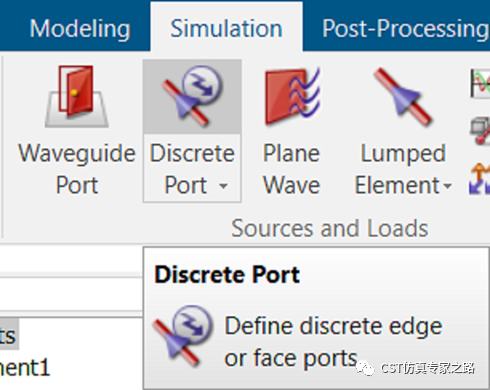

選擇兩個圓邊，定義端口：

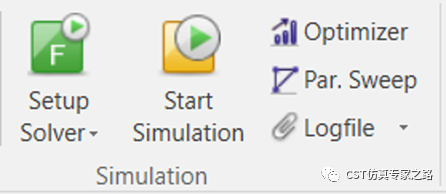

頻域求解器開始仿真：

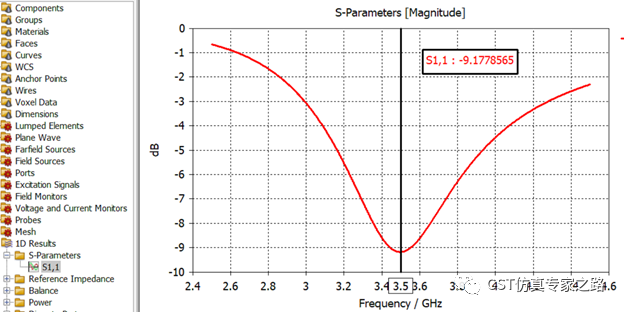

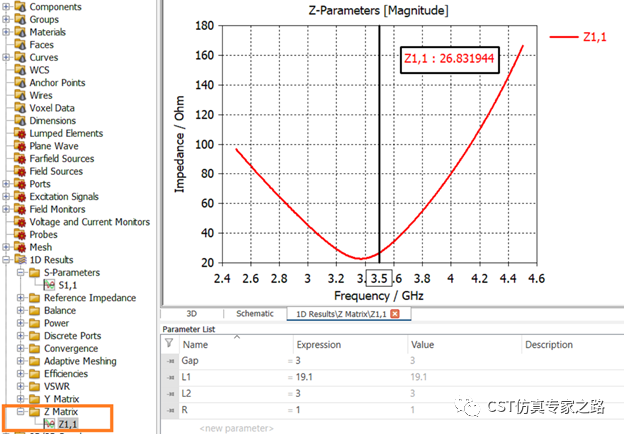

可見目前天線在3.5GHz還算能工作，S11沒有很好，也沒有10dB帶寬。阻抗為26.8歐姆，雖沒有匹配到我們的端口50，但不用擔心，我們仍然可以用這個設計學習和調試MIMO系統，因為其他天線加入后仍可再調匹配。

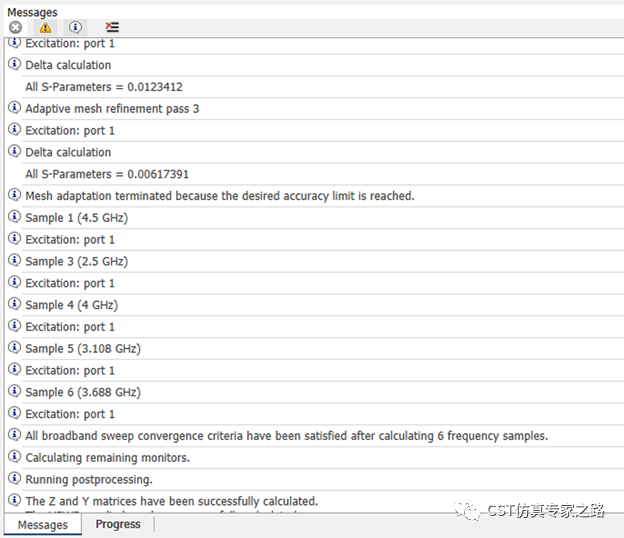

可查看頻域自動計算了哪些頻點：

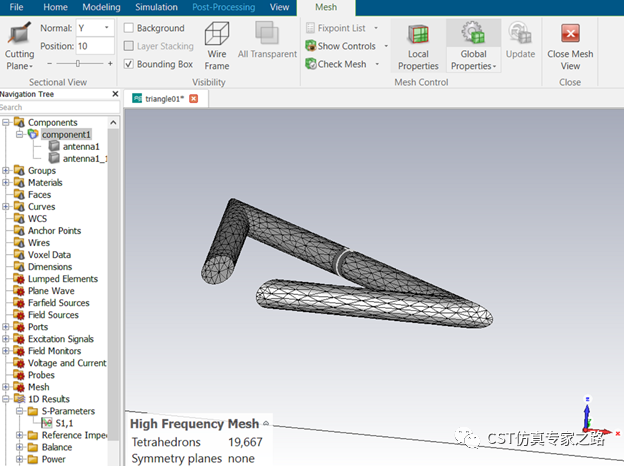

可查看頻域網格：

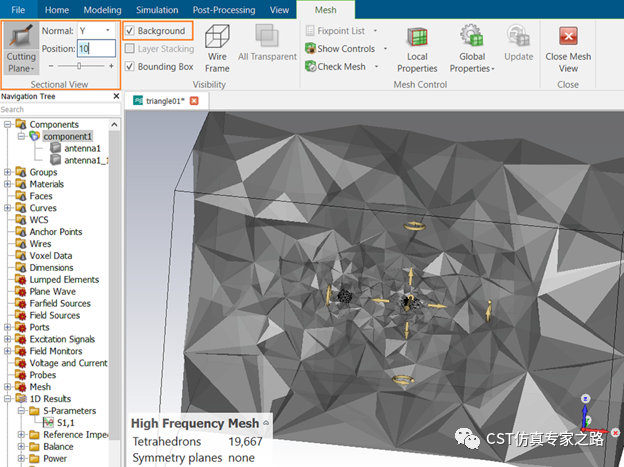

加上背景之后的網格：
2. 雙天線---正交型

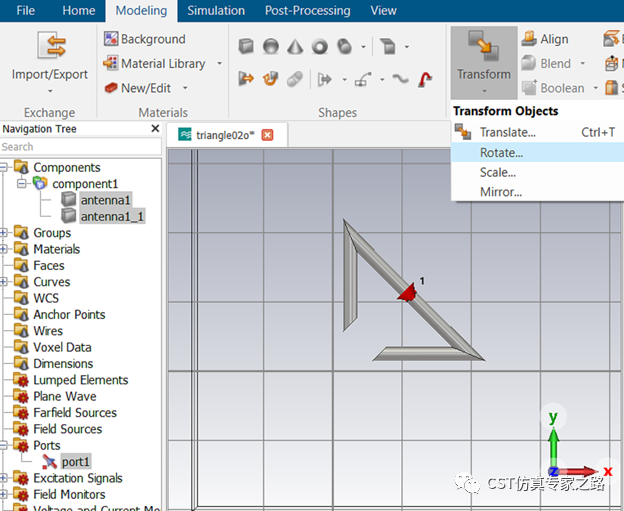

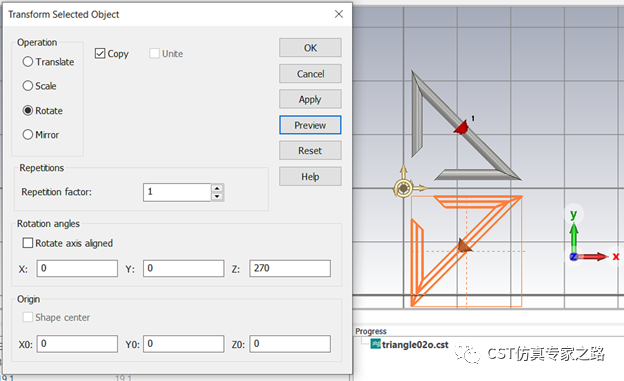

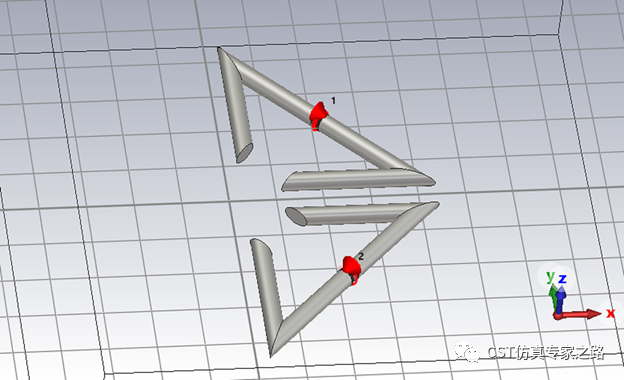

下面我們看兩個天線的情況。首先是端口方向的偶極子主干相互正交的情況，也就是復制天線和端口，旋轉90度：

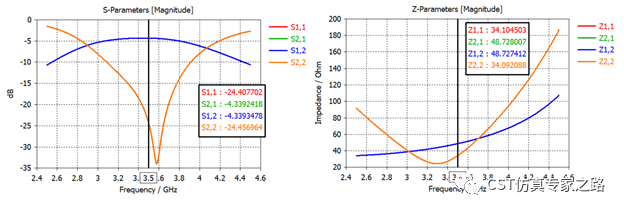

再次仿真，可見此時S11變好，Z11變好，匹配變好，帶寬也很寬，深感慶幸~
多天線就可以看互偶了，S21=-4.3dB, 還是很強的。

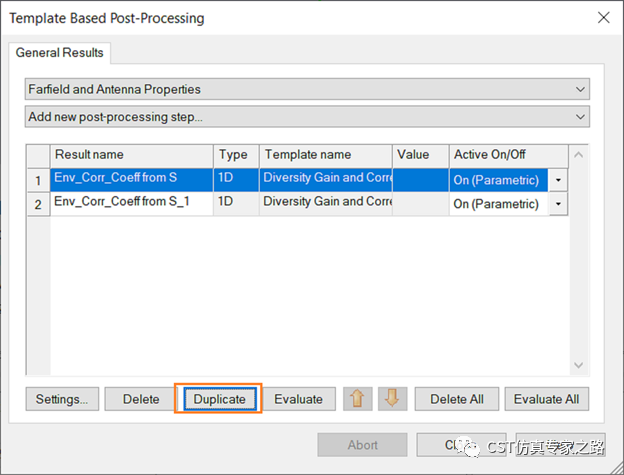

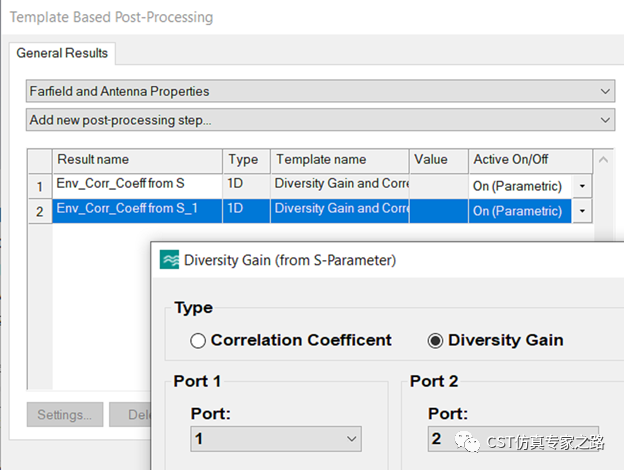

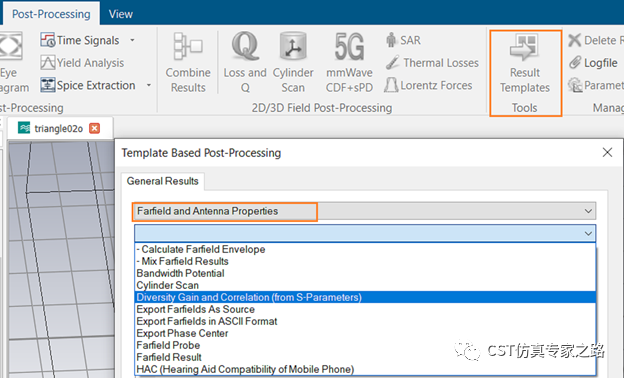

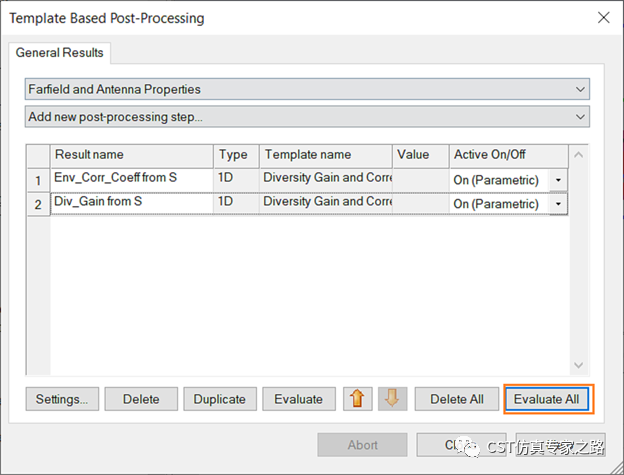

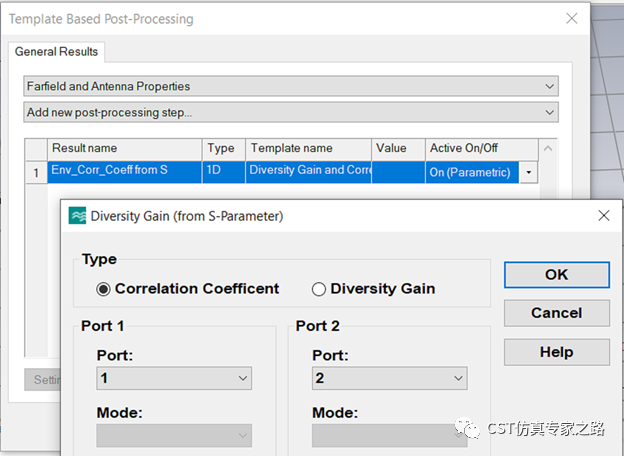

下面我們看一下MIMO的表現，添加兩個后處理，分別用S參數計算包絡相關系數（Envelope Correlation Coefficient，簡稱ECC）和分集增益（Diversity Gain，簡稱DG）。

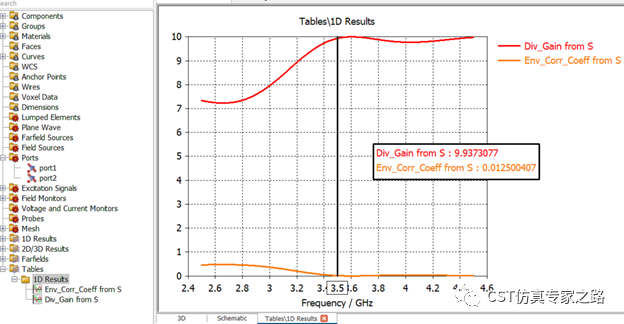

可見此時ECC=0.0125，我們以這個值為起始MIMO系統的參考表現。由于DG是直接從ECC得出的，（DG=10*sqrt(1-ECC)，詳情見幫助help），所以我們就關注ECC的值就好了，越低說明兩個天線相關性越低，MIMO系統越好。

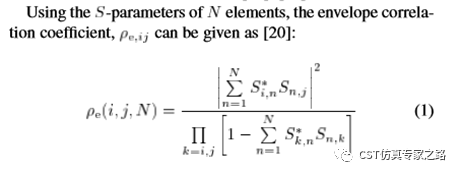

目前ECC=0.0125已經非常好了，現實MIMO設計中0.3以下就算不錯了。那么該MIMO系統S21很強，為什么ECC還這么好呢？這要看S參數如何計算ECC。很多文獻可參考：
Chen, Z. N., Low, X. N., & See, T.S. P. (2011). Analysis and Optimization of Compact Suspended Plate MIMOAntennas. IEEE Transactions on Antennas and Propagation, 59(1),263–270. doi: 10.1109/tap.2010.2090478

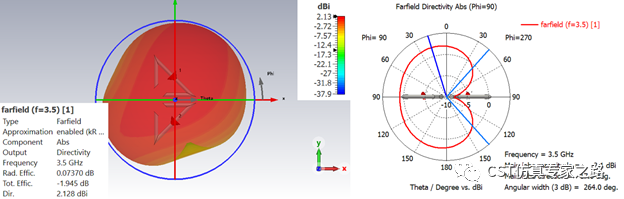

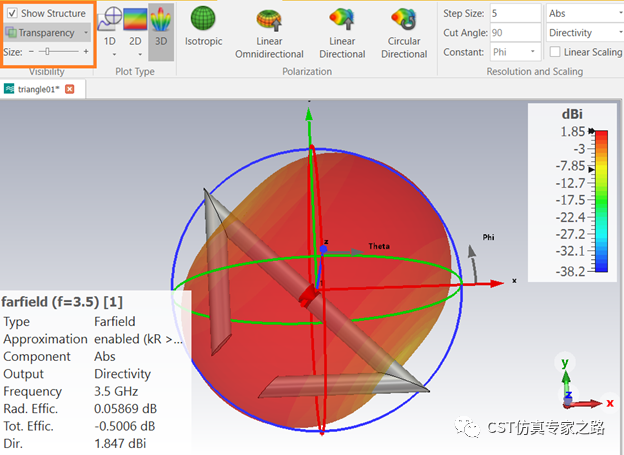

所以根據定義，雖然S21不夠好，只要匹配的好，ECC仍然可以很低。再看下遠場圖，明顯天線１的遠場不再是偶極子甜甜圈遠場了，收到下面天線的影響。

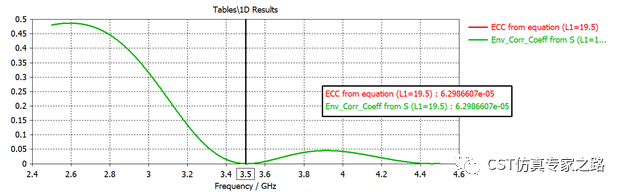

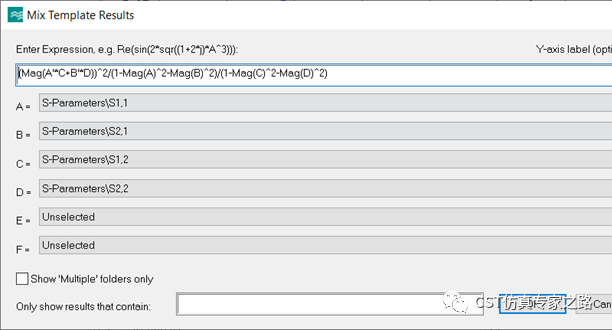

其實感興趣的朋友可以手動輸入公式驗證ECC的結果：
小結：
本案例學習如何參數化建模，還有從S參數計算ECC和DG。下期我們再介紹雙天線平行的情況，和四天線的MIMO，以及遠場也能計算ECC和DG。
