CST   lumped  element

目的：8GHz上，50ohm匹配到（42-j*39.5）ohm的微帶結構仿真。
第一步：現在ADS中運用Smith圓圖得到匹配電路的微帶結構
第二步：根據ADS的結構在CST上建模，其中由于第二個端口為復數，利用lumped element實現，lumped element選擇RLC串聯，具體的R、C以及第二個端口的寬度，由ADS仿真出來。

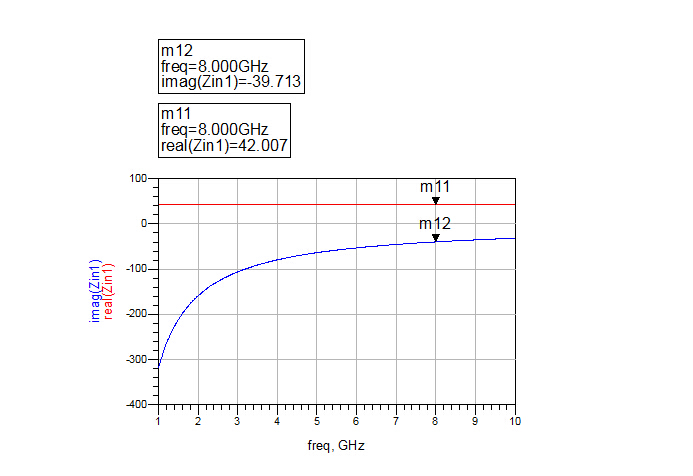

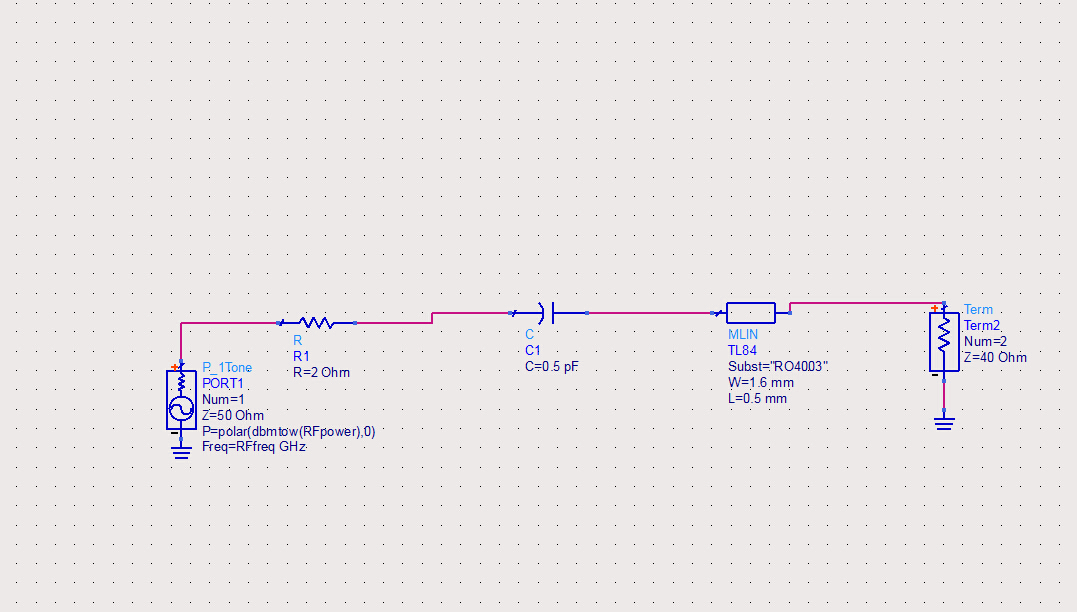

由上兩圖可知，我的lumped element網絡中Ｒ為２，Ｃ為0.5ＰＦ，第二端口寬度、長度分別為1.6和0.5

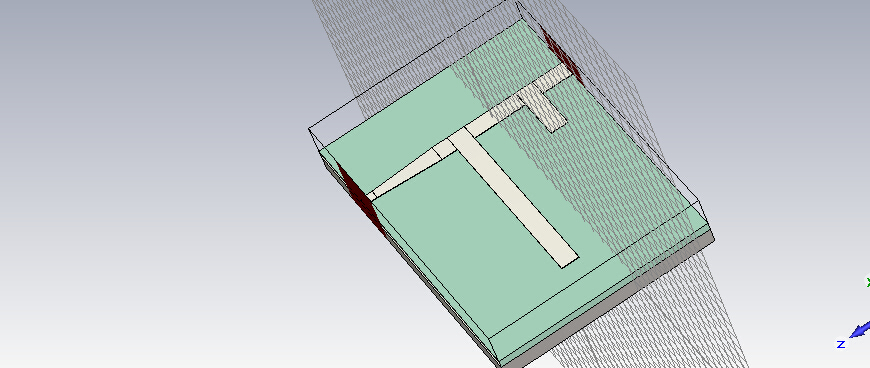

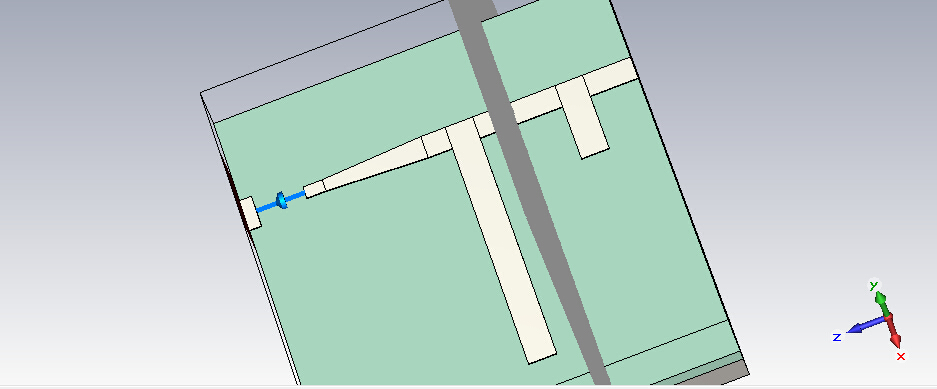

上圖為初步的匹配結構加上后面的lumped element網絡后

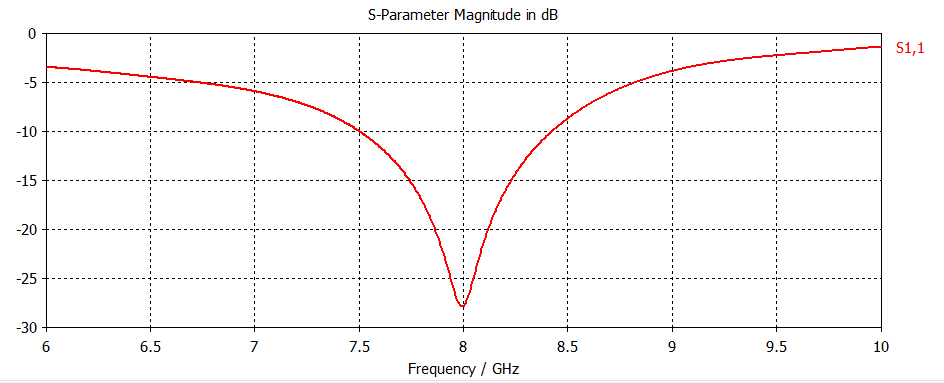

第三步：只調整CST中的匹配結構（lumped element網絡不改變），得到我們需要的仿真結果

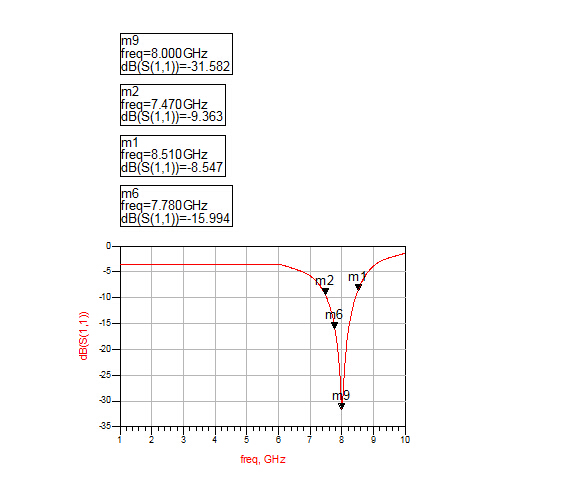

第四步：將此CST模型的S2P文件放入ADS中，進行仿真，得到結果正確（此時的term2設置為40ohm）

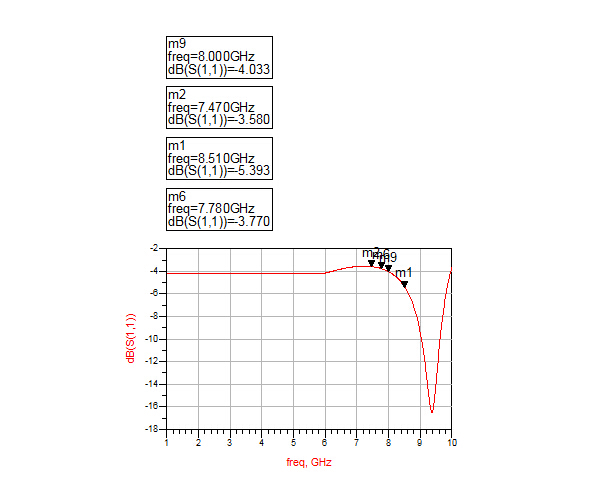

現在的問題是：當我把ＣＳＴ模型中的lumped element刪除，只剩下我的匹配結構本身時，進行仿真得到S2P，放入ADS，得到的結果偏移很大（此時的term2為（42-j*39.5）ohm）,問題出在哪兒 求教各位大神

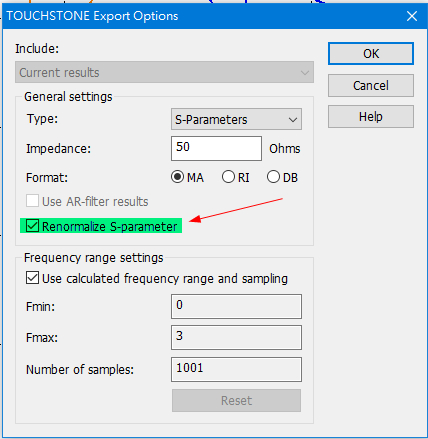

我猜想是歸一化的原因。你試一下歸一與不歸一的差別！?

試過了 跟歸一化 沒有啥關系啊 結果基本沒變化

不是導出歸一化的問題，應該是端口阻抗不一致，在CST里面波導端口的阻抗是變化的，根據端口結構自適應，而ADS里面的阻抗是固定設置的，你可以檢查下看看兩個仿真的端口是不是一致
