請問CST中能畫某一個平面的場強分布圖嗎？
來源：
更新時間：2024-08-08
閱讀：

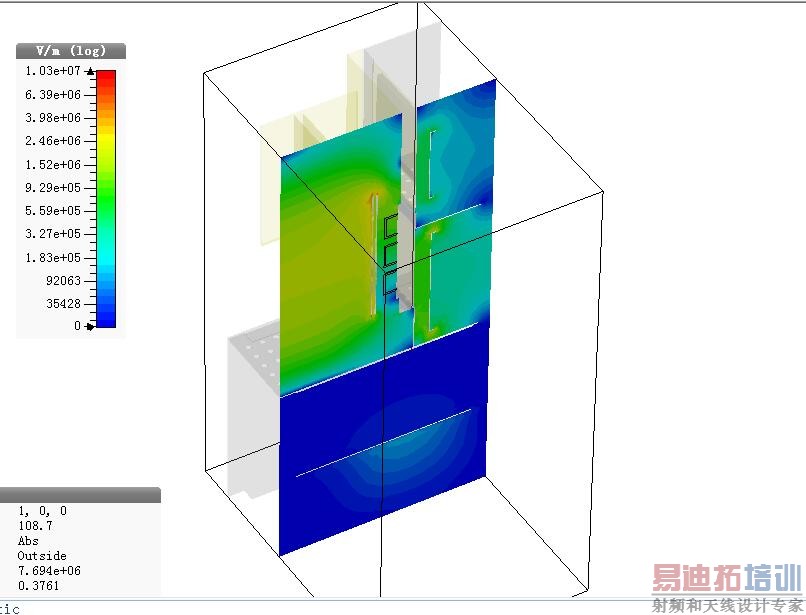

類似HFSS中這樣的圖：

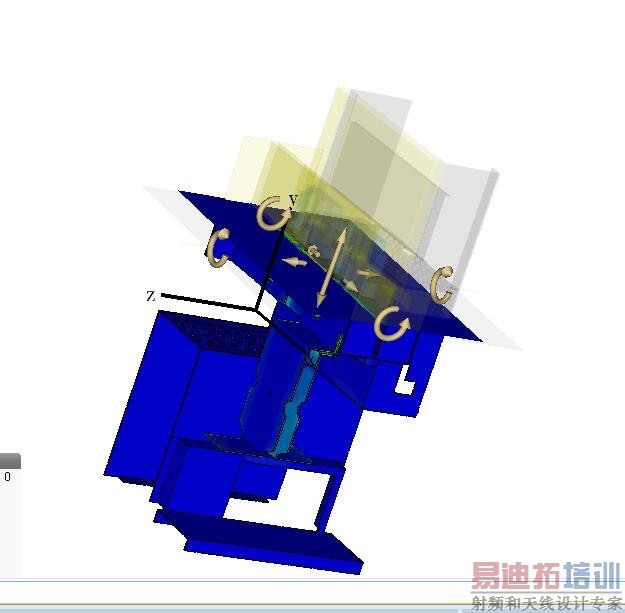

在CST中，如果在三維場中看某一個切面，原圖形就被遮掉了一半：
請問各位，能不能通過設置得到HFSS圖中那樣的效果呢？
當然可以。
看場圖時，把工具欄里面的cutting plane關掉就可以了
前輩您好，可以詳細說說嗎？怎么設置的？

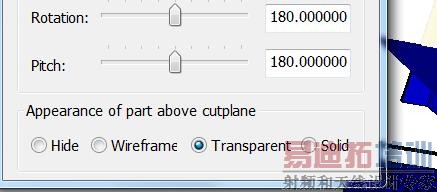

前輩您好，cutting plane貌似沒法關，但是我在相關設置里找到了下圖可以設置工作面上班部分模型顯示的地方：
效果圖是這樣的：
這跟我想要的結果還是不一樣，怎么把下半部分的也變成透明顯示呢？只保留切面上的結果？
在電場圖的屬性里面，把plot type欄中的3D前面的勾去掉，到view選項卡里面，選擇wire frame開啟線框視圖模式就可以了
謝謝您幫我解決了問題！感謝！！
設置監視器就可以了
