CST仿真目標、源文件以及參考文獻都在附件里,求大神們幫忙解決
大家好,我的仿真目標、源文件以及參考文獻都在附件里,求大神們幫忙解決,小弟不勝感激。
附件: 求助.rar (2939 K)
1.“觀察在-25um-25um掃描范圍內的s11相位和幅值變化的位置與針尖邊緣位置的關系。”
這個尺度太小了,你先考察一下在你這個頻率范圍的網格規模。

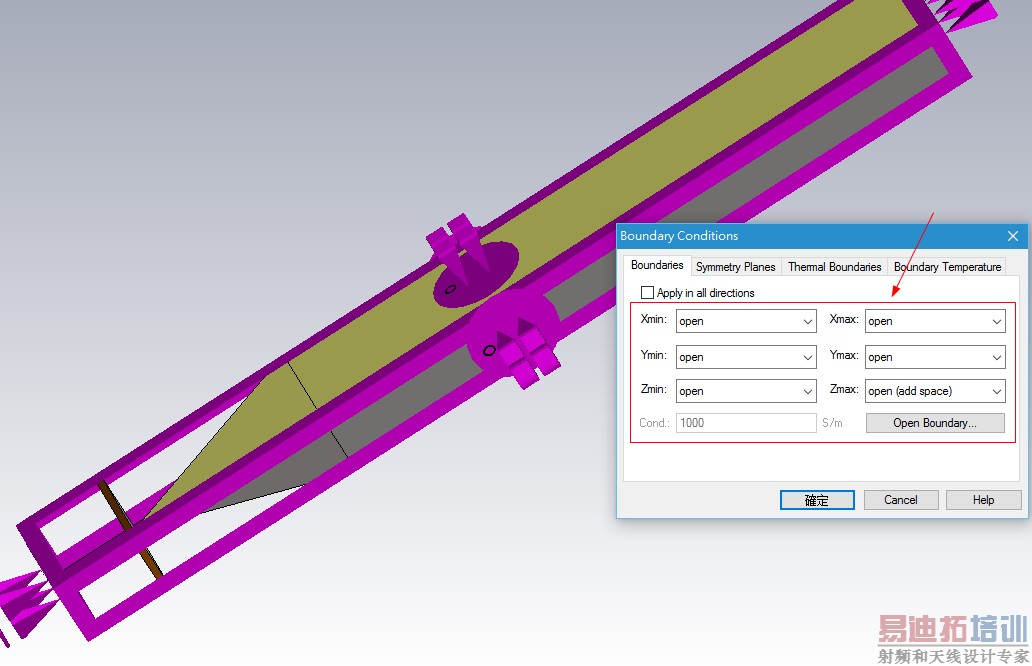

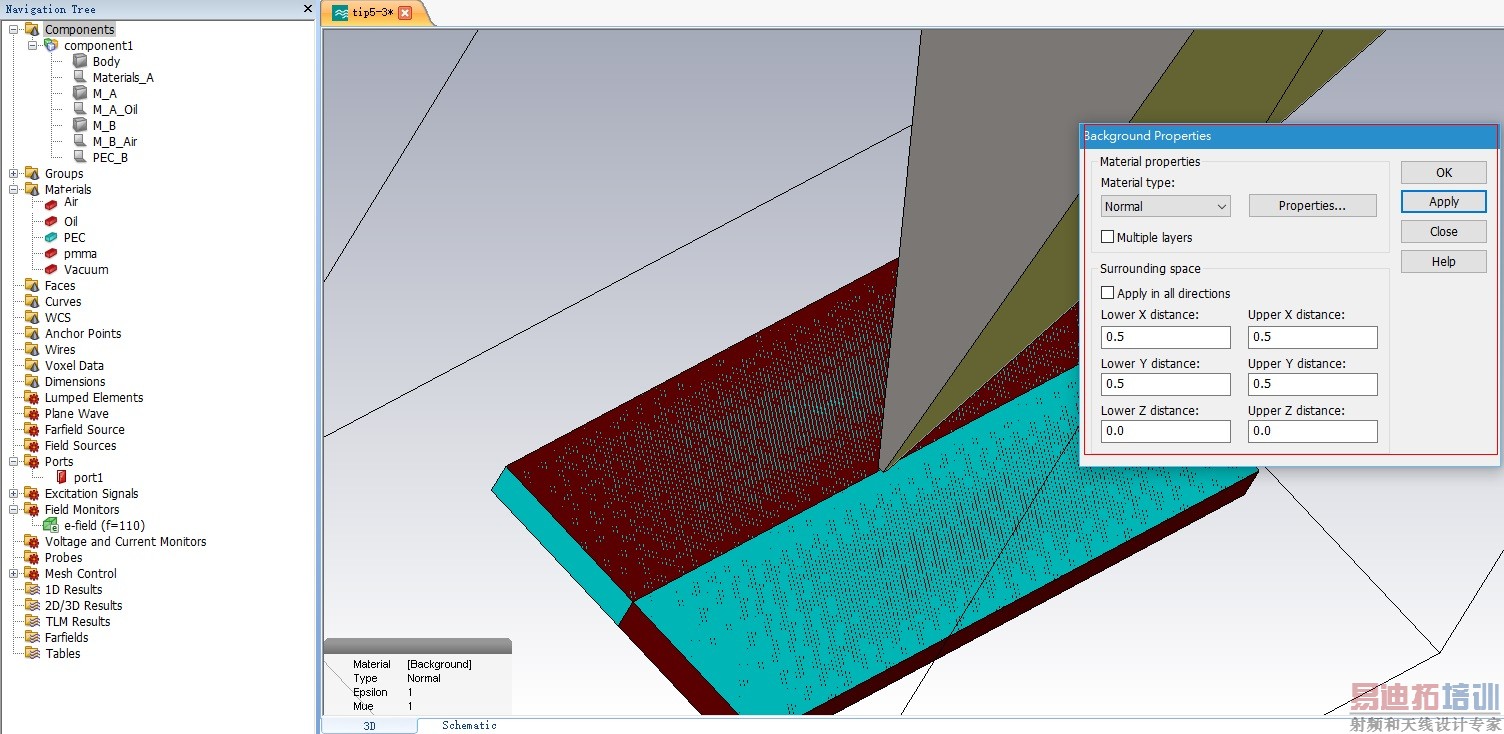

2. “我在針尖處加了一塊厚度0.1mm的PEC板(下圖所示),仿真完后s11沒有任何變化啊。這種仿真模型應該怎么建立和觀察信號呢;另外在cst里面如何得到S11信號隨距離的變化值呢”
激勵信號從文獻上來看,是TE01模式,你在求解器中要手動設置一下,而不是籠統的設置為5個模式全激勵。
在result里可以看到i信號和o信號。
在建模的時候,設置這個距離為一個變量,算完就可以得到S11隨距離的變化規律了。
對,原文是TE10模式,我怎么找也找不到TE10模啊,怎么辦呢?
CST不會很直接的告訴你哪個是TE10模式。
但你依然可以做到用TE10模式單獨激勵:
1. 你要了解TE10模式的場分布特征。
建議先看看微波技術的書,從理論上了解一下TE、TM模式。

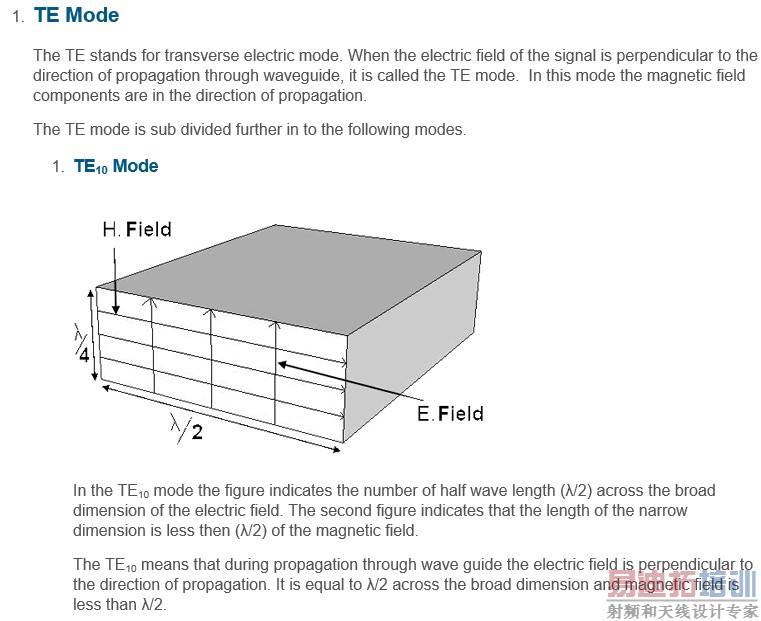

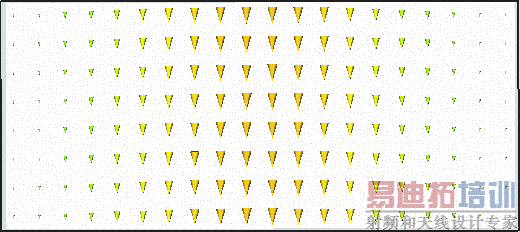

下兩圖大致可見矩形波導的TE10模式場分布特征,但要注意,你的模型是兩平行極板,不是矩形波導。

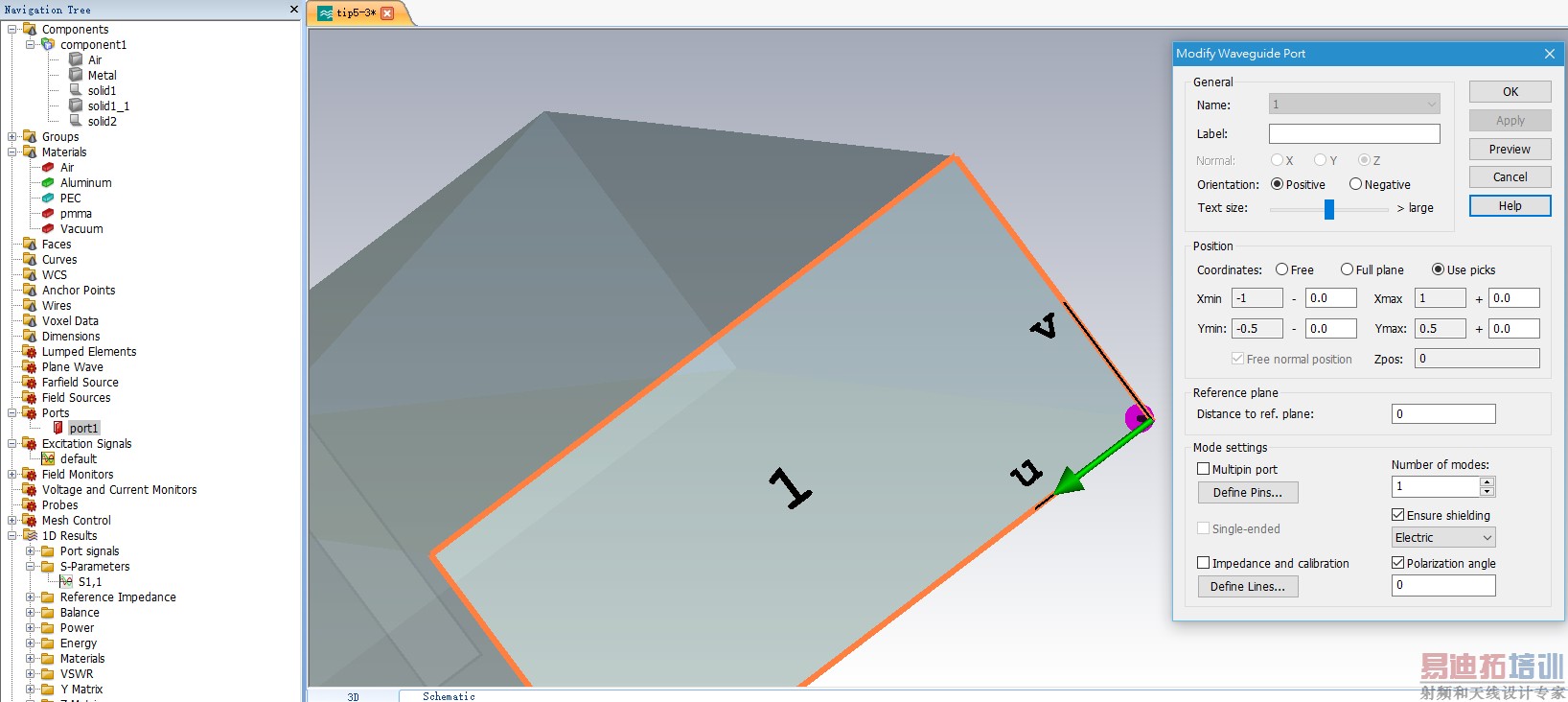

2.在CST中,你用5個模式全激勵。

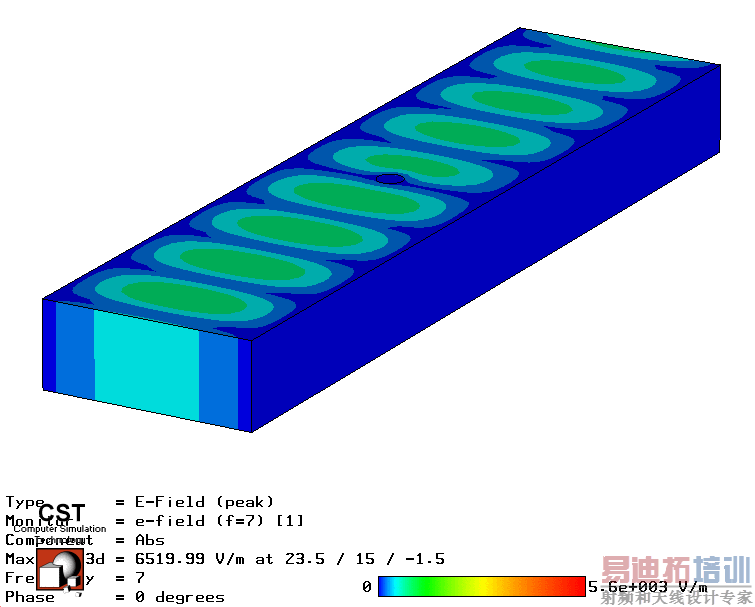

仿真完了以后,通過看橫截面上的電場分布,就可以找到哪個模式最類似于TE10。
一般而言,TE10模式是比較靠前的幾個模式,計算5個模式應該能包含進去。
3. 找到第幾個模式之后,在求解器中設置這個模式為激勵源,重新求解。
TE mode 已經由你的 waveguide 決定了, 端口激勵僅能改變極化方向。
文獻的真義,并不是要你依樣畫瓢,作者試圖給你的觀念是: 他想要理解什么現象? 藉由什么思路、手法、工具去達成了他要的結果。總結一句文獻中要你悟的是心法,不是依樣畫瓢的山寨做法。
***其實所有的文獻都是這個理念,否則直接寫教程就好何必引經據典的繞脖子!?

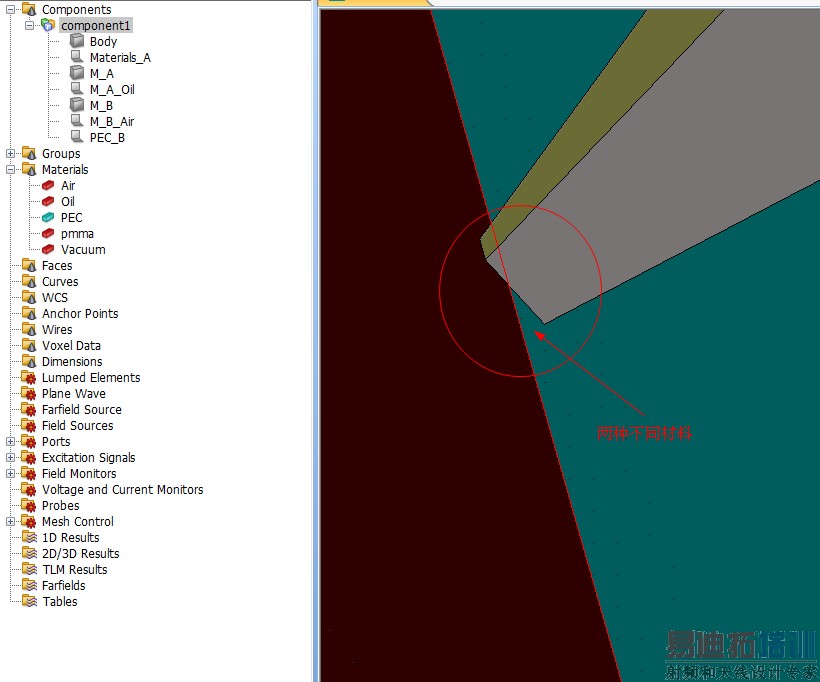

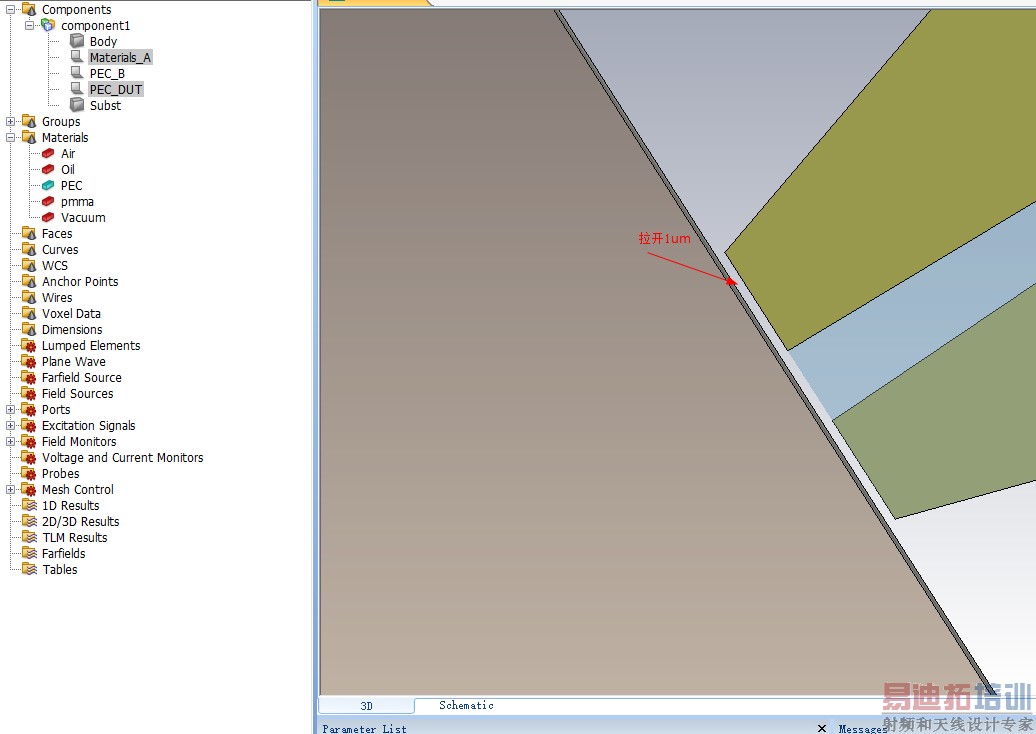

參數掃描: 我做了兩件事: -25um to 25um分十階掃描、材料與探頭的距離1um to 2um(注意我的材料是Air and Metal 各半,中線是分界)
** 希望這些"磚"會對你有所幫助。

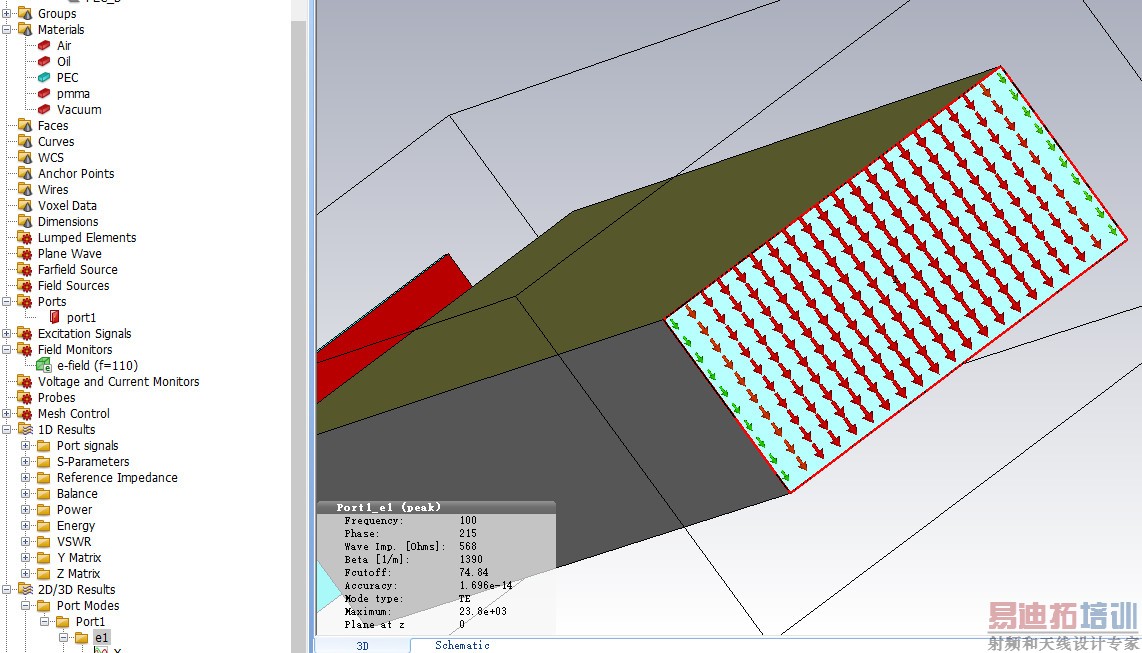

看來第一個模式就是TE10

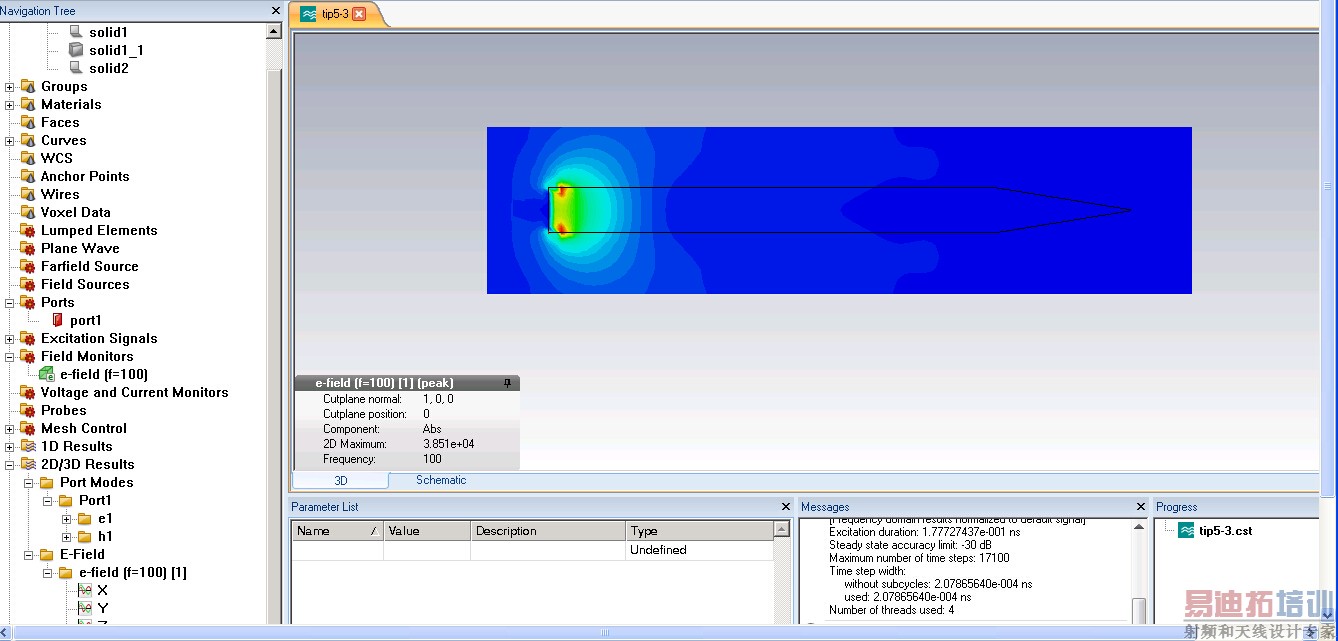

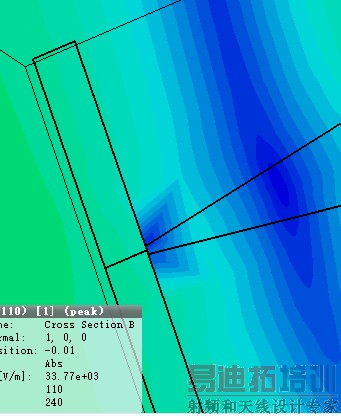

在端口加了TE10模式激勵后,按道理探針的地方應該場強輸出比較大啊,怎么會出現如圖所示的結果
按道理你該在四樓的帖子里"悟"到許多事情,但是...你沒有。(先修正你模型上的錯誤、再細讀CST的求解環境設置_只是建議--愿不愿做?是你能決定的事情)
***你并沒有用心的去對待你畫的模型,怎能期待它給你好的回報!?
建議還是系統的學習一下微波技術和CST微波工作室。
很少有人像foxman這樣熱心教你每一步操作的。
而且只有系統的學習,你才能知其然更知其所以然,
才能自己發現問題解決問題。
附件: tip12.rar (17 K)
