請問CST中地板和貼片建模時厚度一般設為多少?多謝!
我一般就設置為0了。
T仿真反正對這種超薄板就當沒厚度處理,F(xiàn)求解器對這種薄模型(厚度很小)反而會導致奇異矩陣,設置為0更好。

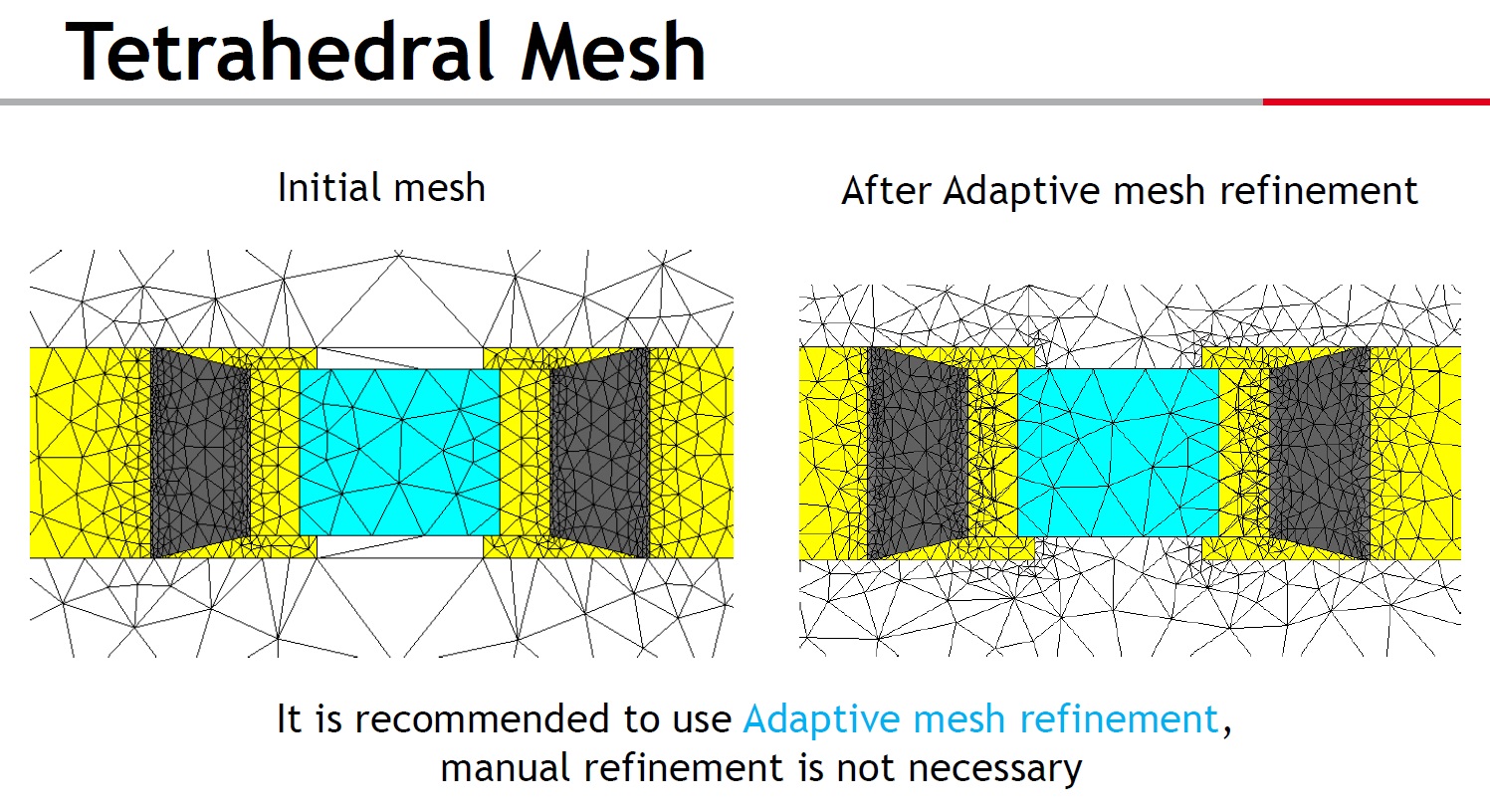

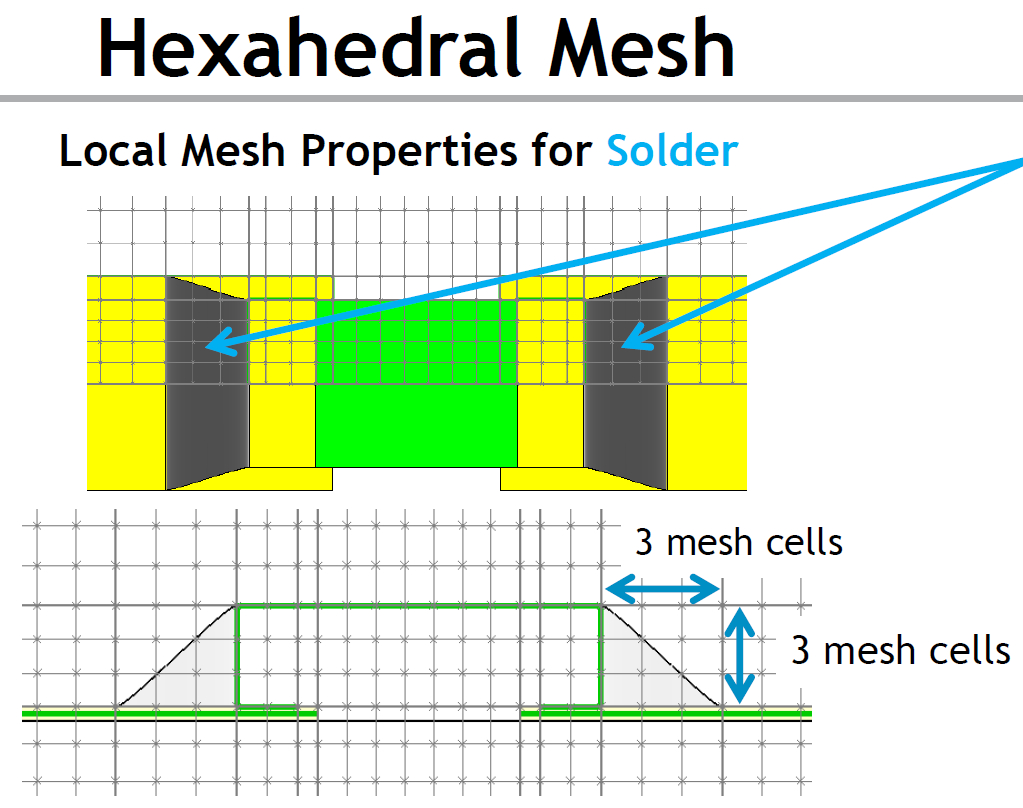

跟你要求的精度、網格劃分方式有關。
問題還是要分幾種情況
1. 對于弱耦合結構,比如有一個縫隙,縫隙上的電場并不太強,那么設置PEC用0厚度較好,加了厚度像你說的,反而會降低速度;
2. 對于強耦合情況,還是說縫隙,縫隙上的電場十分強,可以認為等效電容很大,那么對仿真結果是有影響的,要得到更為接近真實情況的解,推薦為有耗金屬(比如銅,而不是PEC)帶厚度比較好,哪怕只是1OZ的銅。
我們比較過上面的結果,帶厚度的銅和不帶厚度的PEC,二者其實差別并不大,但是能看得到差別。
建議:僅在最后求解定標時帶上厚度,初始設計和優化過程可以暫時不考慮
