CST仿真無限平面圓孔RCS實例（一） - 多角度單頻單站RCS
本期介紹平面結構上的圓孔RCS計算，屬于大結構上面的小目標。使用RCS模板，添加一個10GHz遠場監視器：

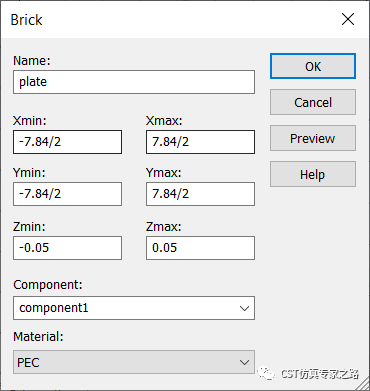

畫個平板：
畫個圓柱用來切出圓孔：
XY方向為open緊貼結構，模擬無限大的金屬面：

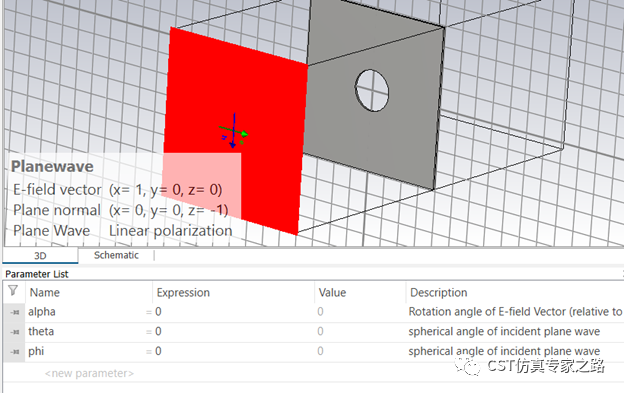

模板自動添加平面波：

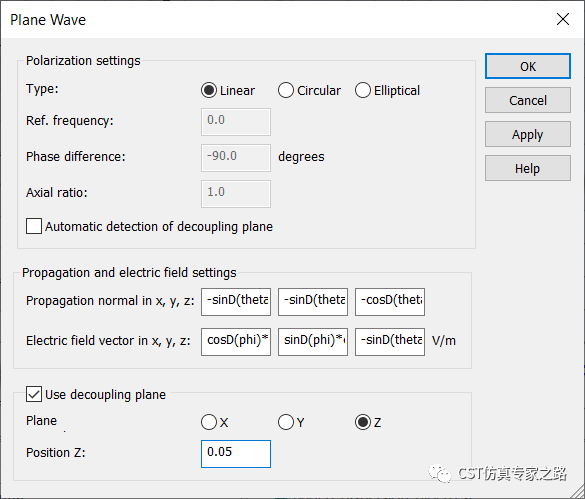

平面波中手動將去耦平面設成結構的Z+上表面位置0.05：

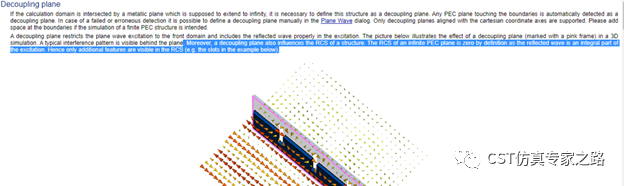

這一步很重要，因為我們仿真的是無限大的PEC板上面的細節，所以去耦平面可以幫助我們單獨提取細節（圓孔）的RCS。這個幫助文獻中有提到。

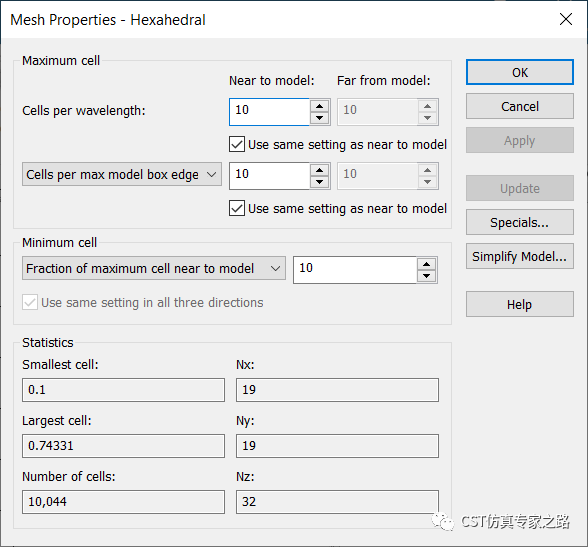

網格可以稀疏一些，加快仿真：
求解器中衰減要調低：
不要直接運行T-solver，因為我們要獲得多角度單站RCS，需要參數掃描入射角。
方法1：遠場提取單站RCS
通過模板我們已經定義單頻點監視器：

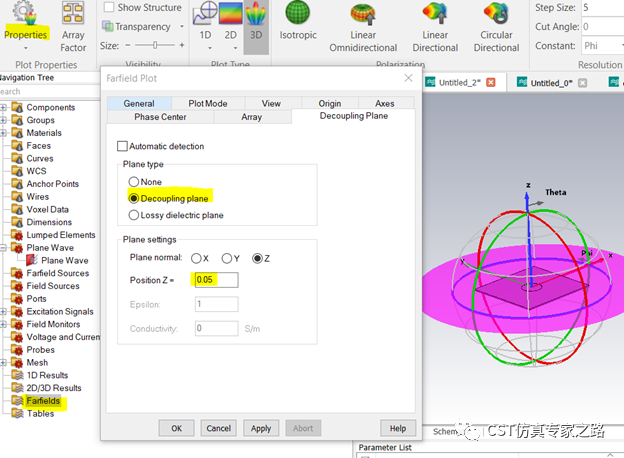

在保證平面波去耦平面同時，也要保證遠場的去耦平面（粉色平面）也同樣定義。

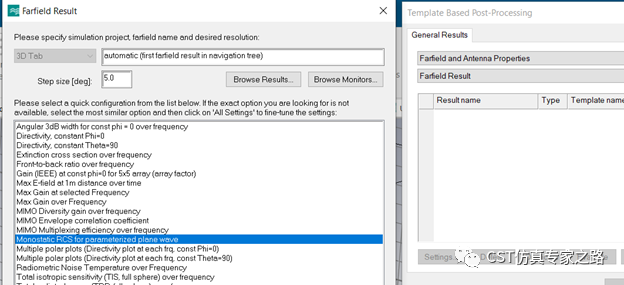

先添加遠場后處理，選擇已有的模板單站RCS：

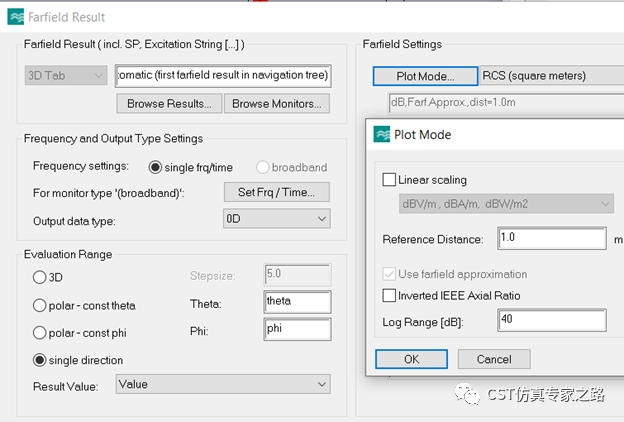

All Settings中進行詳細設置，可見這里就是提取theta和phi這個參數方向的RCS值。我們進入Plot Mode，不選線性，看dB結果：

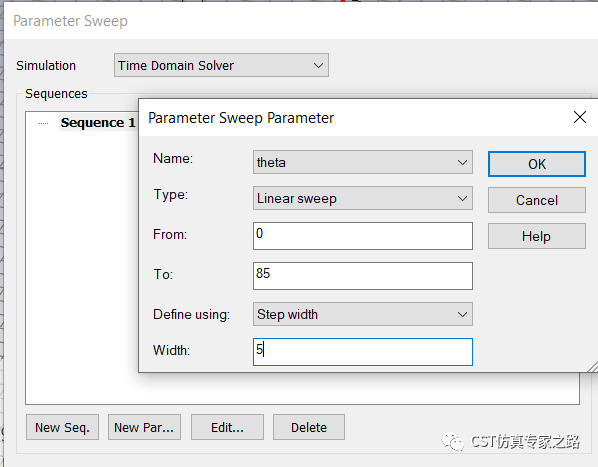

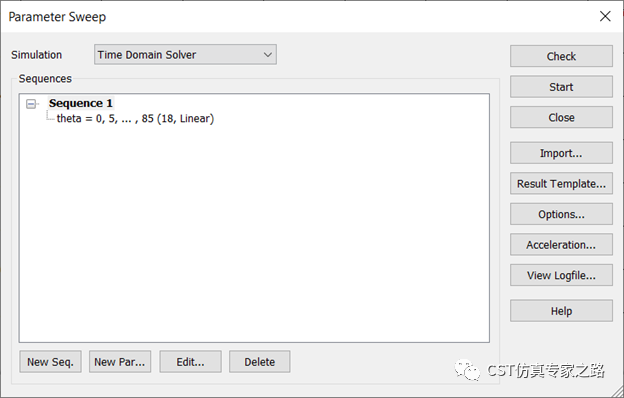

然后參數掃描theta:
這個掃描的效果用動圖表示是這樣的：

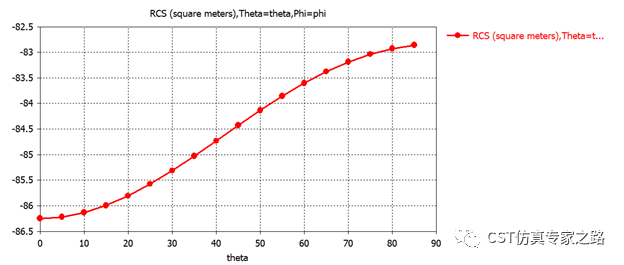

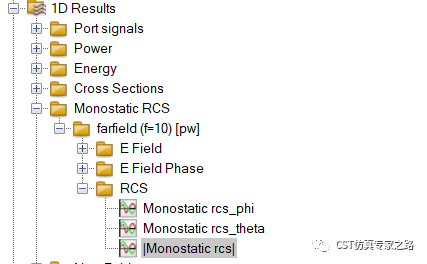

掃描仿真結束后，得到遠場監視器為我們帶來的單站RCS結果：

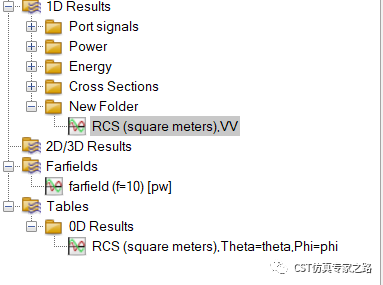

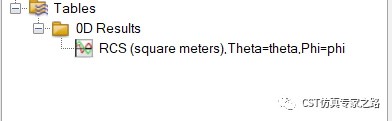

目前我們用的極化是垂直方向，我們將0D結果保存到新建文件夾，重命名VV：

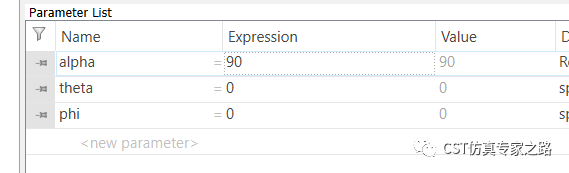

然后我們刪除結果，設置alpha=90，這樣就將極化改成平行，然后同樣運行參數掃描：

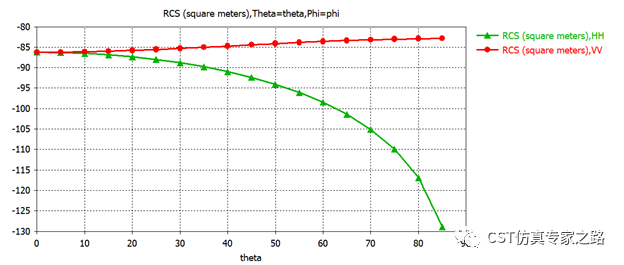

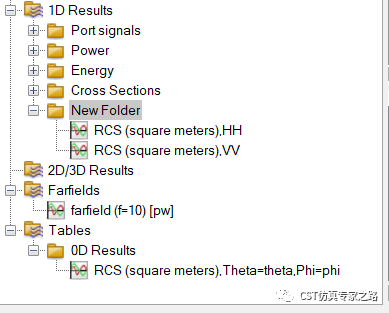

將新的0D結果復制到同一文件夾，改名HH：

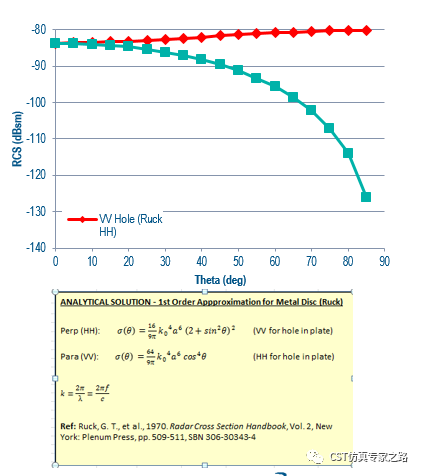

與文獻理論值一致：
方法2： RCS探針提取單站RCS

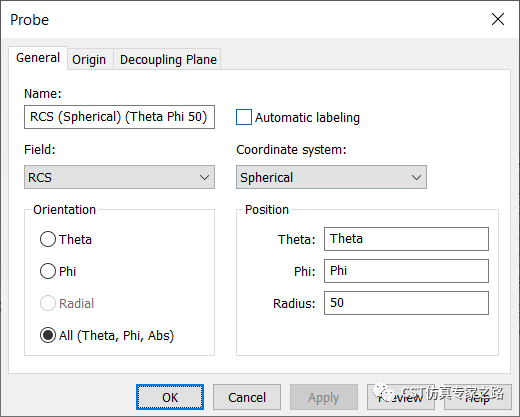

下面介紹另一個多角度單站RCS的計算方法，就是用RCS探針。這里將探針坐標系改成球形，坐標參數化，名字也改掉：

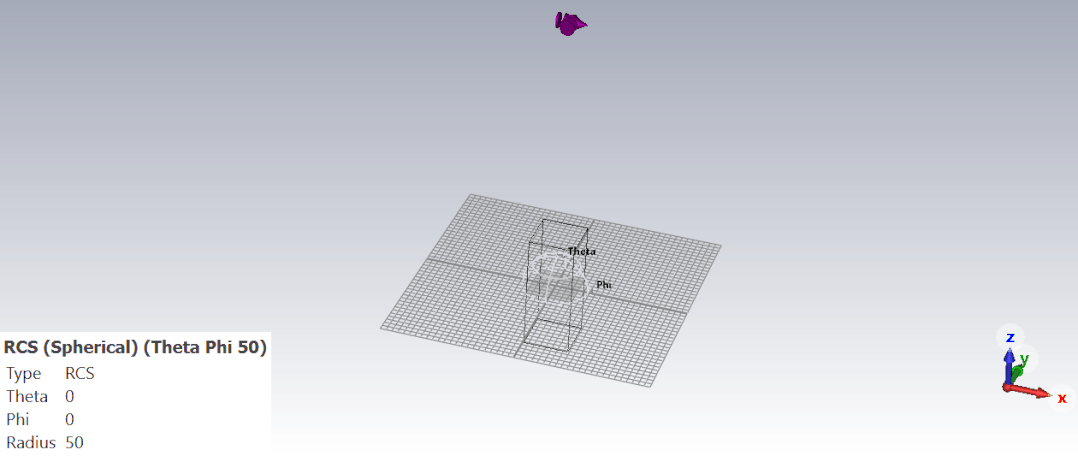

動圖演示參數掃描看到的探針效果：

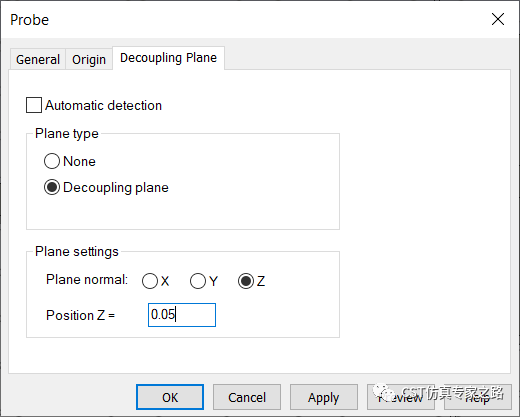

同樣，探針的去耦平面也需要和平面波一致：
開始參數掃描：

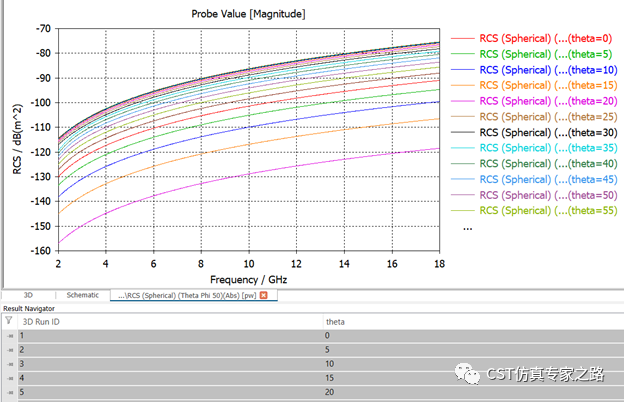

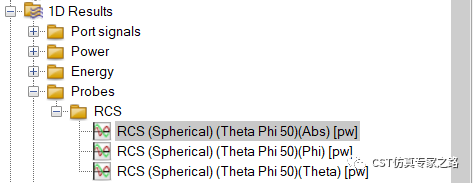

完成后，探針文件夾中查看RCS結果：

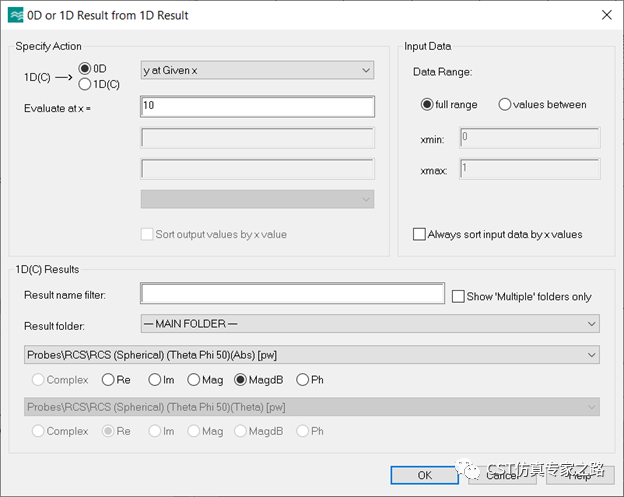

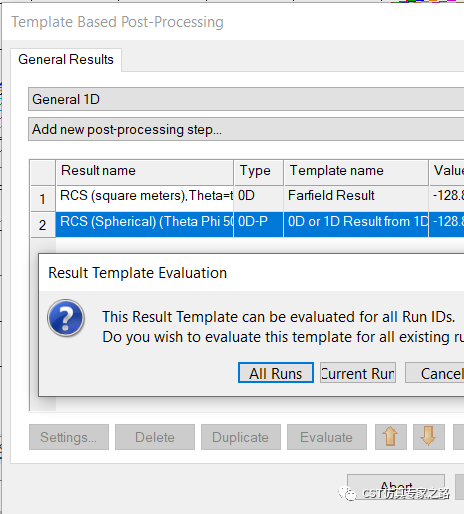

該RCS是寬帶的多個結果，我們可以單獨提取10GHz：

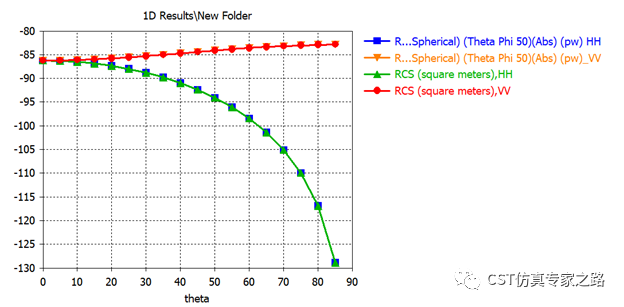

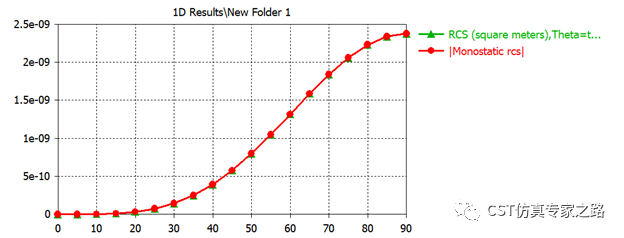

兩個方法獲得的結果都放在一起，結果一致。

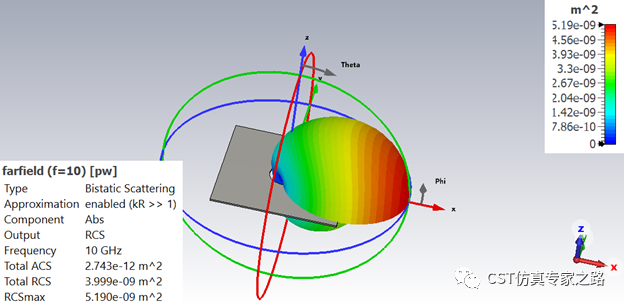

Theta=85時的遠場；

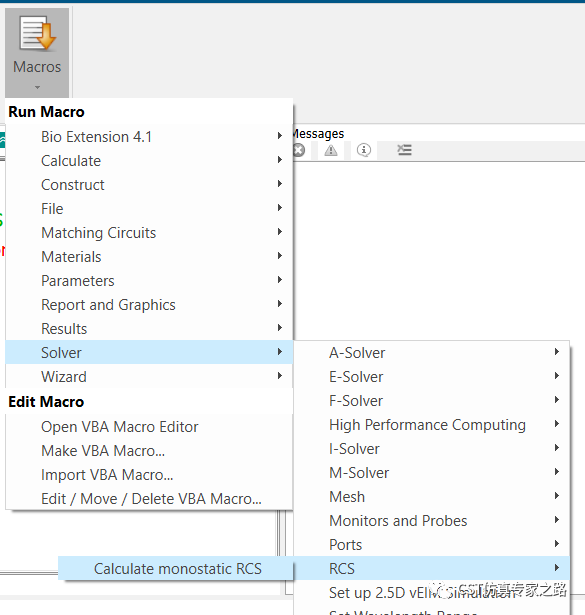

方法3：宏自動計算RCS
這個宏可以幫助我們自動掃描Phi角度，然后得到RCS線性結果。前提是定義遠場監視器。
細節就掠過了，總之結果是一樣的：
小結：
1. T-solver單站RCS可用遠場監視器、RCS探針、遠場電場探針（之前寫過，需手動RCS公式），或者宏自動調用和掃描遠場監視器，四個方法。本文介紹了三個。
2. T-solver 單站RCS多角度需要參數掃描角度，若用探針，則要在平面波后面，一起被掃描；若用遠場，則直接后處理提取。二者與平面波都用theta和phi控制就很容易了。
3. 對于無限大平面上的小結構的RCS，推薦本案例中的平面波去耦法。注意，去耦平面的定義有三處，平面波，遠場屬性，以及RCS探針。一般默認是自動檢測（接觸open邊界），也可如文中手動定義。
4. 本案例中的結果如果加密網格會更精確。
