CST MWS仿真Vivaldi天線報錯
來源：
更新時間：2024-08-08
閱讀：
我的模型仿真到一半就出現如下錯誤，不知道到模型出問題在哪，望各位大神幫忙看看
提示你了問題所在！波導端口加大點，同時加密下網格試試！
樓主的模型：

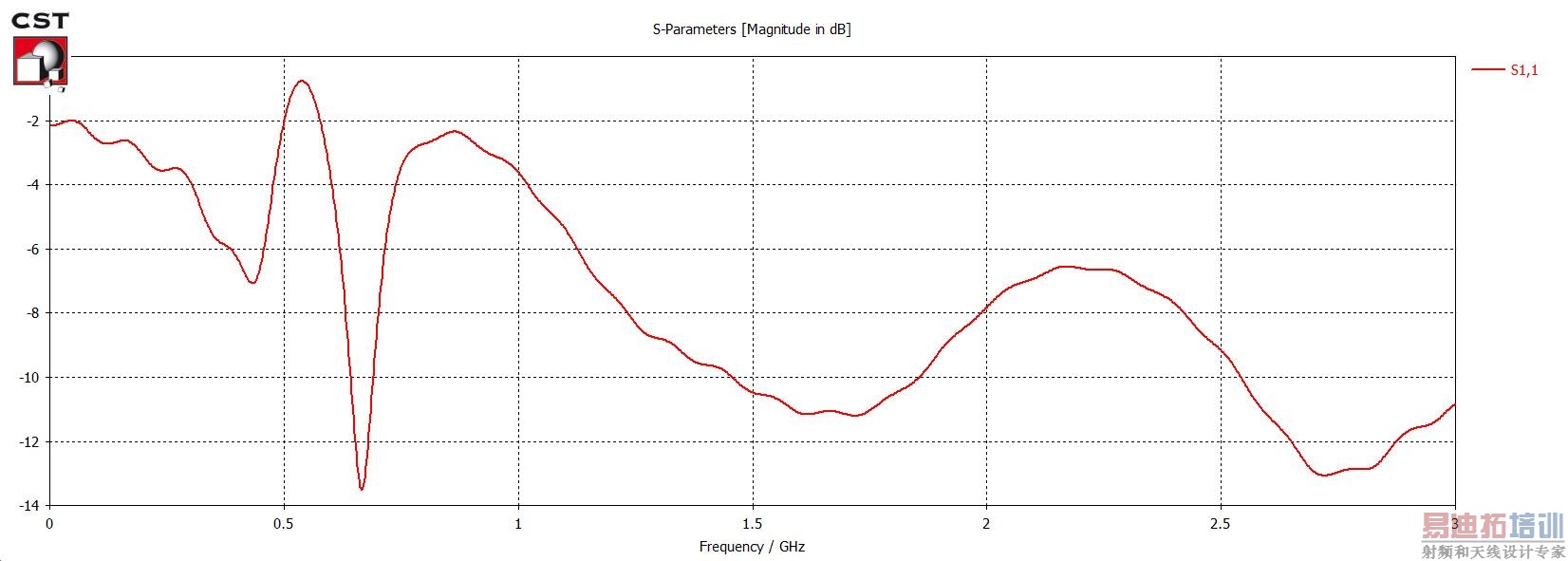

不做任何修改，直接運行求解器，沒有任何報錯信息，仿真得到的S11：

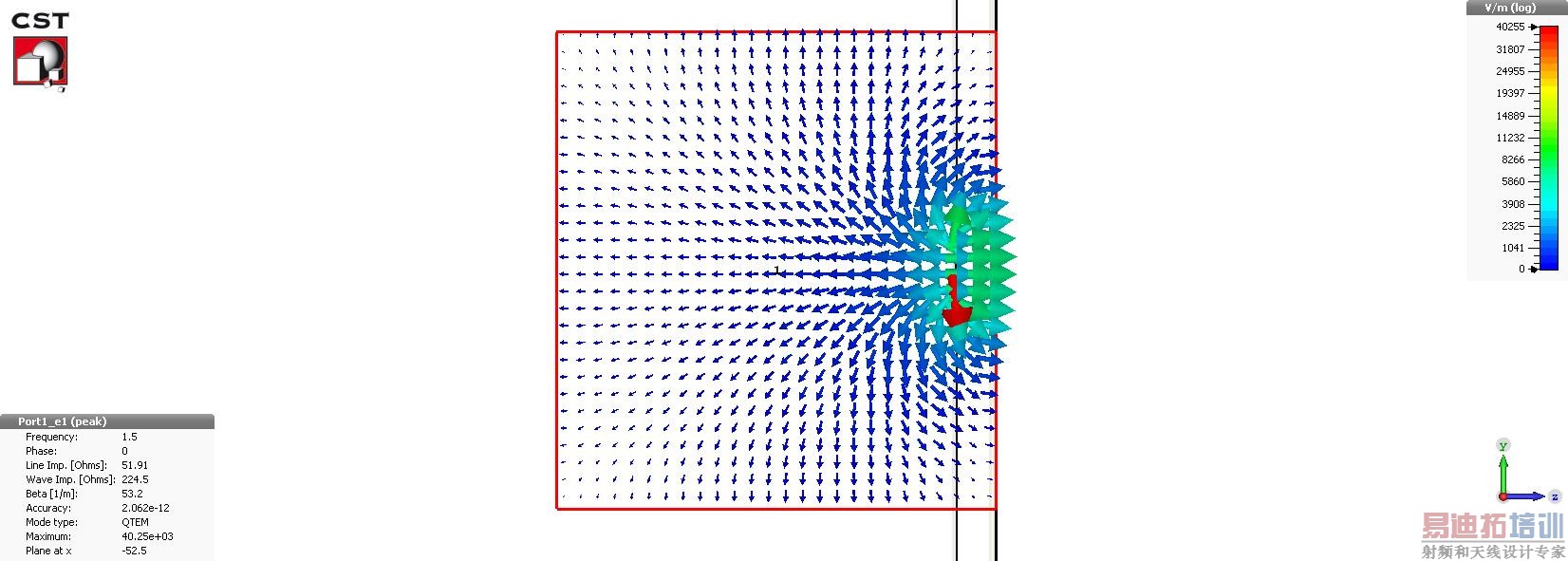

波導端口模式：
修改模型，PEC換為Copper，增大波導端口尺寸，添加electric shielding。Mesh更改為新的網格算法：

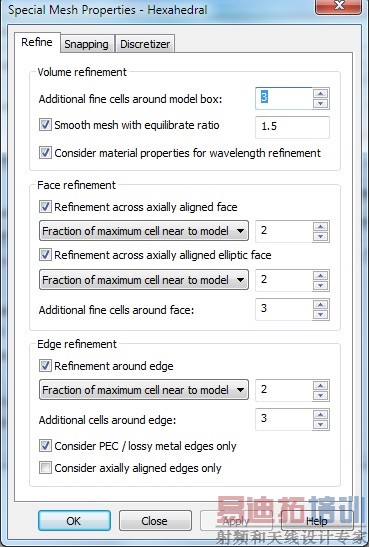

高級設置：

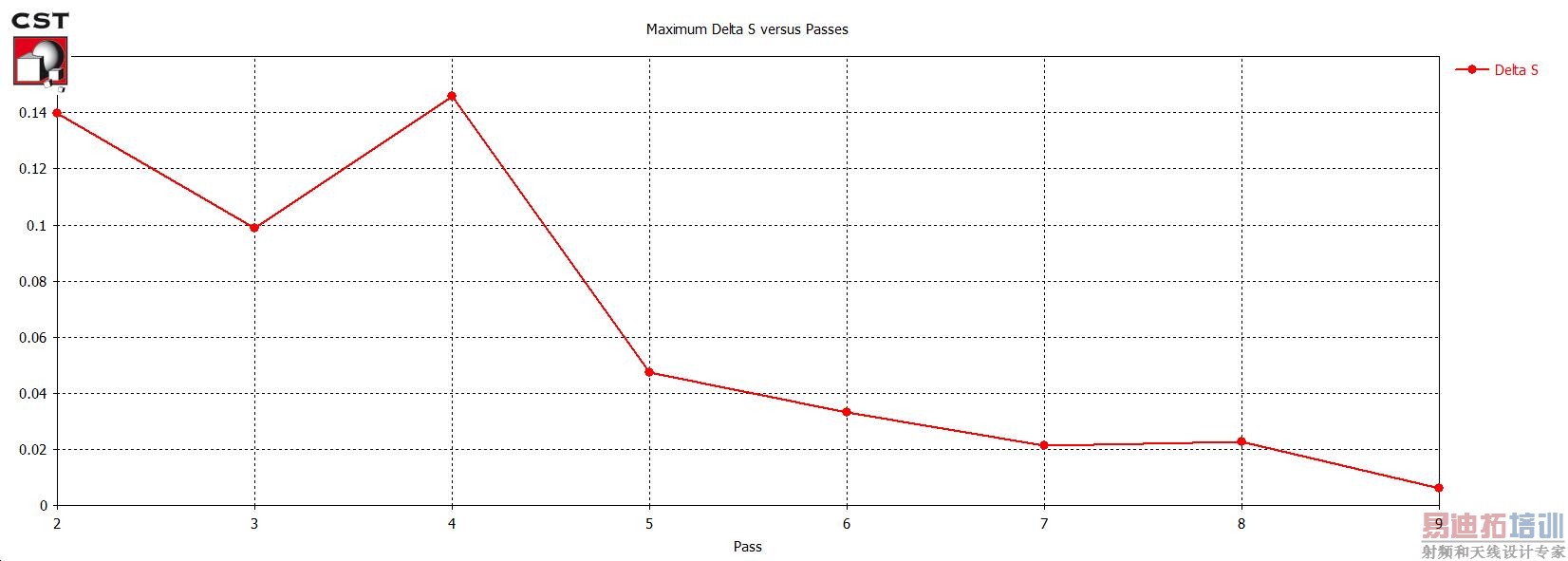

相應時域求解器自動變為新求解器參數。啟用Energy based adaptive mesh refinement，運行9次之后Delta S才降為0.02以下：

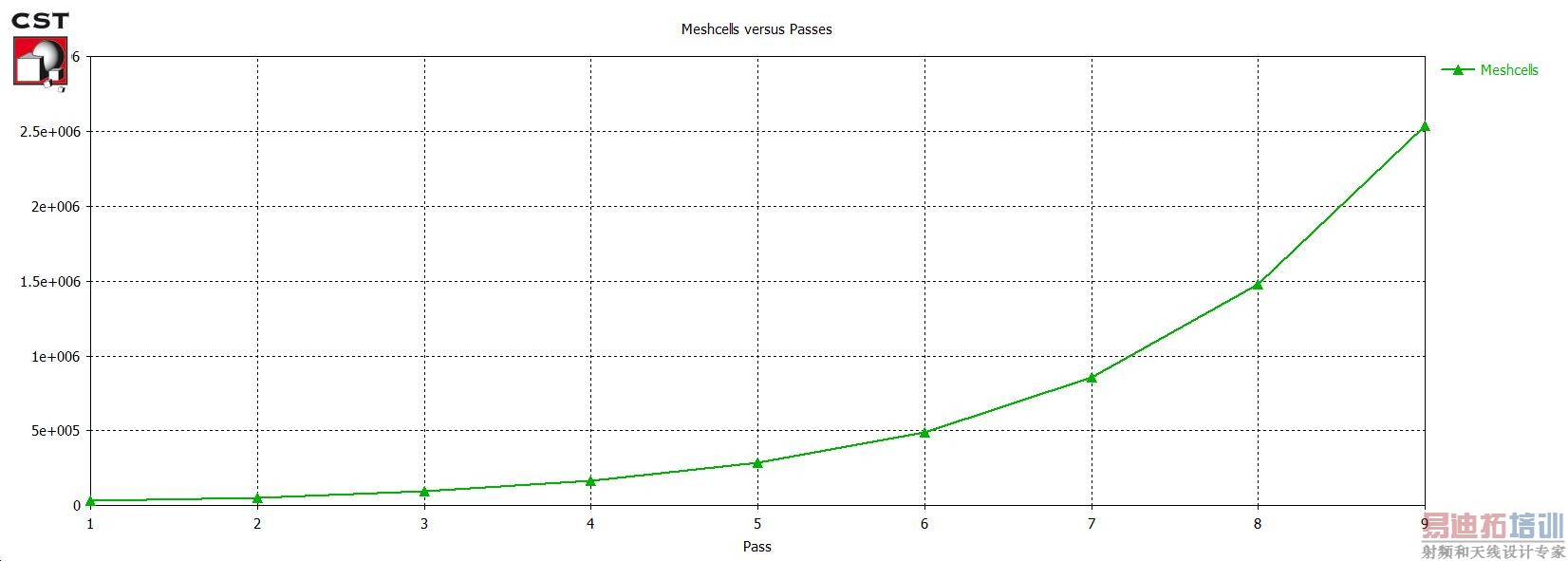

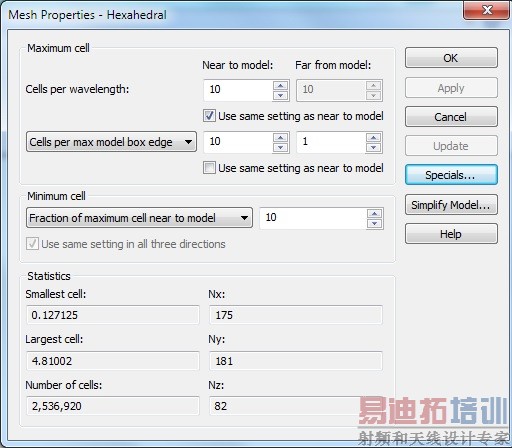

網格數提升至2536920：
S11的變化情況：

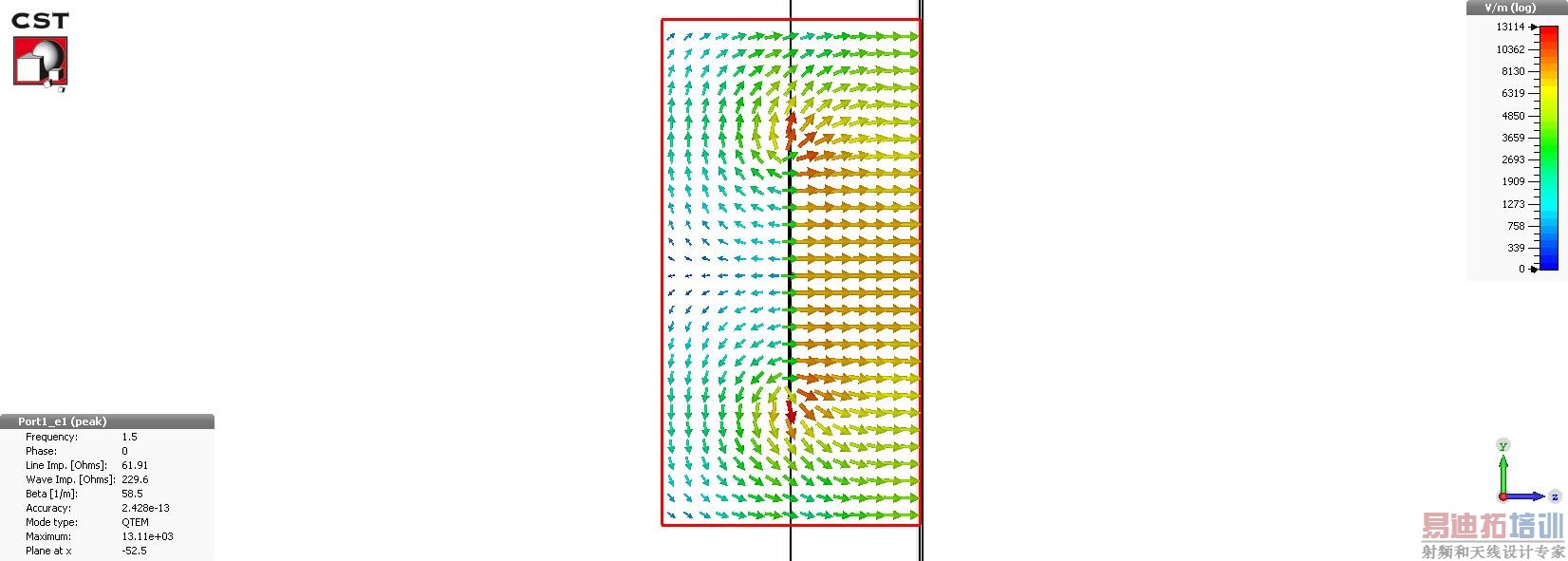

端口line impedance接近50歐姆：

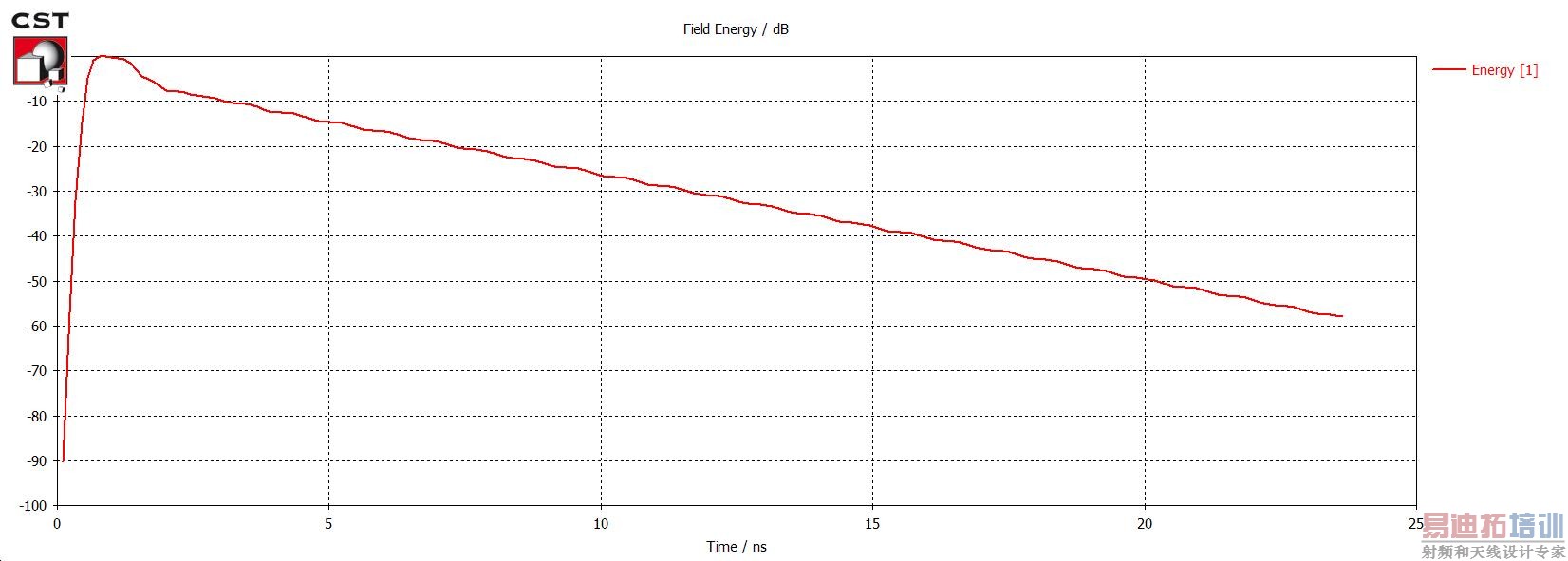

網格優化好之后，設置time domain solver accuracy為-80 dB，得到的field energy：

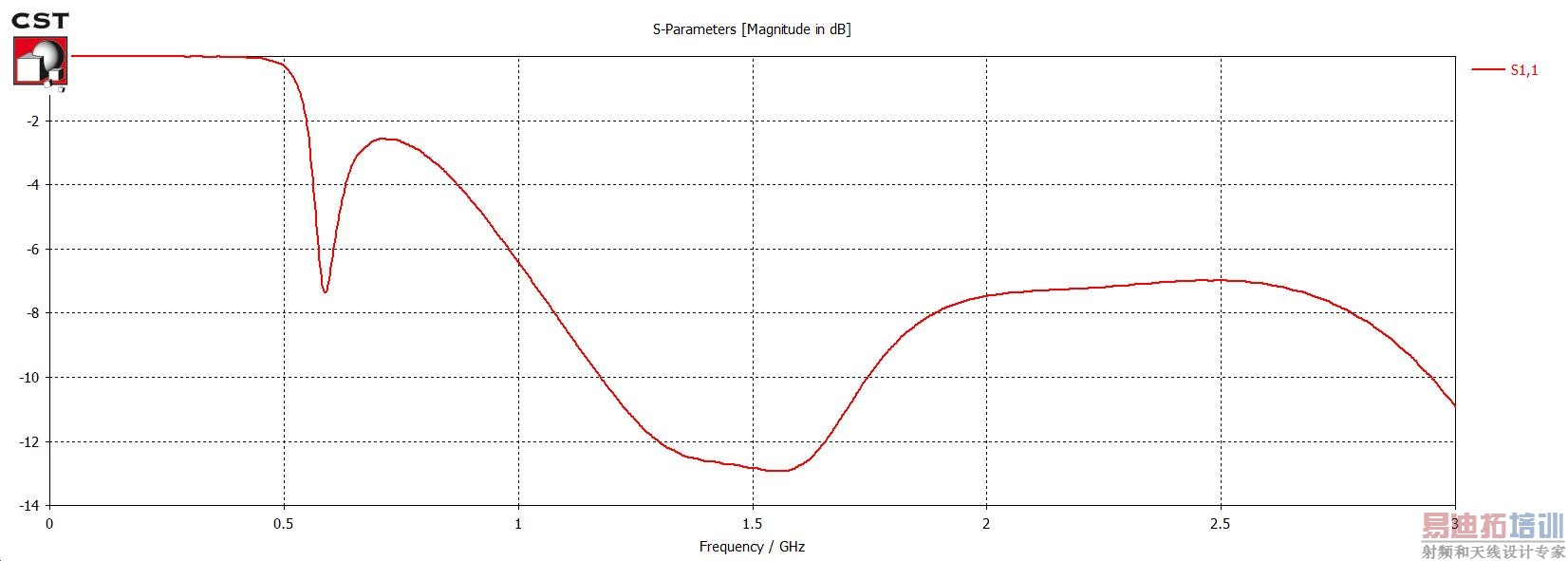

20個脈沖時長之后field energy只耗散到輸入功率的不到-60 dB。得到的相對平滑的S11曲線：
結論：無法重現樓主的問題。
