CST MWS模型導入問題

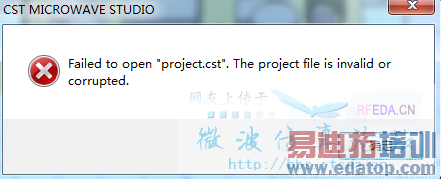

我用CST MWS畫了個模型，模型內部有塊PCB板，因為之前師兄是用MWS來畫的，所以我也試著用MWS來畫，可畫完之后想導入到模型當中老是出錯，怎么回事呢？

還有個問題，設置平面波，平面距離模型的距離是不可以改變的嗎？也就是說平面波是無衰減的向前推進嗎？設定的電場場強是經過歸一化的？

用MWS畫導入模型是什么意思？
如果計算區域是真空，那么平面波激勵就是等幅同相的電磁場

就是內部有一個小模塊是PCB板，以前師兄是用MWS來近似畫出來的（也可以用PCB畫），然后我模仿畫出來之后導入就出現上面的問題了。

用CST畫了一個PCB，再導入CST？這么做的意義是什么？

最好詳細描述導入的操作步驟。

哦，可能沒說明白，就是一個方塊盒子，內部還有個PCB板，因為當初先畫的盒子，后來在盒子里畫PCB的話，比較麻煩，得來回翻看，現在知道可以hide一下，就想現在如果不在重新畫外面這個盒子，可以導入到原來的那個盒子文件里嗎？
導入的操作是import----->microstripes,好像只有這個是導入cst文件的。
平面波的那個場強設定后，我在板子的某處加上一個電壓探頭，出來的結果是標幺值嗎？那基準值在哪里看？
謝謝！

我怎么覺得還是沒說明白
你用CST MWS先畫了一個PCB？然后再把這個PCB導入到CST MWS里面？
如果是這樣，還不如導出SAT，再導入
在CST MWS 中正確的插入cst文件的方法是Objects->Sub-Project(CST 2012版本)

再問下哈，平面波激勵中，有個場強設置，這個場強的設置跟下面激勵信號的幅值有關系嗎？

你的最終的平面波的電場強度=你設置的平面波的幅值×激勵信號的幅值
