CST DS如何將S4P轉為S8P的文件

請問如何將S4p 轉為S8P的文件. 需要在CST Design studio導入touchstone文件后如何設置？
謝謝！

4端口變8端口，平白多出來的4個端口數據哪里來？

在屬性里面設置差分端口？

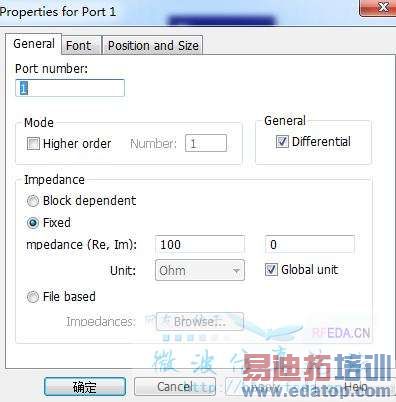

請問是這樣設置差分端口嗎？

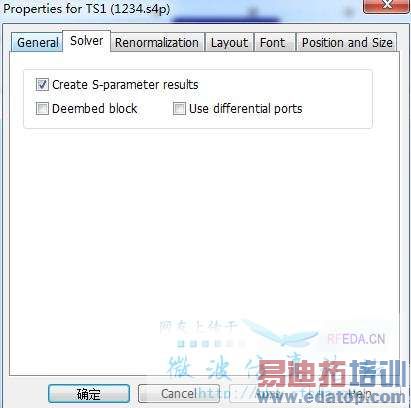

只在Port里設置就可以還是在Touchstone的block也要設置？

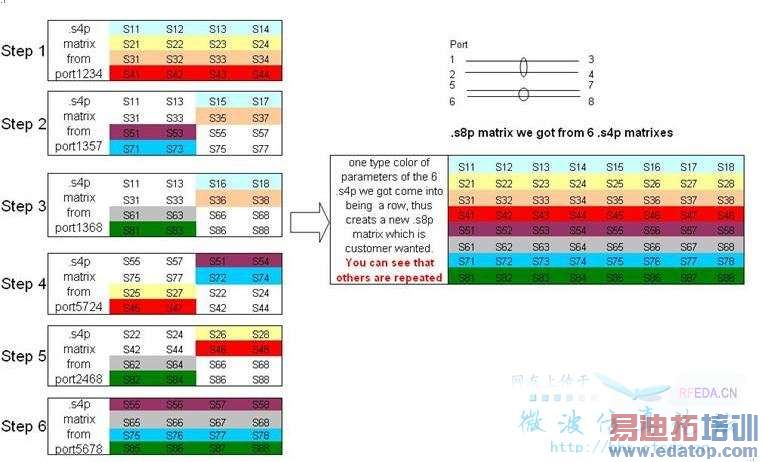

因客戶需要S8P的文件。但是VNA為4Port的.故只有S4P的文件.現在想通過測試出6個S4P之后再將其轉為S8P. 請問該如何設置.

謝謝！

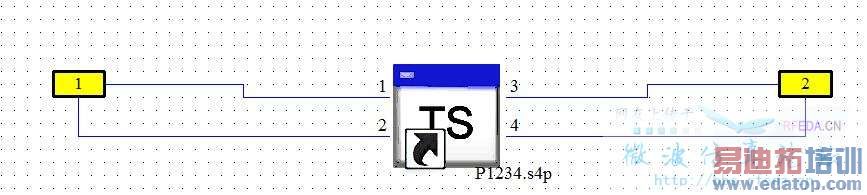

你在仿真的時候，是將最后一張圖中的1和2、3和4、5和6、7和8設置為一個端口么？然后仿真得到一個TOUCHSTONE文件？
如果是這樣的，在你選擇的端口屬性和TOUCHSTONE屬性總勾選差分端口就可以了

Hi hawk8969，
沒有太看懂您的意思。可否麻煩實際操作下的. 最好貼圖講解下的，多謝了.
附件是S4P文件。請查收.

你這還要轉化一下吧？從這幾個S4p文件算出一個s8p文件來？

應該要轉換一下的，但是design studio不太會用。還請幫忙看看的

可以通過各個模塊將所有端口之間的S參數得到。但是在怎么導出變成s8p的touchstone文件，還有待研究

版主可否幫忙解釋下！謝謝
