CST MWS腔體濾波器一直畫不好，有人做過類似的濾波器嗎？

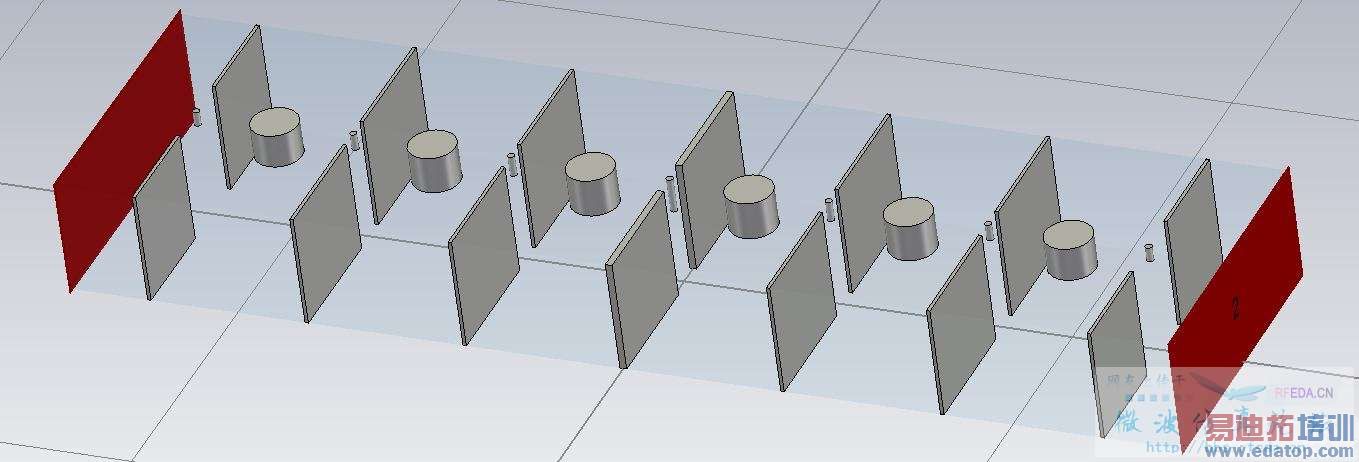

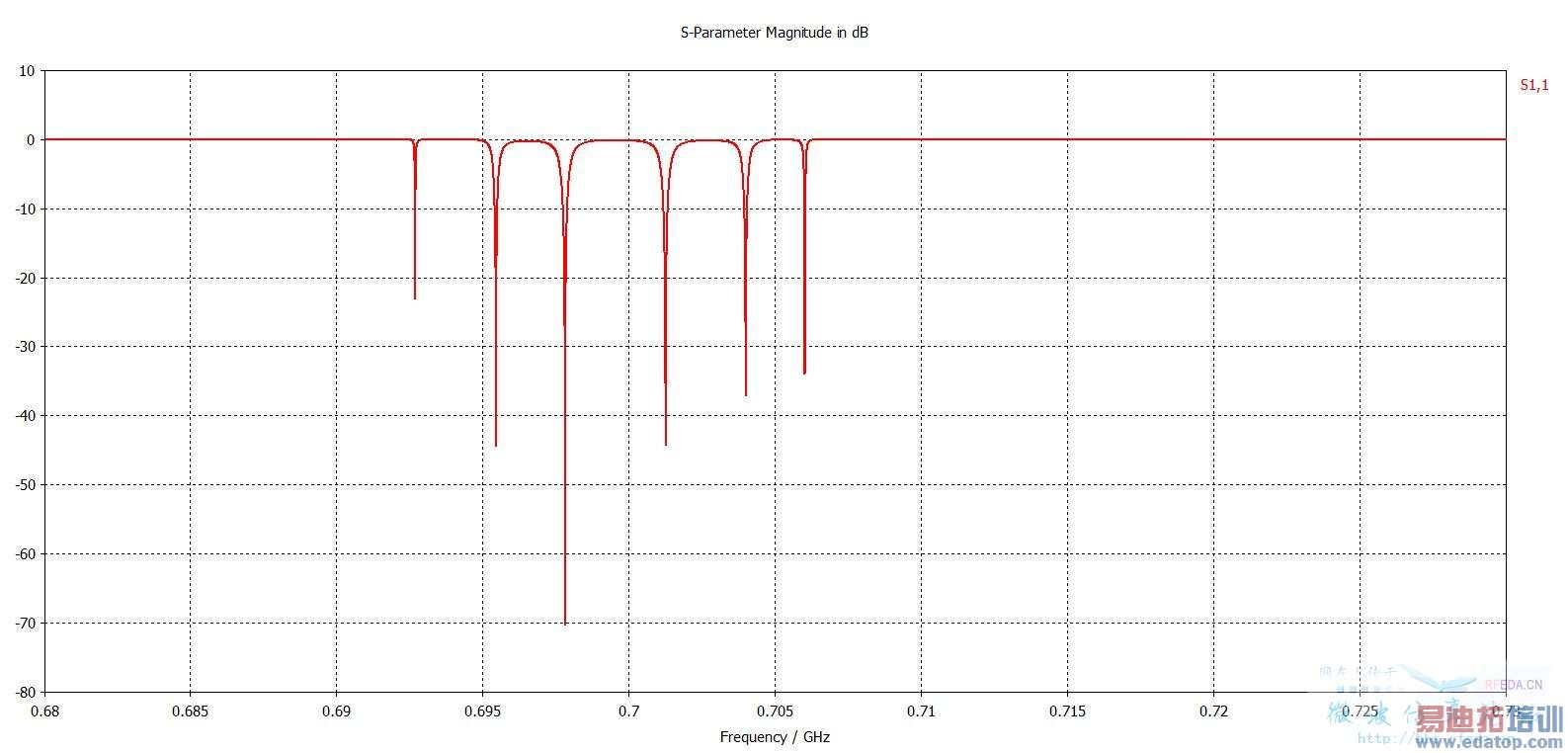

這個腔體濾波器。我一直畫不好，調整調頻螺釘 和 縫隙寬帶都調整不好。
有人做過類似的濾波器嗎？ 給點指導。

就是個波導濾波器嘛，尺寸沒調對唄。我設計這種濾波器的時候都不加調節螺釘的

有沒有一些簡單的教程指導下，如何調整。我剛剛開始做這方面的例子。
多謝。

將所有的尺寸都設置為參數，進行參數掃描

這么個簡單的波導濾波器結構并不復雜，畫不好說明樓主對軟件操作不夠熟練，這是基本功。

這個得多慢啊，cst跑的速度沒法想象的。

看著結構像多腔級聯結構，可不可以先仿真兩個腔呢？調好了參數之后再仿真完整模型
仿真很慢？你這個東西多大？用的什么求解器？機器配置？

這個掃描參數的時候很慢的，跑一次大概1分鐘，但是優化參數的話就要很久了。我已經跑了兩天了。囧吧。
這個是級聯的濾波器，正考慮單級仿真看看效果。然后級聯。

真有耐心。

一次要1分鐘？優化已經兩天了？你設置了多少個參數同時優化啊
