CST MWS波端口局部加密問題，具體怎么做？
我仿真過程中一直報錯Not enough longitudinal points for port number 1.The space in front of the port needs to be at least 3 cells long.看了一些別的帖子，分析原因是因為端口部分剖分不夠。首先我嘗試了修改Local mesh properties，依然報錯，然后我在fixpoints list中選擇端口的兩個共邊的頂點，設置了intermediate，但是仍然存在錯誤。這是我第一次用CST，有很多不懂的地方，看到其他帖子里有人說可以加空氣盒子再剖分，這個具體怎么做呢？或者還有其他解決方法嗎？求大俠指教，謝謝！
上傳cst文件吧。
簡述CST微波工作室網格劃分與波導端口設置|/read-htm-tid-41877.html
你可以選中波段口，將端口的網格劃分密點試試，貌似cst要求會要求端口至少有3個以上的網格劃分才可以計算的
看了2樓推薦的帖子。我的端口是在YZ平面，那是不是只要端口前端X方向上有三個均勻的網格就可以呢？這個均勻具體怎么看呢？cutting plane 放大看著挺均勻的呀，但是還是不行
是。
具體問題具體分析。

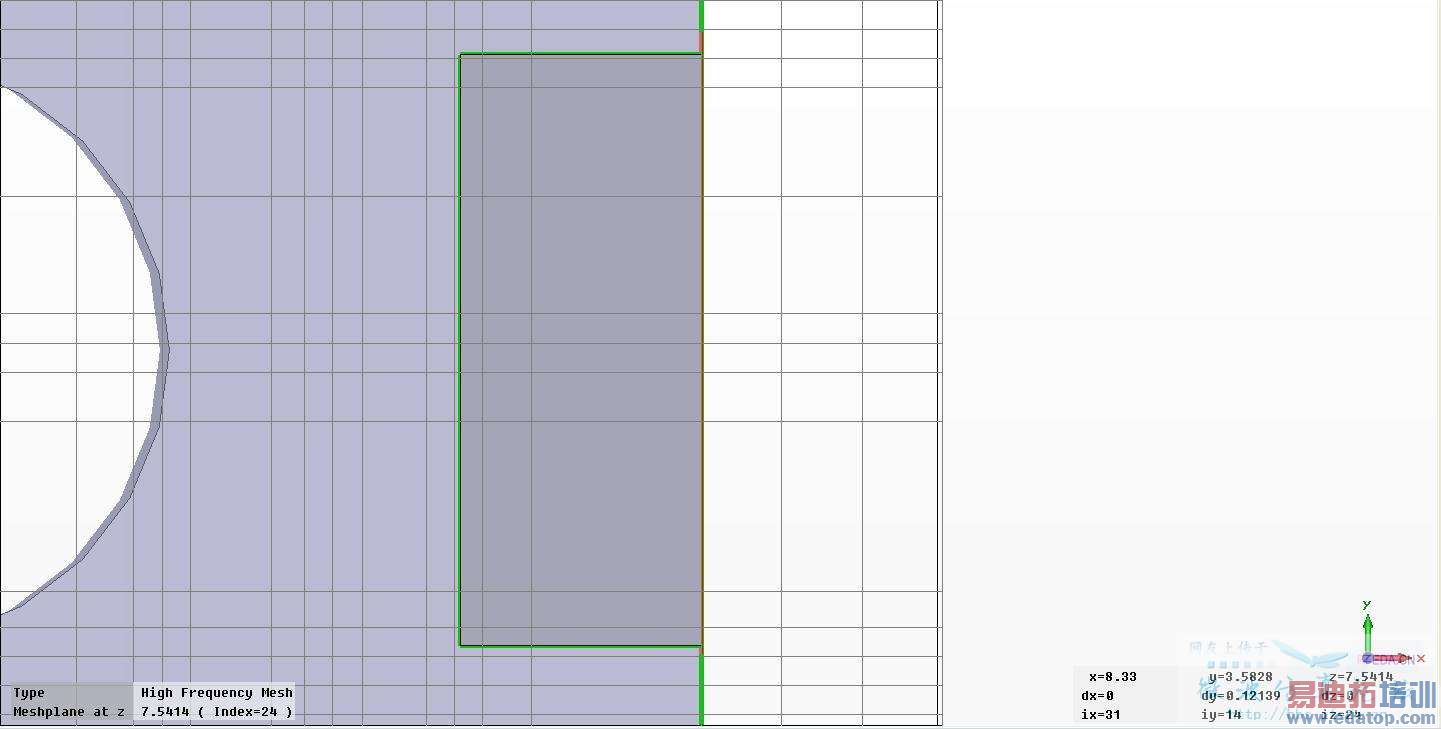

Mesh view。
要是看著均勻，怎么剖分都有問題，那就上傳模型吧
我把模型私下發給你行嗎？因為畢業論文要用的模型不知道上傳會不會不好的說
看了樓主的模型。
報錯信息：

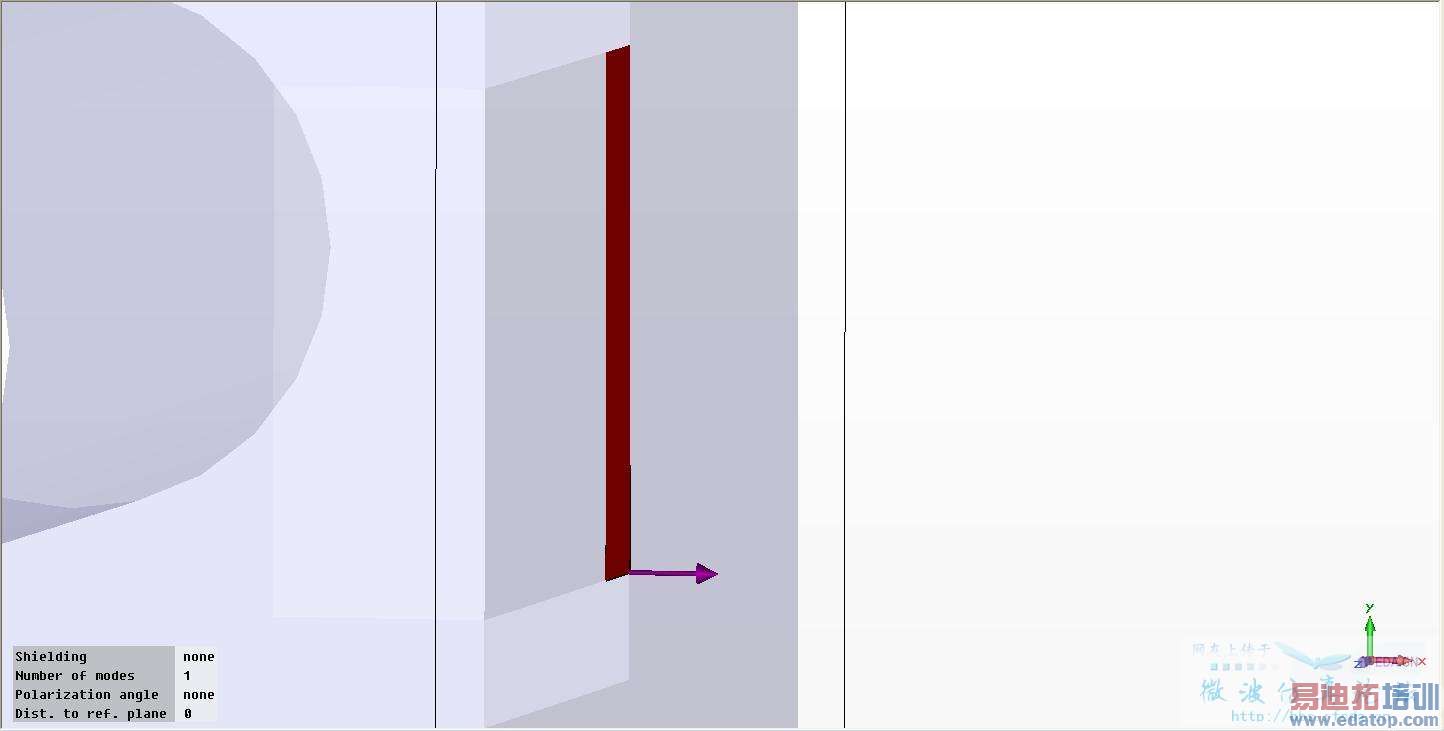

出現這種錯誤的原因是因為波導端口建立在邊界處，而波導端口的傳播方向為邊界向外的方向，因此在軟件看來波導沒有任何能量被傳輸：

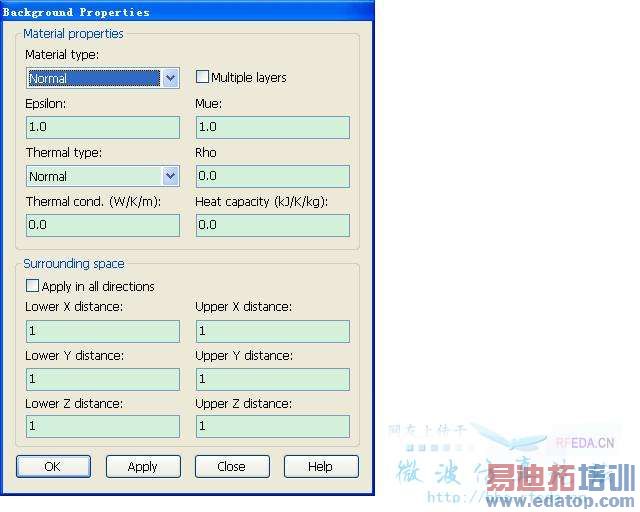

要解決這個問題，只需要添加surround space即可。調整global mesh properties為10、10、10，那么只需要把surrounding space設置為1：

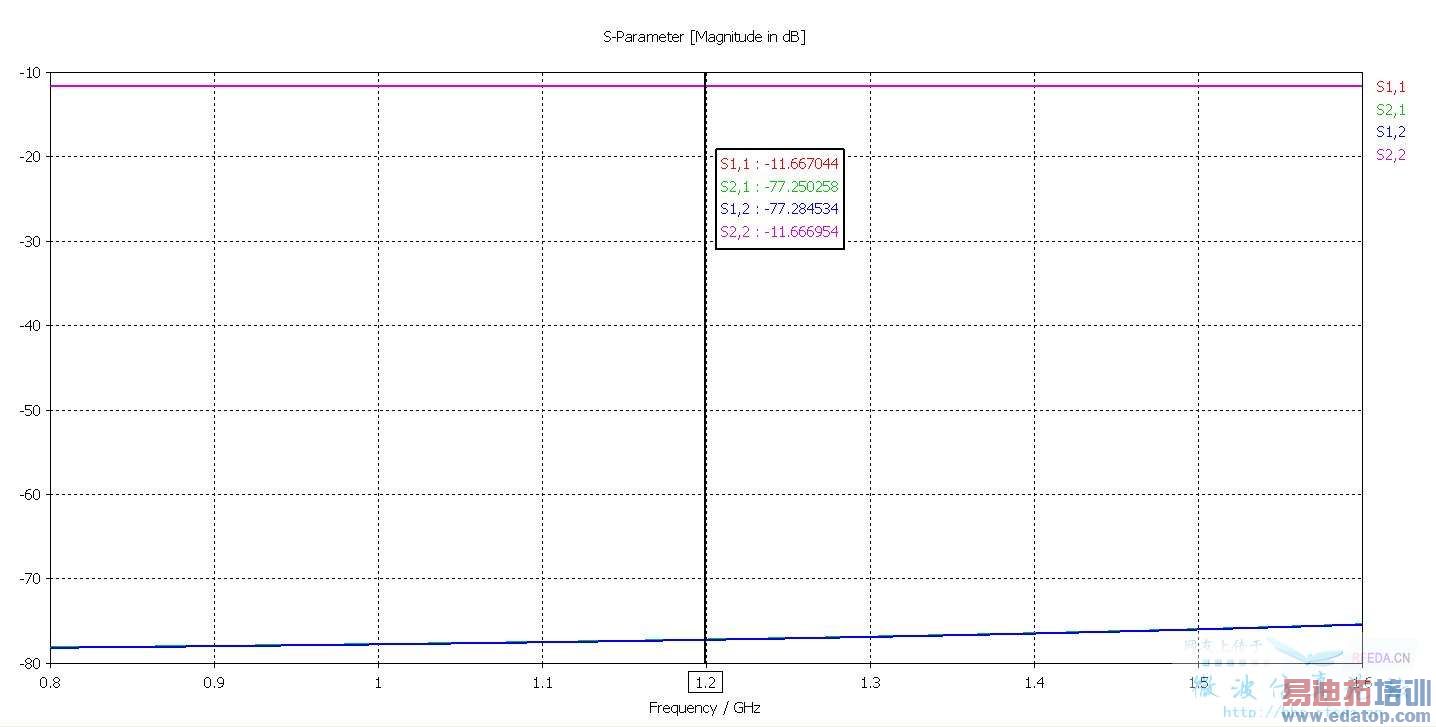

得到的S參數：
題外：這個模型看不懂要做什么，貌似看腔體的諧振，那么建立兩個“向外”的波導端口的意義是什么？
謝謝你的幫助。
我這個模型是一個介質濾波器，兩個端口一個輸入一個輸出。請問添加surround space是指這個嗎？
這里我所有值都改為1會出現The Resonant frequency domain solver does not support internal waveguide ports 的錯誤提示。是不是我改的地方不對呢？
